Planification de votre système de caniveaux à câbles avec les caniveaux à câbles häwa
Pour votre planification, il est important que vous compreniez les termes que nous utilisons. C'est la condition sine qua non pour configurer correctement votre système. Pour déterminer les bonnes pièces de forme, commencez par un point de départ et suivez le « tracé ».
Sens de pose

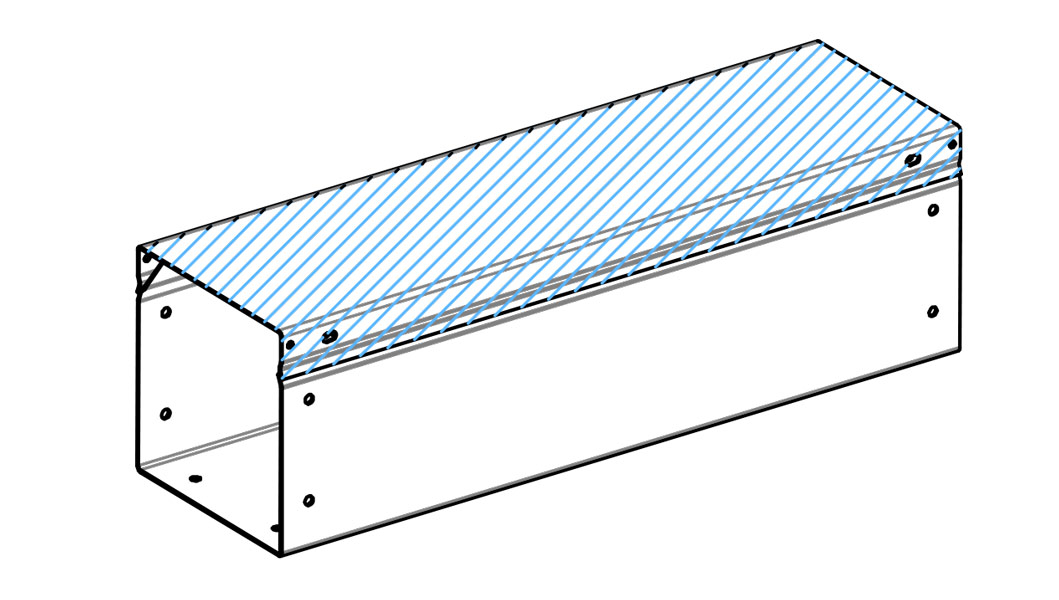

En principe, nous considérons le sens de pose de la partie suivante du canal, sur la base de la partie du canal positionnée avant. La position du couvercle joue ici un rôle décisif : il est toujours placé en haut dans l'observation.

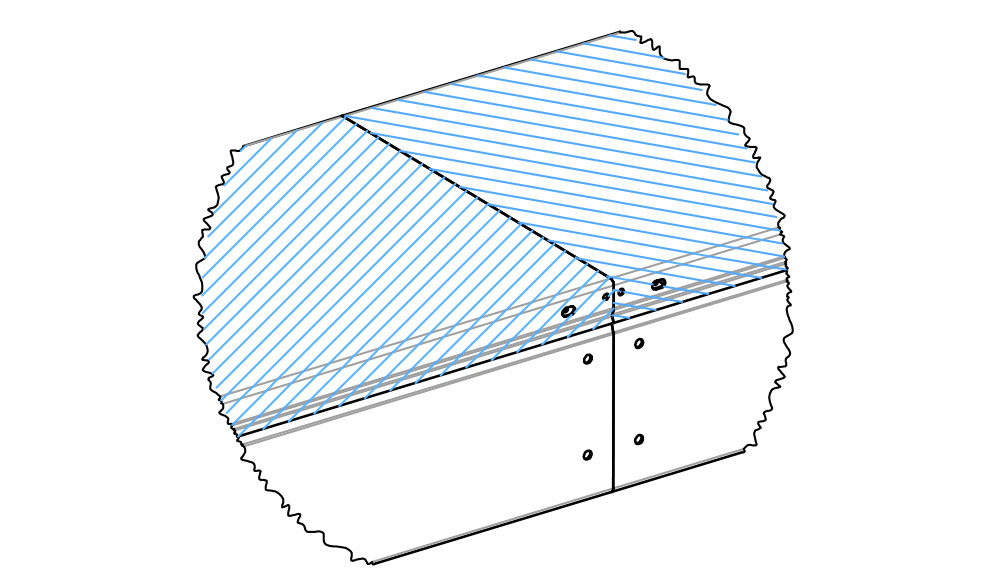

Pas de changement de direction = ,,droit ».
La position du couvercle ne change pas par rapport au composant précédent.

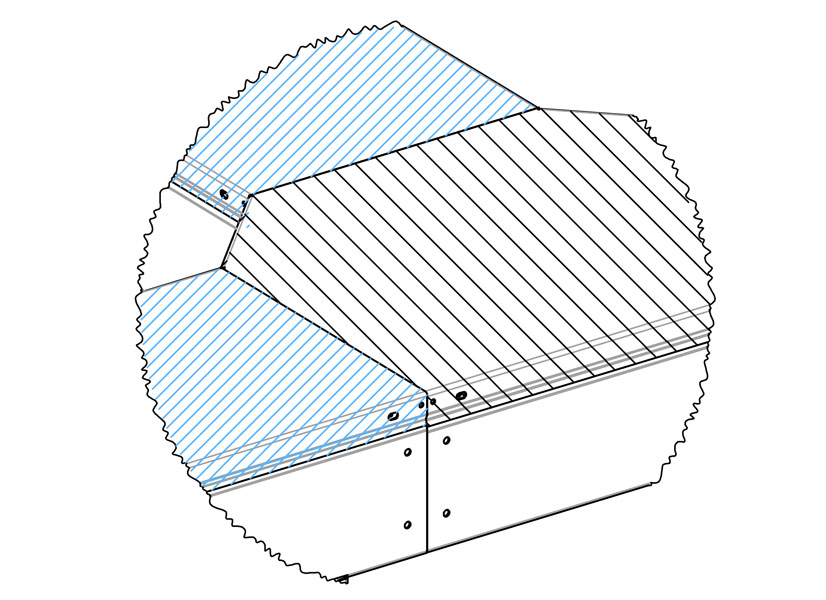

Changement de direction horizontale = ,,horizontal gauche » ou “horizontal droite”.
La position du couvercle ne change pas par rapport au composant précédent.
Sens de pose Pièces spéciales

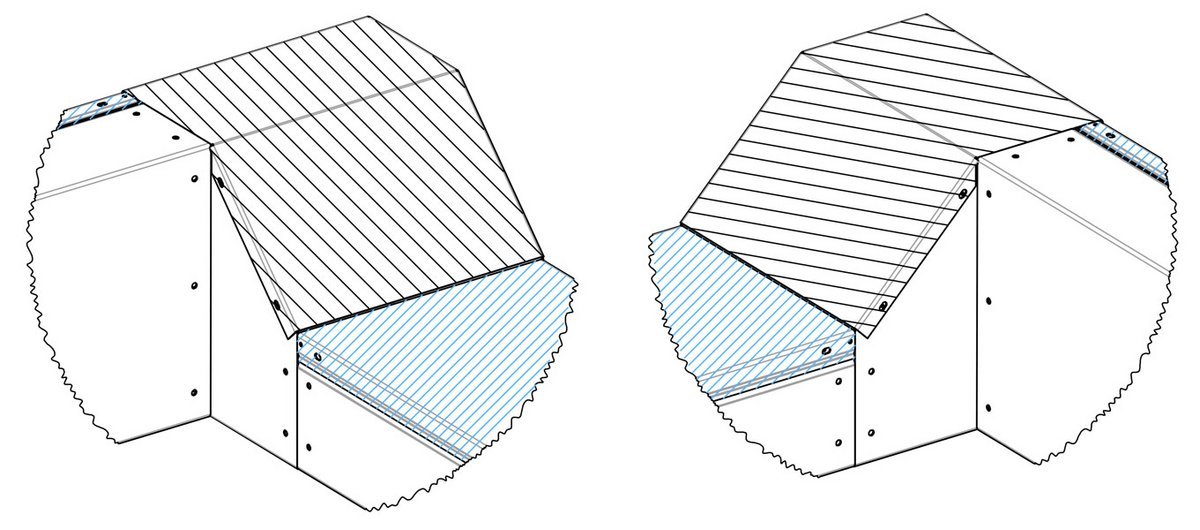

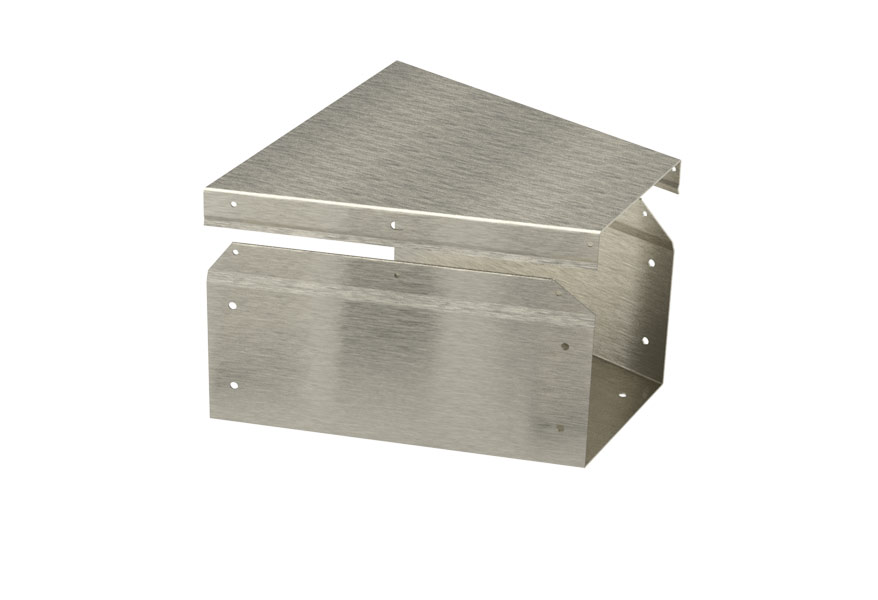

Angle de braquage
Changement de direction horizontale + ,,sortie arrière gauche » ou “sortie arrière droite”.
La position du couvercle change par rapport au composant précédent.

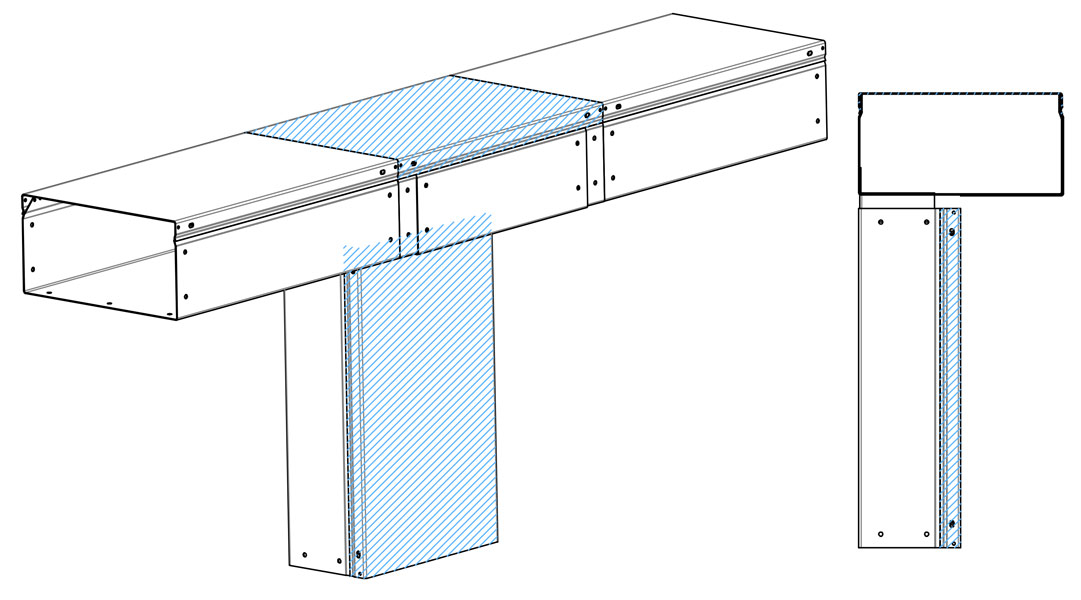

Té de retournement
Pas de changement de direction = ,,droit ».
La position du couvercle ne change pas par rapport au composant précédent .
Té de retournement
Changement de direction vertical = ,,vertical bas ».
La position du couvercle change par rapport au composant précédent.

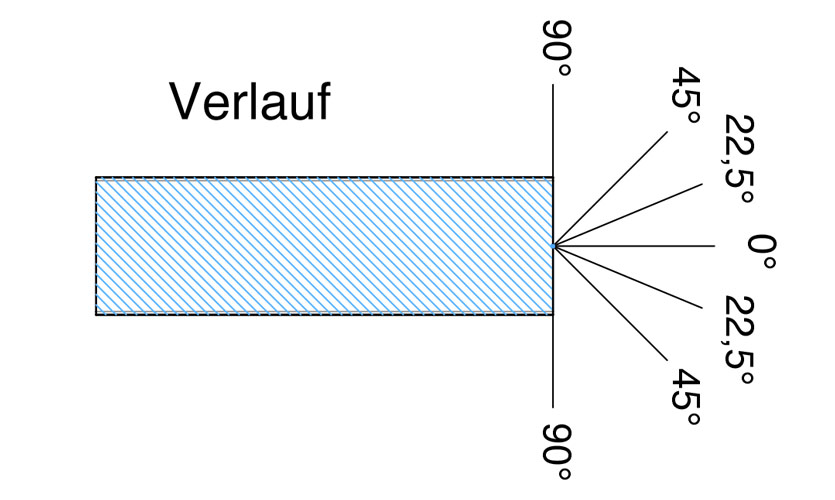

Données angulaires
Changement de direction dans le sens du parcours

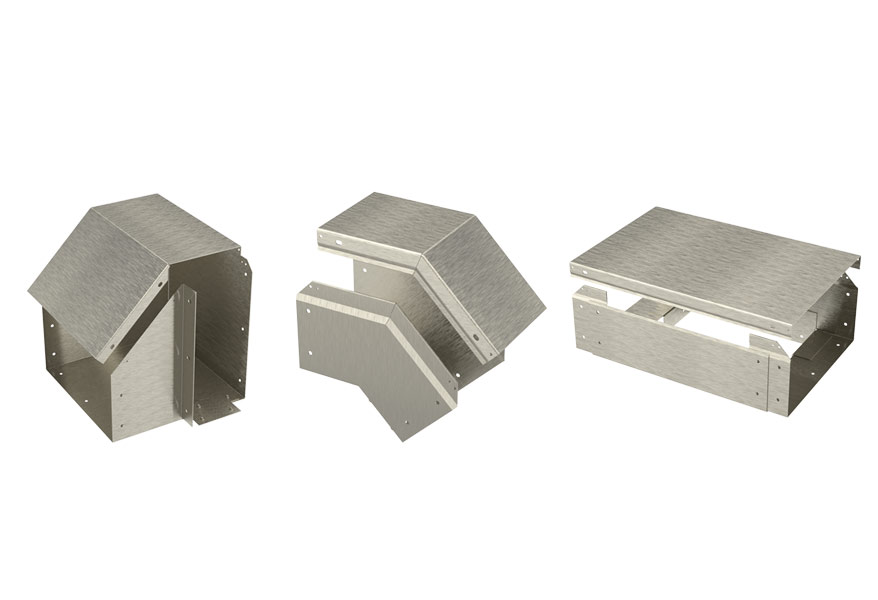

Remarques sur les pièces de raccordement des éléments de canalisation

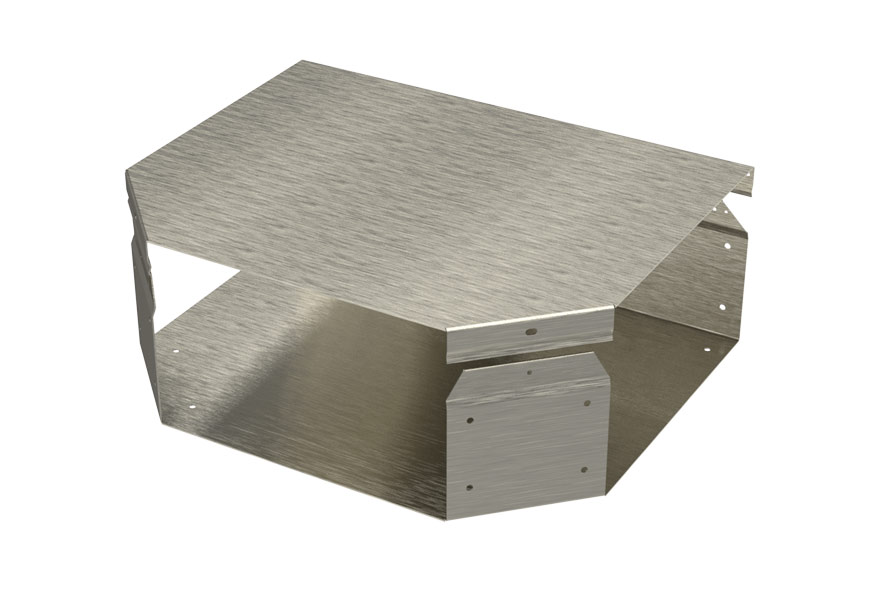

Pièce en T
Le point de raccordement 2 nécessite d'autres degrés d'angle de liaison que le point de raccordement 1.
Pièce de réduction
Ces pièces de connexion sont incluses dans le conditionnement.

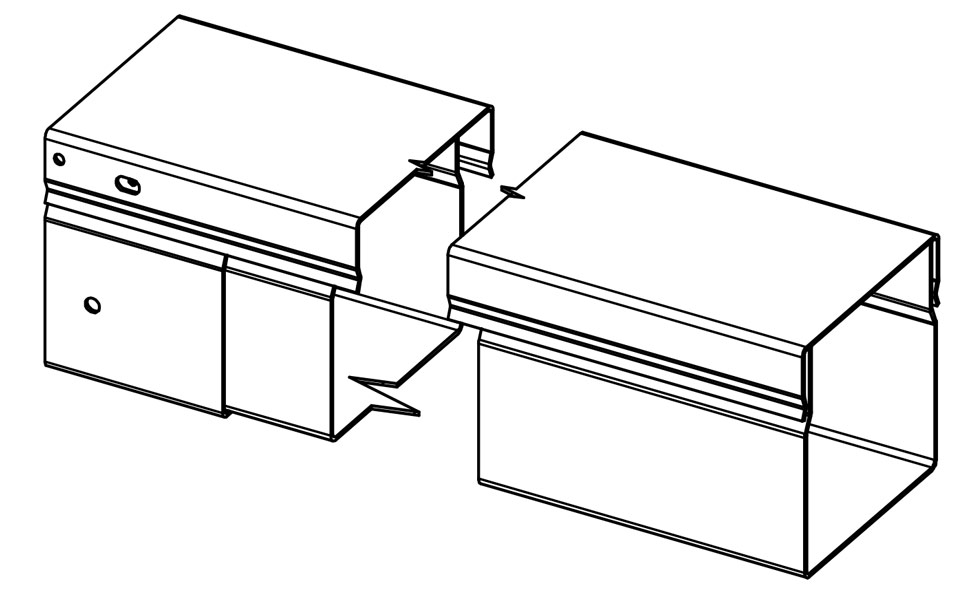

pièce télescopique
Les pièces de jonction ne sont nécessaires qu'au point de jonction 1.
Le côté opposé s'insère dans un caniveaux à câbles (droit).
Té de retournement + angle de retournement
Les pièces de jonction ne sont nécessaires qu'au point de jonction 1.
Elles sont déjà présentes au point de jonction 2.
