Boîtes à bornes détail

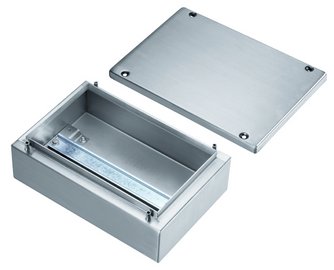

Boîtiers á bornes K11 en acier inoxydable

Boîtier à bornes destiné à la protection optimale de systèmes de câblages.
Raccordement de protection DIN EN 61439-1, goujons M5x10 sur couvercle et boîtier.
Rebords 90° : 20 mm.
Couvercle avec joint d’étanchéité injecté.
Couvercle vissé, avec 4 vis Torx T20, à partir de L = 400 mm avec 6 vis Torx TX25 en dehors du joint d’étanchéité PU.
Système de montage : profilés symétriques jusqu’à L = 499 mm DIN EN 60715 35 x 7,5 mm, à partir de L = 500 mm DIN 60715 35 x 15 mm.


2411-2020-10-30	200 mm	200 mm	100 mm
2411-2520-10-30	200 mm	250 mm	100 mm
2411-3020-10-30	200 mm	300 mm	100 mm
2411-3520-10-30	200 mm	350 mm	100 mm
2411-4020-10-30	200 mm	400 mm	100 mm
2411-5020-10-30	200 mm	500 mm	100 mm
2411-6020-10-30	200 mm	600 mm	100 mm
2411-7020-10-30	200 mm	700 mm	100 mm

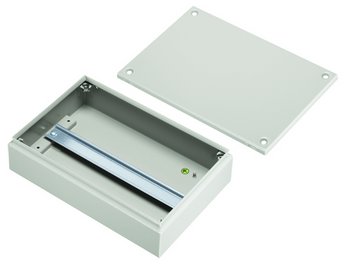

Boîtier à bornes type K8 en tôle d’acier

Boîtier à bornes pour une protection optimale de vos câblages.
Raccordement à la terre selon DIN EN 61439-1, goujons M5x10 sur couvercle et corps.
Bords rabattus 9 mm.
Couvercle avec joint d'étanchéité injecté.
Couvercle vissé avec vis imperdables et écrous clips amovibles.
Système de montage : profilés symétriques jusqu'à une longueur de boîtier de 499 mm DIN EN 60715, 35 mm x 7,5 mm, à partir d'une longueur de boîtier de 500 mm DIN EN 60715, 35 mm x 15 mm.


2408-1515-80-37	150 mm	150 mm	80 mm
2408-2015-80-37	150 mm	200 mm	80 mm
2408-2020-80-37	200 mm	200 mm	80 mm
2408-2515-80-37	150 mm	250 mm	80 mm
2408-3015-80-37	150 mm	300 mm	80 mm
2408-3020-80-37	200 mm	300 mm	80 mm
2408-3030-80-37	300 mm	300 mm	80 mm
2408-3515-80-37	150 mm	350 mm	80 mm
2408-4015-80-37	150 mm	400 mm	80 mm
2408-4020-80-37	200 mm	400 mm	80 mm
2408-4030-80-37	300 mm	400 mm	80 mm
2408-4040-80-37	400 mm	400 mm	80 mm
2408-5015-80-37	150 mm	500 mm	80 mm
2408-5020-80-37	200 mm	500 mm	80 mm
2408-6015-80-37	150 mm	600 mm	80 mm
2408-6020-80-37	200 mm	600 mm	80 mm
2408-7015-80-37	150 mm	700 mm	80 mm
2408-7020-80-37	200 mm	700 mm	80 mm

Boîtier à bornes type K10 en tôle d’acier

Boîtier à bornes destiné à la protection optimale de systèmes de câblages.
Raccordement de protection DIN EN 61439-1, goujons M5x10 sur couvercle et boîtier.
Rebords 90° : 20 mm.
Couvercle avec joint d’étanchéité injecté.
Couvercle fixé avec 4 vis, à partir de L=400 mm avec 6 vis cruciformes PH2 à l'extérieur du joint d'étanchéité PU.
Système de montage : profilés symétriques jusqu’à L = 499 mm DIN EN 60715 35 x 7,5 mm, à partir de L = 500 mm DIN 60715 35 x 15 mm.


2410-2020-10-37	200 mm	200 mm	100 mm
2410-2520-10-37	200 mm	250 mm	100 mm
2410-3020-10-37	200 mm	300 mm	100 mm
2410-3520-10-37	200 mm	350 mm	100 mm
2410-4020-10-37	200 mm	400 mm	100 mm
2410-5020-10-37	200 mm	500 mm	100 mm
2410-6020-10-37	200 mm	600 mm	100 mm
2410-7020-10-37	200 mm	700 mm	100 mm

Boîtier à bornes type K12 en tôle d’acier

Boîtier à bornes destiné à la protection optimale de systèmes de câblages.
Raccordement à la terre selon DIN EN 61439-1, goujons M5x10 sur couvercle et corps.
Bords rabattus 9 mm.
Couvercle avec joint d'étanchéité injecté.
Couvercle vissé avec vis imperdables et écrous clips amovibles.
Système de montage : profilés symétriques jusqu'à une longueur de boîtier de 499 mm DIN EN 60715, 35 mm x 7,5 mm, à partir d'une longueur de boîtier de 500 mm DIN EN 60715, 35 mm x 15 mm.


2412-1515-12-37	150 mm	150 mm	120 mm
2412-2015-12-37	150 mm	200 mm	120 mm
2412-2020-12-37	200 mm	200 mm	120 mm
2412-2515-12-37	150 mm	250 mm	120 mm
2412-3015-12-37	150 mm	300 mm	120 mm
2412-3020-12-37	200 mm	300 mm	120 mm
2412-3030-12-37	300 mm	300 mm	120 mm
2412-3515-12-37	150 mm	350 mm	120 mm
2412-4015-12-37	150 mm	400 mm	120 mm
2412-4020-12-37	200 mm	400 mm	120 mm
2412-4030-12-37	300 mm	400 mm	120 mm
2412-4040-12-37	400 mm	400 mm	120 mm
2412-5015-12-37	150 mm	500 mm	120 mm
2412-5020-12-37	200 mm	500 mm	120 mm
2412-5030-12-37	300 mm	500 mm	120 mm
2412-5040-12-37	400 mm	500 mm	120 mm
2412-6015-12-37	150 mm	600 mm	120 mm
2412-6020-12-37	200 mm	600 mm	120 mm
2412-6030-12-37	300 mm	600 mm	120 mm
2412-6040-12-37	400 mm	600 mm	120 mm
2412-7015-12-37	150 mm	700 mm	120 mm
2412-7020-12-37	200 mm	700 mm	120 mm
2412-7030-12-37	300 mm	700 mm	120 mm
2412-7040-12-37	400 mm	700 mm	120 mm
