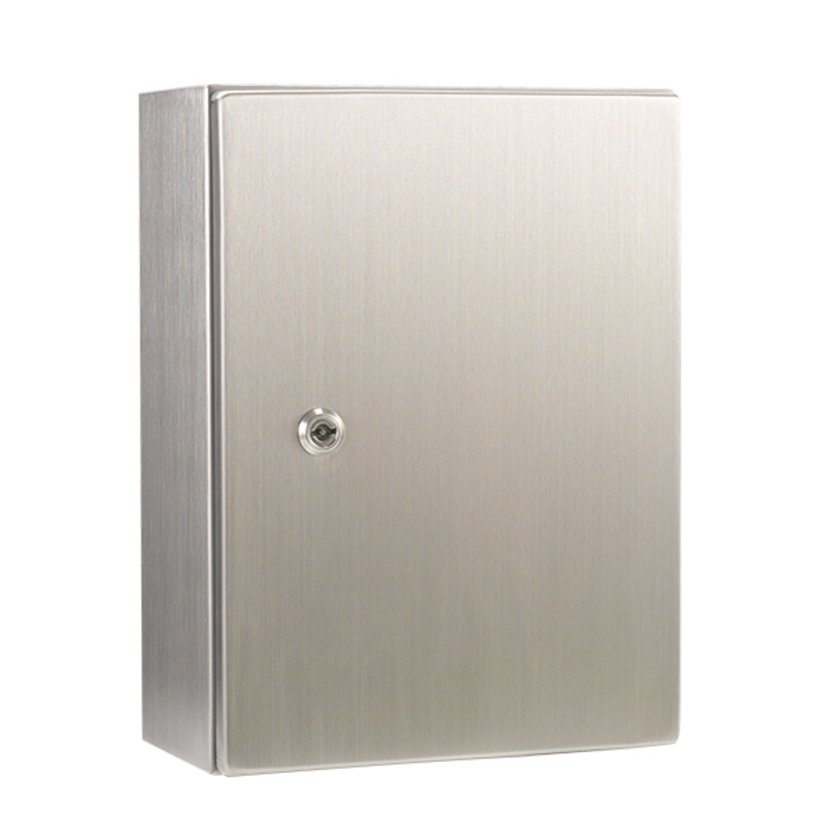

Coffret mural série 33 CEM, acier inoxydable, 1 porte

Protection contre les perturbations électromagnétiques
Empêche les rayonnements électromagnétiques involontaires dans l’environnement
Joint d’étanchéité spécial CEM/IP
Tous les points de contact sont conducteurs

Description du produit

Coffret mural à 1 porte. Au choix avec ou sans platine de montage.

Raccordement de protection DIN EN 61439-1, goujons M8x20 sur porte et boîtier.

Grâce aux bords doublement rabattus et une fente de porte étroite, les particules de poussière et l'eau ne peuvent pas pénétrer dans les coffrets à l'ouverture des portes.

Le coffret est fermé par un joint d’étanchéité spécial CEM collé dans la porte.

Porte à fixation standard à droite.

Charnières en acier inoxydable, angle d’ouverture 180°.

Fermeture : par double-barre 3 mm.

Porte équipée d’une cornière côté charnière, à partir de L = 600 mm ou H = 600 mm de cornières sur tout le pourtour.

Sol fermé.

Platine de montage en face arrière avec goujons M8x35, réglable en profondeur 10 mm, à partir de H= 1000 mm platine de montage à bords rabattus 20 mm, positionnée à demeure.

Fixation murale : face arrière avec 4 perçages 9 mm fermés par des vis.

Acier inoxydable qualité 304 (1.4301) brossé à l’extérieur.

Caractéristiques techniques

Référence: 3351-2030-12-06
Variante: sans platine de montage
Matériau: acier inoxydable
largeur: 200 mm
épaisseur: 300 mm
profondeur: 125 mm
Épaisseur de la tôle: Corps: 1,5 mm
Porte: 1,5 mm
Profondeur de montage maxi.: P-16 resp. P-24 mm en cas de plaque de montage à bords rabattus (20 mm)
Raccordement du conducteur de protection: selon DIN EN 61439-1
Finition: Brossée à l’extérieur
Fermeture: acier inoxydable
Platine de montage: galvanisée, 2 mm, à partir de coffret largeur/hauteur 600 x 600 mm 2,5 mm, à partir largeur/hauteur 801 mm bord rabattu 20 mm
conçu selon: IP54

Remarque

Fermeture par poignée compacte 3070-0908-00-01 (pour demi cylindre ). Autres modifications sur demande.

Coffret complet avec platine de montage et éléments de fixation inclus ainsi qu’1 clé

0331-2030-00-13

Platine de montage

Convient pour largeur

200 mm

Convient pour hauteur

300 mm

Plus d'informations sur

Notices de montage:

Notice de montage et d’utilisation des coffrets muraux de la série 33 3331-0000-00-77 - MA

Données CAD et autres formats de fichiers:

Save as PDF Direct request

Coffret mural série 33 CEM, acier inoxydable, 1 porte

Coffret mural à 1 porte. Au choix avec ou sans platine de montage.
Raccordement de protection DIN EN 61439-1, goujons M8x20 sur porte et boîtier.
Grâce aux bords doublement rabattus et une fente de porte étroite, les particules de poussière et l'eau ne peuvent pas pénétrer dans les coffrets à l'ouverture des portes.
Le coffret est fermé par un joint d’étanchéité spécial CEM collé dans la porte.
Porte à fixation standard à droite.
Charnières en acier inoxydable, angle d’ouverture 180°.
Fermeture : par…


3351-2030-12-16	200 mm	300 mm	125 mm	avec platine de montage
3351-3040-15-06	300 mm	400 mm	150 mm	sans platine de montage
3351-3040-15-16	300 mm	400 mm	150 mm	avec platine de montage
3351-4040-20-06	400 mm	400 mm	200 mm	sans platine de montage
3351-4040-20-16	400 mm	400 mm	200 mm	avec platine de montage
3351-4060-20-06	400 mm	600 mm	200 mm	sans platine de montage
3351-4060-20-16	400 mm	600 mm	200 mm	avec platine de montage
3351-6060-20-06	600 mm	600 mm	200 mm	sans platine de montage
3351-6060-20-16	600 mm	600 mm	200 mm	avec platine de montage
3351-6080-20-06	600 mm	800 mm	200 mm	sans platine de montage
3351-6080-20-16	600 mm	800 mm	200 mm	avec platine de montage
3351-8080-20-06	800 mm	800 mm	200 mm	sans platine de montage
3351-8080-20-16	800 mm	800 mm	200 mm	avec platine de montage
3351-6060-30-06	600 mm	600 mm	300 mm	sans platine de montage
3351-6060-30-16	600 mm	600 mm	300 mm	avec platine de montage
3351-6080-30-06	600 mm	800 mm	300 mm	sans platine de montage
3351-6080-30-16	600 mm	800 mm	300 mm	avec platine de montage
3351-8080-30-06	800 mm	800 mm	300 mm	sans platine de montage
3351-8080-30-16	800 mm	800 mm	300 mm	avec platine de montage
3351-8010-30-06	800 mm	1000 mm	300 mm	sans platine de montage
3351-8010-30-16	800 mm	1000 mm	300 mm	avec platine de montage
3351-6060-35-06	600 mm	600 mm	350 mm	sans platine de montage
3351-6060-35-16	600 mm	600 mm	350 mm	avec platine de montage
3351-6080-35-06	600 mm	800 mm	350 mm	sans platine de montage
3351-6080-35-16	600 mm	800 mm	350 mm	avec platine de montage
3351-8080-35-06	800 mm	800 mm	350 mm	sans platine de montage
3351-8080-35-16	800 mm	800 mm	350 mm	avec platine de montage
3351-1112-35-06	1000 mm	1200 mm	350 mm	sans platine de montage
3351-1112-35-16	1000 mm	1200 mm	350 mm	avec platine de montage
3351-6060-40-06	600 mm	600 mm	400 mm	sans platine de montage
3351-6060-40-16	600 mm	600 mm	400 mm	avec platine de montage
3351-6080-40-06	600 mm	800 mm	400 mm	sans platine de montage
3351-6080-40-16	600 mm	800 mm	400 mm	avec platine de montage
3351-8080-40-06	800 mm	800 mm	400 mm	sans platine de montage
3351-8080-40-16	800 mm	800 mm	400 mm	avec platine de montage
3351-8010-40-06	800 mm	1000 mm	400 mm	sans platine de montage
3351-8010-40-16	800 mm	1000 mm	400 mm	avec platine de montage
3351-1112-40-06	1000 mm	1200 mm	400 mm	sans platine de montage
3351-1112-40-16	1000 mm	1200 mm	400 mm	avec platine de montage
