3339-1070-40-17

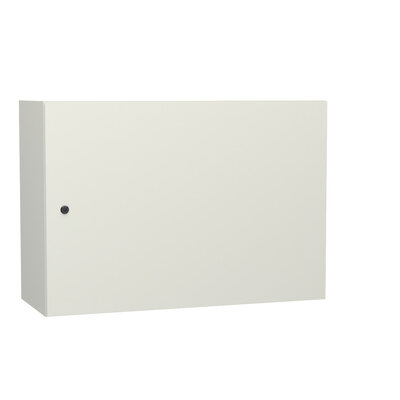

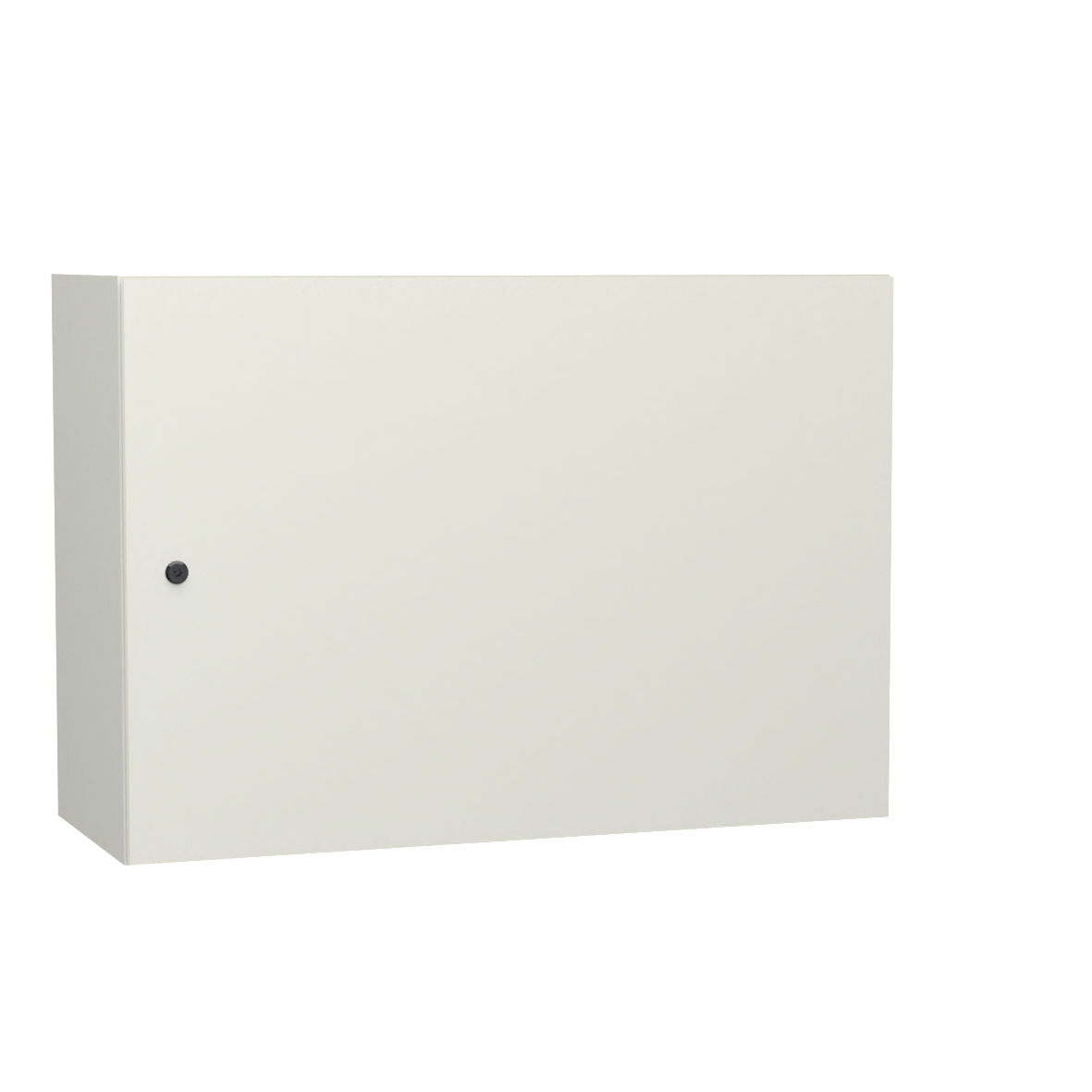

Coffret mural-format paysage
- Type de protection IP55
- 180° charnières couvertes
- Cadre stable 26,5 mm fort
- Fente de porte étroite
- Changement de la buttée de porte sans forer
- Grand profondeur utile max. p-16mm
Description du produit

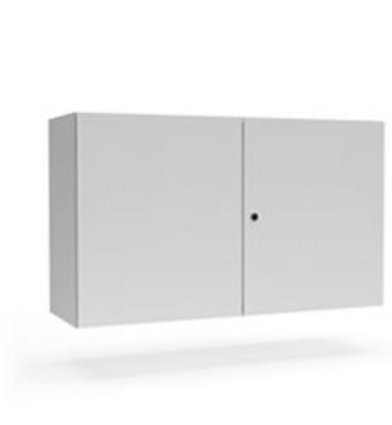

Coffret mural à 1 vantail resp. 2 vantaux, avec plaque de montage.
Raccordement de protection DIN EN 61439-1, goujon M6 x 16 sur porte(s) et corpus.
Cadre double surprimé et fente de porte étroite évitent entrée d’eau et saleté en ouvrant la porte.
Porte(s) avec joint sans soudure moussé, en cas de version à 1 vantail à droite et à gauche possibilité de butée de longueur, butée de longueur à droite, changement de butée de longueur sans forer, en cas de version à 2 vantaux: vantail à droite chevauchant.
Charnières couvertes, en acier, angle d’ouverture 180°.
Fermeture: fermeture à 3 points, manœuvre standard 3 mm panneton double.
Porte(s) des deux cotés avec profil de renforcement/perforé avec trous de fixation dans une trame de 25 mm pour vis taille M5.
Fond avec 1 ou 2 plaque(s) de câbles du dedans en tôle d'acier galvanisé sendzimir, bord replié, joint par mousse PU (surface utile par plaque de câbles: 500 x 125 mm) fixé sur boulons M6 x 16.
Plaque de montage fixée sur panneau arrière sur boulons M8 x 30, fond avec profilés de positionnement.
Fixation au mur: panneau arrière avec 4 forages Ø 9 mm.
Caractéristiques techniques
-
Référence: 3339-1070-40-17
-
Fond avec: 1 découpe 500x125 mm avec 6 goujons de fixation M6x16, distance entre la découpe et le panneau arrière 50 mm
-
Variante: single porte
-
Porte: replié à la droite
-
Matériau: Tôle d’acier
-
largeur: 1000 mm
-
épaisseur: 700 mm
-
profondeur: 400 mm
-
Poids: 51.47 kg
-
Nombre de plaques d'entrée de câble: 1
-
Épaisseur de la tôle: Corps: 1,5 mm
Porte: 2 mm -
Profondeur de montage maxi.: de p-12 resp. T-24 mm en cas de plaque de montage replié (20 mm)
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré, plaque(s) de câbles du dedans en tôle d'acier galvanisé sendzimir
-
Fermeture: boîtier en matière plastique, axe de fermeture : GD Zn noir, came : zinguée
-
Platine de montage: galvanisée sendzimir, 2,5 mm, à partir de L-1000 mm bord rabattu 20 mm
-
conçu selon: IP 55, remplit les exigences techniques selon Type 12
Remarque
- Fermeture par poignée compacte 3070-0908-00-01 (pour demi cylindre ). Autres modifications sur demande.
- Boitier complet avec plaque de montage et ses pièces de fixation, ainsi que 1 clé. Selon la dimension avec plaque(s) pour l’introduction de câbles
