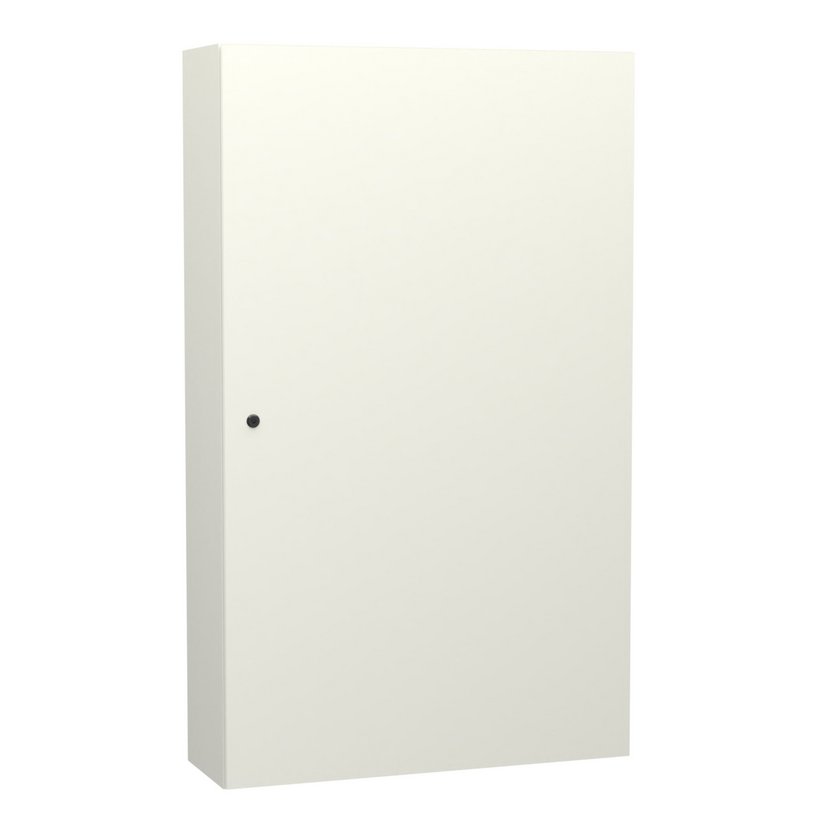

Coffret mural à 1 porte. Au choix avec ou sans platine de montage.
Mise à la terre selon DIN EN 61439-1, goujons M6x16 sur porte et châssis.
Grâce aux bords doublement rabattus et à une fente de porte étroite, les particules de poussière et l’eau ne peuvent pas pénétrer dans le coffret lors de l’ouverture de la porte.
Porte avec joint d’étanchéité injecté, fixation standard à droite, modification sens ouverture possible sans perçage.
Charnières invisibles, en tôle d’acier, angle d’ouverture 180°.
Fermeture : à partir de H-400 mm avec 1 cage tournante, à partir de H-401 mm avec 2 cages tournantes, à partir de H-801 mm avec fermeture à 3 points, axe de fermeture standard double barre 3 mm.
A partir de H = 400 mm, porte équipée des deux côtés de profilés de renfort / profilés perforés et de perçages de fixation Ø 4,2 mm tous les 25 mm.
A partir de L ≥ 400 mm et de P ≥ 200 mm, partie basse avec plaque(s) d’entrée de câbles extérieure(s), en tôle d’acier, affleurant au coffret, en tôle d’acier (taille 1 : longueur x largeur : 355x155 mm, surface utile : 325x125 mm ; taille 2 : longueur x largeur : 555x155 mm, surface utile 525x125 mm). Fixation par vis Gefu M4 avec Torx T20.
Platine de montage en face arrière avec vis M8x35 bloquée par contre-écrou, réglable en profondeur de 10 mm, platine de montage à bords rabattus positionnée à demeure.
Fixation murale : face arrière avec 4 perçages Ø 9 mm pour le montage de pattes de fixation murale.
Caractéristiques techniques
Référence:
3331-6010-40-07
Variante:
sans platine de montage
Matériau:
Tôle d’acier
largeur:
600 mm
épaisseur:
1000 mm
profondeur:
400 mm
Poids:
30.5 kg
Nombre de plaques d'entrée de câble:
1
Taille de la plaque d’entrée de câbles:
taille 2
Épaisseur de la tôle:
Corps: 1,35 mm Porte: 1,5 mm
Profondeur de montage maxi.:
P-16 resp. P-24 mm en cas de plaque de montage à bords rabattus (20 mm)
Raccordement du conducteur de protection:
selon DIN EN 61439-1
Finition:
Revêtement poudre RAL 7035, structuré
Fermeture:
boîtier en matière plastique, axe de fermeture : GD Zn noir, came : zinguée
Platine de montage:
galvanisée, 2 mm, à partir de coffret largeur/hauteur 600 x 600 mm 2,5 mm, à partir largeur/hauteur 801 mm bord rabattu 20 mm
Agrément:
cULus
Indice de protection:
IP66 Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Remarque
Fermeture par poignée compacte 3070-0908-00-01 (pour demi cylindre ). Autres modifications sur demande.
Coffret complet avec ou sans platine de montage (livrée non-montée) éléments de fixation inclus, jeu de fixation pour la mise à la terre et 1 clé.
Suivant la dimension – avec plaque(s) d’entrée de câbles.
