3353-1012-30-10

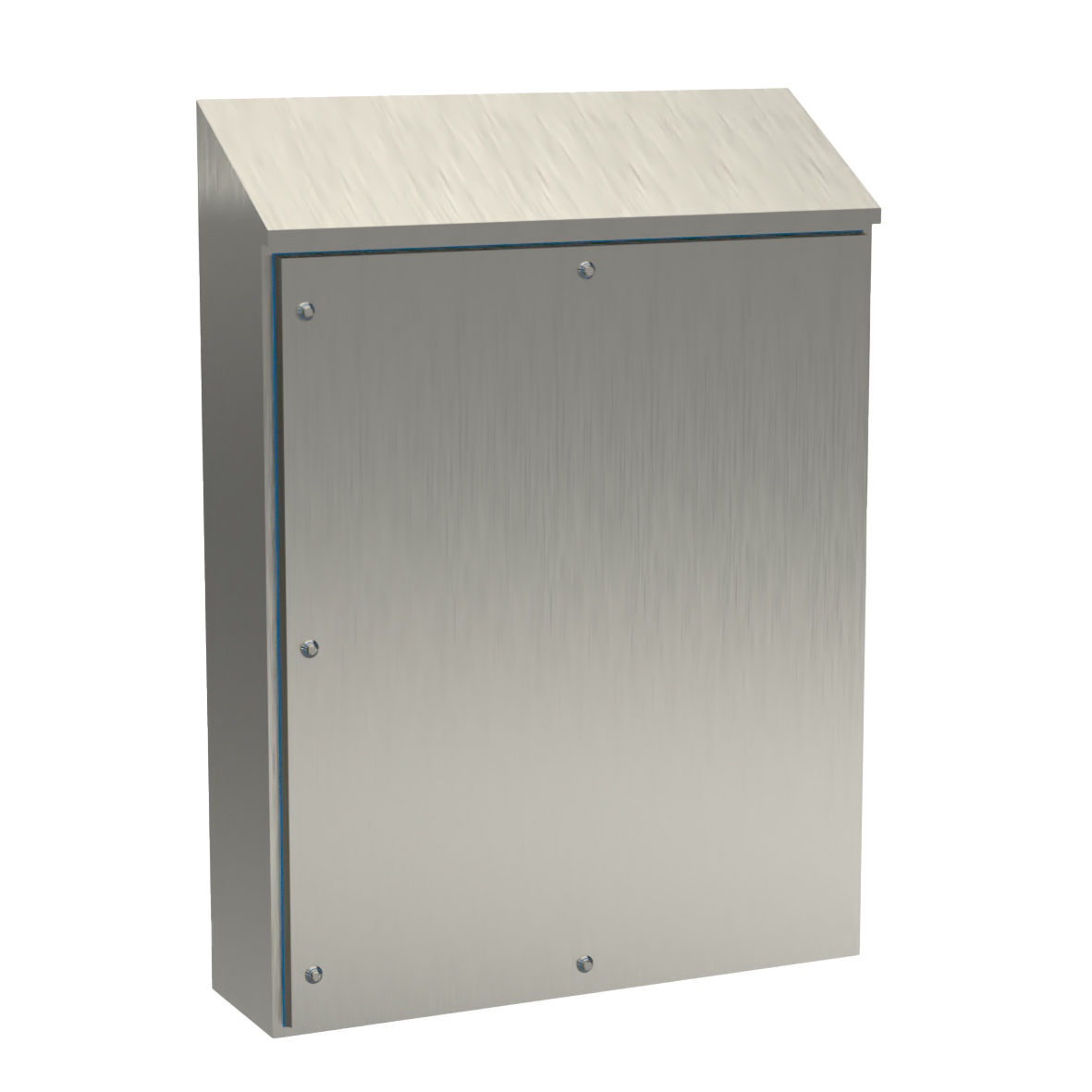

Coffret Hygienic Equipment HE3353
- Pour une production hygiénique dans des processus ouverts
- Degré de protection: IP66/69
- Joint d’étanchéité hygiénique monté sans fente
- Inclination du toit 30° avec goutte d’eau
Description du produit
Les coffrets type Hygienic Equipment HE3353 en acier inoxydable sont conçus pour l'utilisation sur des machines et des combinaisons d'appareillages à basse tension dans l'industrie agroalimentaire.
Toutes les surfaces sont inclinées vers l'avant: toit 30°, porte sur tout le pourtour 10°.
Le joint d'étanchéité bleu externe en silicone, correspondant aux exigences de la norme FDA 177.2600, est monté sans fente entre le coffret et le couvercle (pas d'espace mort).
Raccordement à la terre selon DIN EN 61439-1, goujons de mise à la terre M6x16 sur la porte et le corps.
Fermeture: cage tournante avec insert SW13, joint d’étanchéité à l’extérieur.
Charnières intérieures, angle d’ouverture de la porte 110°.
Platine de montage montée au paroi arrière sur des goujons M8x35:
– réglable en profondeur max. 10 mm
– Platine de montage à bords rabattus à position fixe
Les coffrets type HE3353 sont prévus pour les accessoires häwa.
Caractéristiques techniques
-
Référence: 3353-1012-30-10
-
Variante: avec platine de montage
-
Dimension: Largeur: (dimensions nominales/dimensions extérieures): 1020/1020 mm
Hauteur: (dimensions nominales/dimensions extérieures): 1220/1393 mm
Profondeur: (dimensions nominales/dimensions extérieures): 300/304 mm -
Matériau: acier inoxydable 1.4301
-
Poids: 76 kg
-
Platine de montage incluse: 0331-1012-00-13
-
ANZAHL_VERSCHLUESSE: 5
-
Epaisseur de tôle: Corps: 1,5 mm
Porte: 1,5 mm -
Profondeur de montage maxi.: P-16 resp. P-24 mm en cas de plaque de montage à bords rabattus (20 mm)
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: extérieure brossée, rugosité < 0,8 µm
-
Fermeture: acier inoxydable
-
Platine de montage: galvanisée, épaisseur de tôle 2 mm, à partir de la largeur/hauteur 600 x 600 mm (dimension nominale) 2.5 mm, à partir de la largeur/hauteur plus de 800 mm (dimension nominale) à bords rabattus 20 mm
-
Indice de protection: IP66/69
Remarque
- Autres dimensions, degrés d’inclination ou autres modifications sont livrables sur demande.
- Platines de montage allongées vers le haut sont livrables sur demande.
- Coffret avec platine de montage, porte et 1 clef SW13
