1201-0110-25-00

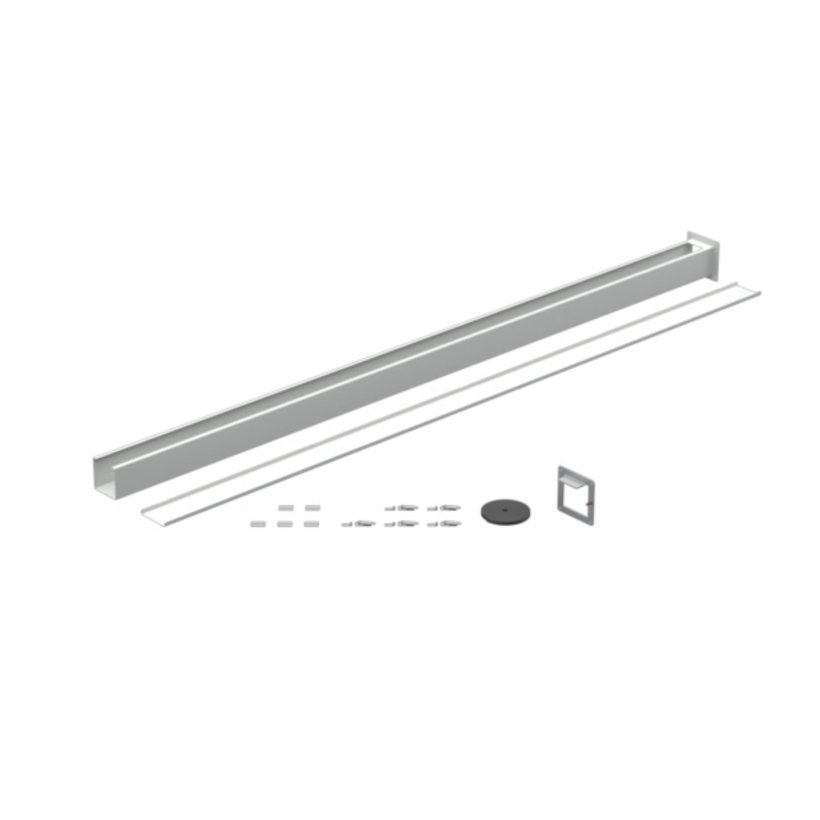

Caniveau à câbles kürzbar
- Très robuste
Description du produit
Les caniveaux à câbles droits d’une longueur de 2,5 m, qui peuvent être mis à longueur par l’utilisateur, sont seulement équipés sur un côté d’une flasque soudée. La deuxième flasque ainsi que les charnières et les sauterelles (avec gâches) sont soudées sur place.
Les caniveaux à câbles sont fermés hermétiquement par des sauterelles.
La liaison équipotentielle est réalisée directement par goujons et/ou câbles pour le raccordement du conducteur de protection (voir accessoires).
Caractéristiques techniques
-
Référence: 1201-0110-25-00
-
Type: Système de caniveaux à câbles type 1201
-
Section transversale: 100 x 100 mm
-
Longueur: 2500 mm
-
Matériau: Tôle d’acier
-
Finition: Revêtement poudre RAL 7035, lisse, satiné
-
Épaisseur de la tôle: Caniveau à câbles: 1,5 mm
Flasque: 3 mm -
Poids: 14.2 kg
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
Remarque
- Étanchez les points de joint avec des joints d‘étanchéité (joints d’étanchéité, voir accessoires).
- 1 caniveau à câbles avec couvercle
- 1 flasque
- 5 charnières
- 5 sauterelles avec 5 gâches
- 1 joint d’étanchéité plat pour le couvercle, non monté
1201-0110-00-06
Joint de flasque pour le système de caniveaux à câbles type 1201
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Matériau
NBR (caoutchouc de butadiène-acrylonitrile)
Finition
noir
1201-0510-01-00
Flasque de réduction
Type
Système de caniveaux à câbles type 1201
Section
de100 x 100 mm á 60 x 60 mm
Agrément
UL
Matériau
Tôle d’acier
1201-0515-01-00
Flasque de réduction
Type
Système de caniveaux à câbles type 1201
Section
de 150 x 150 mm à 100 x 100 mm
Agrément
UL
Matériau
Tôle d’acier
1201-0520-01-00
Flasque de réduction
Type
Système de caniveaux à câbles type 1201
Section
de 200 x 100 mm à 100 x 100 mm
Agrément
UL
Matériau
Tôle d’acier
1201-1110-02-00
Soufflet
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Matériau
Soufflet: PVC souple, noir
Flasque: Tôle d’acier, revêtement poudre RAL 7035, lisse, satiné
Flasque: Tôle d’acier, revêtement poudre RAL 7035, lisse, satiné
1201-1210-03-50
Pièce télescopique
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Dimension
Longueur: 47 mm - 300 mm
Matériau
Tôle d’acier
1201-0110-00-02
Pièce terminale
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Matériau
Tôle d’acier
Finition
Revêtement poudre RAL 7035, lisse, satiné
1201-0110-00-22
Plaque terminale
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Matériau
Tôle d’acier
Finition
Revêtement poudre RAL 7035, lisse, satiné
1201-1410-01-00
Étriers de montage
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm + 200 x 100 mm
Matériau
Tôle d’acier
Finition
Revêtement poudre RAL 7035, lisse, satiné
1201-0110-00-05
Flasque
Type
Système de caniveaux à câbles type 1201
Section
100 x 100 mm
Matériau
Tôle d’acier
Finition
Bute, graissée
1201-0350-00-00
Sauterelles avec gâches
Type
Système de caniveaux à câbles type 1201
Matériau
Tôle d’acier
Finition
brute
Épaissuer de tôle
1 mm
3080-0102-18-20
Joint d’étanchéité pour le système de caniveaux à câbles type 1201
Type
Système de caniveaux à câbles type 1201
Dimension
Largeur: 11 mm
Hauteur: 4 mm
Hauteur: 4 mm
Indices de protection
UL Type 12, 3R
