7595-748x-5x-01

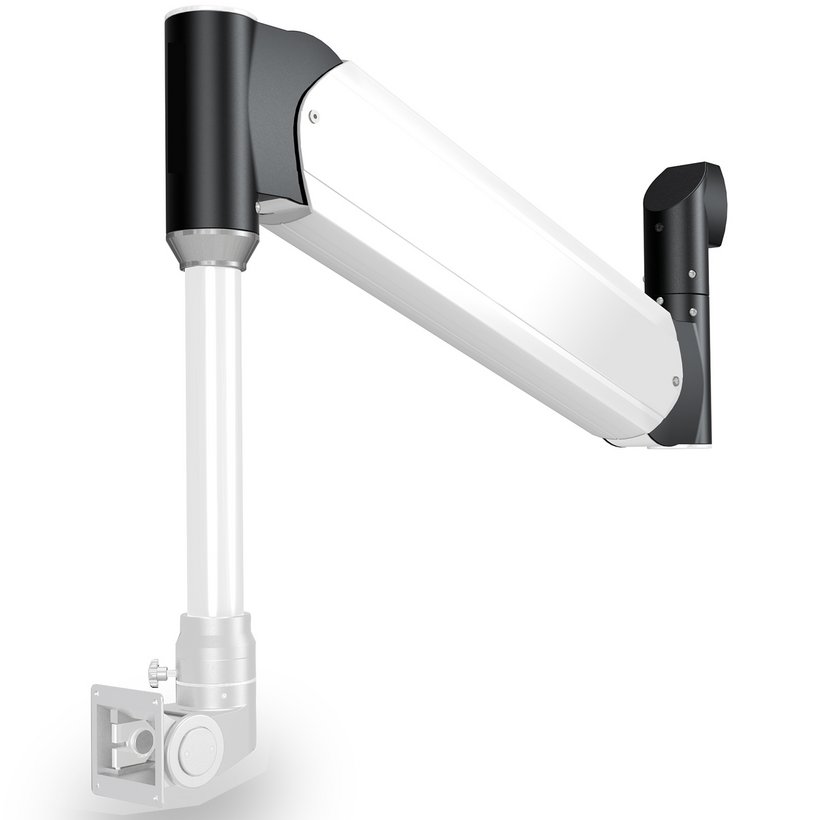

HMA I- bras de levage 48
- Réglage continu de la limitation de course
- Plage de rotation variable jusqu’à 300°
- Passage de câbles maxi. : 25 x 19 mm
- Peut-être combiné avec des composants HMA I- et des tubes
Description du produit
Bras mobile à réglage continu avec guide-câbles à l’intérieur et connecteur DVI.
Angle de pivotement vertical+/-40° avec limitation de course réglable en continu jusqu’ à +/-0°.
Réglage précis de la plage de capacité de charge au moyen d’une vis de réglage.
Suspension de charge guidée en parallèle sur palier avant.
En option : blocage automatique du mouvement vertical dans chaque position sur l’ensemble de la course.
Caractéristiques techniques
-
Référence: 7595-748x-5x-01
-
Longueur bras déplié: 950 mm
-
Levée vers le haut/vers le bas: 500/500 mm
-
Passage de câbles: maxi. 25 x 19 mm
-
Capacité de charge: 1,5 - 17,8 kg
-
Plage de rotation: maxi. 300°
-
Limitation de la plage de rotation: par paliers de 30°
-
Finition: revêtement : RAL 7035 ; coussinet : RAL 7016
-
Poids: 14.6 kg
Remarque
- Délai de livraison, prix sur demande
- Variantes de montage et exemple de montage voir Téléchargements
- HMA I- bras de levage 48 complet avec coussinet de pivotement et pièces de fixation
Données CAD et autres formats de fichiers:
