7595-768x-xx-01

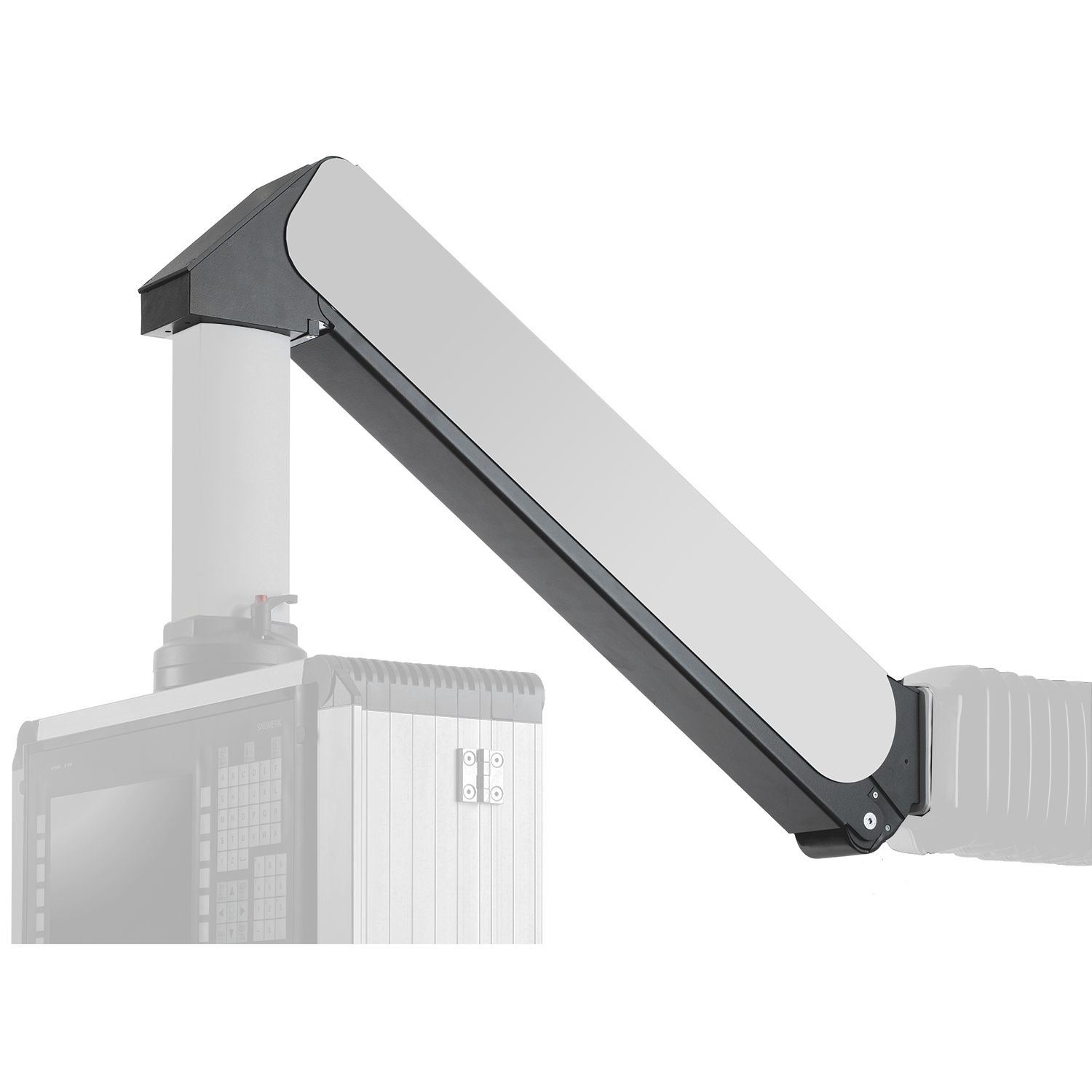

HMA I- bras de levage L
- Réglage continu de la limitation de course
- Passage de câbles maxi. : 40 x 19 mm
- Peut-être combiné avec composants HMA I- et tubes profilés HMA I-
Description du produit
Bras mobile à réglage continu avec guide-câbles à l’intérieur pour coffrets de commande.
Réglage continu de la limitation de course réglable vers le haut et le bas.
Réglage précis de la plage de capacité de charge au moyen d’une vis de réglage.
Suspension de charge guidée en parallèle sur palier avant.
En option : blocage automatique du mouvement vertical dans chaque position sur l’ensemble de la course.
Caractéristiques techniques
-
Référence: 7595-768x-xx-01
-
Longueur bras déplié: 846 mm
-
Levée vers le haut/vers le bas: 450/440 mm
-
Passage de câbles: max. 40 x 19 mm
-
Capacité de charge: 5-60 kg
-
Finition: revêtement : RAL 7035 ; coussinet : RAL 7016
-
Poids: 15 kg
Remarque
- Variantes de montage et exemple de montage voir Téléchargements
- HMA I- bras de levage L complet avec pièces de fixation
