7595-7401-03-01

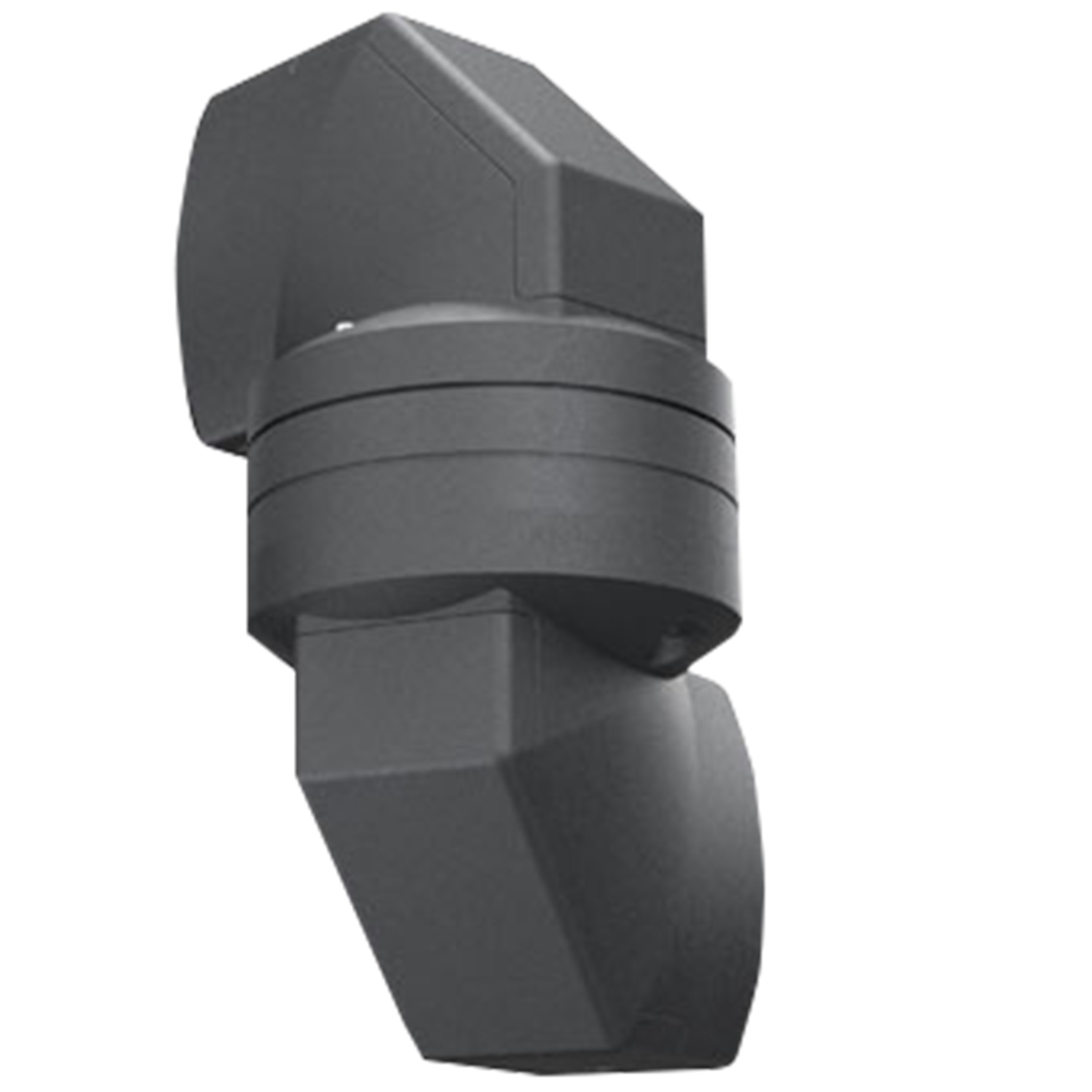

HMA I-080 articulation intermédiaire
- Plage de rotation variable jusqu’à 300°
- Passage de câbles 55x43 mm
Description du produit
Articulation intermédiaire pour relier 2 tubes profilés HMA I- et pour le pivotement horizontal de la potence.
Couvercle amovible pour simplifier le guidage des câbles et le montage du tube profilé.
Les liaisons au tube HMA I- sont résistantes à la traction et à la torsion.
Caractéristiques techniques
-
Référence: 7595-7401-03-01
-
Position: entre 2 tubes
-
Indice de protection: correspond à IP54
-
Passage de câbles: 55 x 43 mm
-
Plage de rotation: maxi. 300°
-
Limitation de la plage de rotation: par paliers de 30°. État de livraison 150°/150°HLT bride supérieure
-
Matériau: aluminium moulé sous pression
-
Finition: RAL 7016
-
Poids: 4.9 kg
Remarque
- Variantes de montage et capacités de charge voir Manuel d’utilisation
- Articulation intermédiaire complète avec joints d’étanchéité, pièces de fixation et accessoires pour réglage d’inclinaison
