7595-7401-05-01

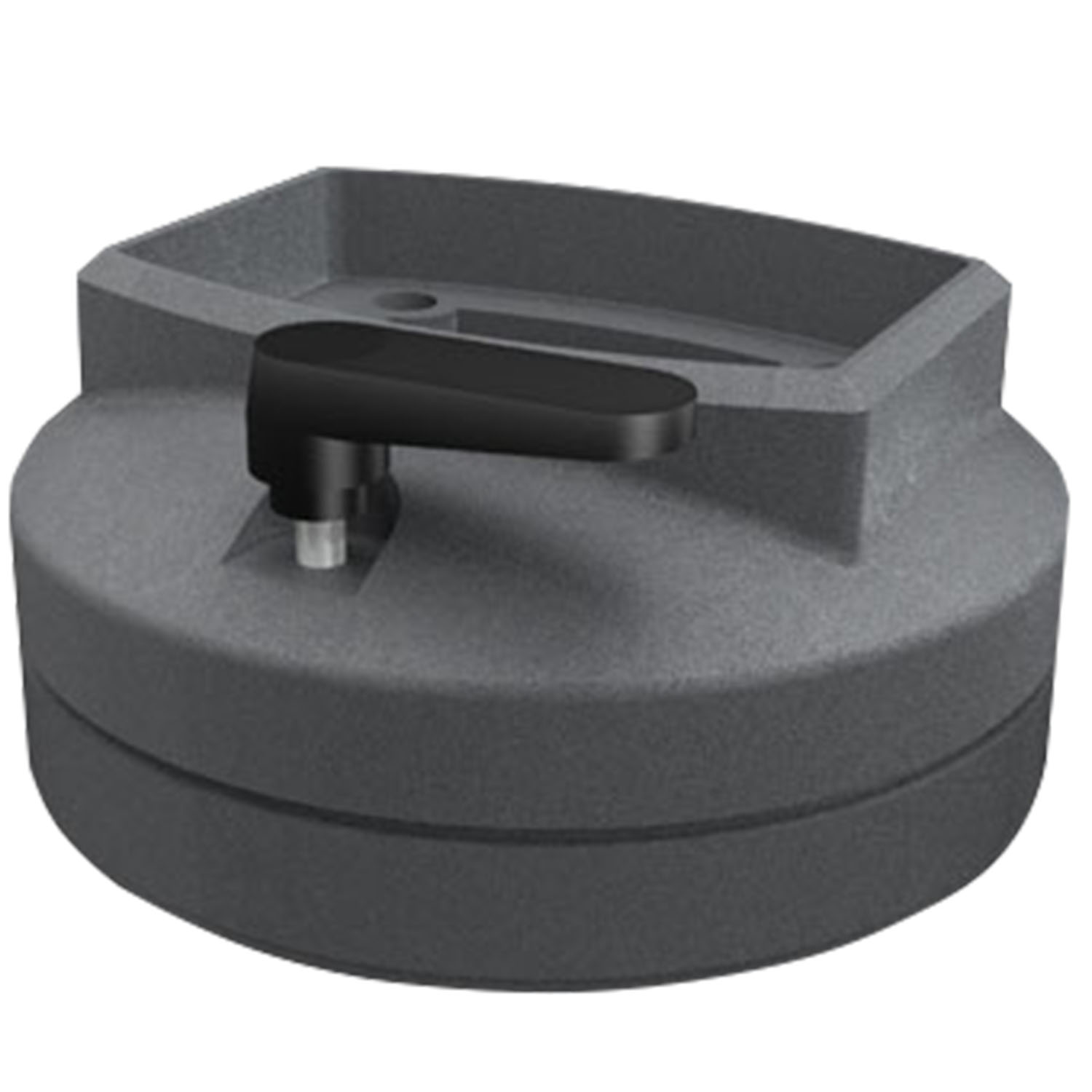

HMA I-080 accouplement
- Plage de rotation variable jusqu’à 340°
- Passage de câbles 55x43 mm
Description du produit
Montage inversé possible (tête en bas).
Accouplement pour le raccord d’un tube profilé HMA I-080 vertical à un boîtier.
Caractéristiques techniques
-
Référence: 7595-7401-05-01
-
Position: raccord à un boîtier
-
Indice de protection: correspond à IP54
-
Passage de câbles: 55 x 43 mm
-
Plage de rotation: max. 340°
-
Limitation de la plage de rotation: réglable sur 90°/90°. État de livraison 170°/170°
-
Matériau: aluminium moulé sous pression
-
Finition: RAL 7016
-
Poids: 1.5 kg
Remarque
- Variantes de montage et capacités de charge voir Manuel d’utilisation
- Accouplement complet avec joints d’étanchéité et pièces de fixation


7595-7401-19-01
HMA I-080 adaptateur d’inclinaison réglable
Passage de câbles
Ø 65 mm
Surface
RAL 7016

7595-7401-11-01
HMA I-080 cale d’inclinaison petite bride 10°
Passage de câbles
57 x 60 mm
Surface
RAL 7016

7595-7401-18-01
HMA I-080 cale d’inclinaison réglable petite bride
Passage de câbles
32 x 60 mm
Surface
RAL 7016
Instructions de montage:
Données CAD et autres formats de fichiers:
