7595-7401-09-01

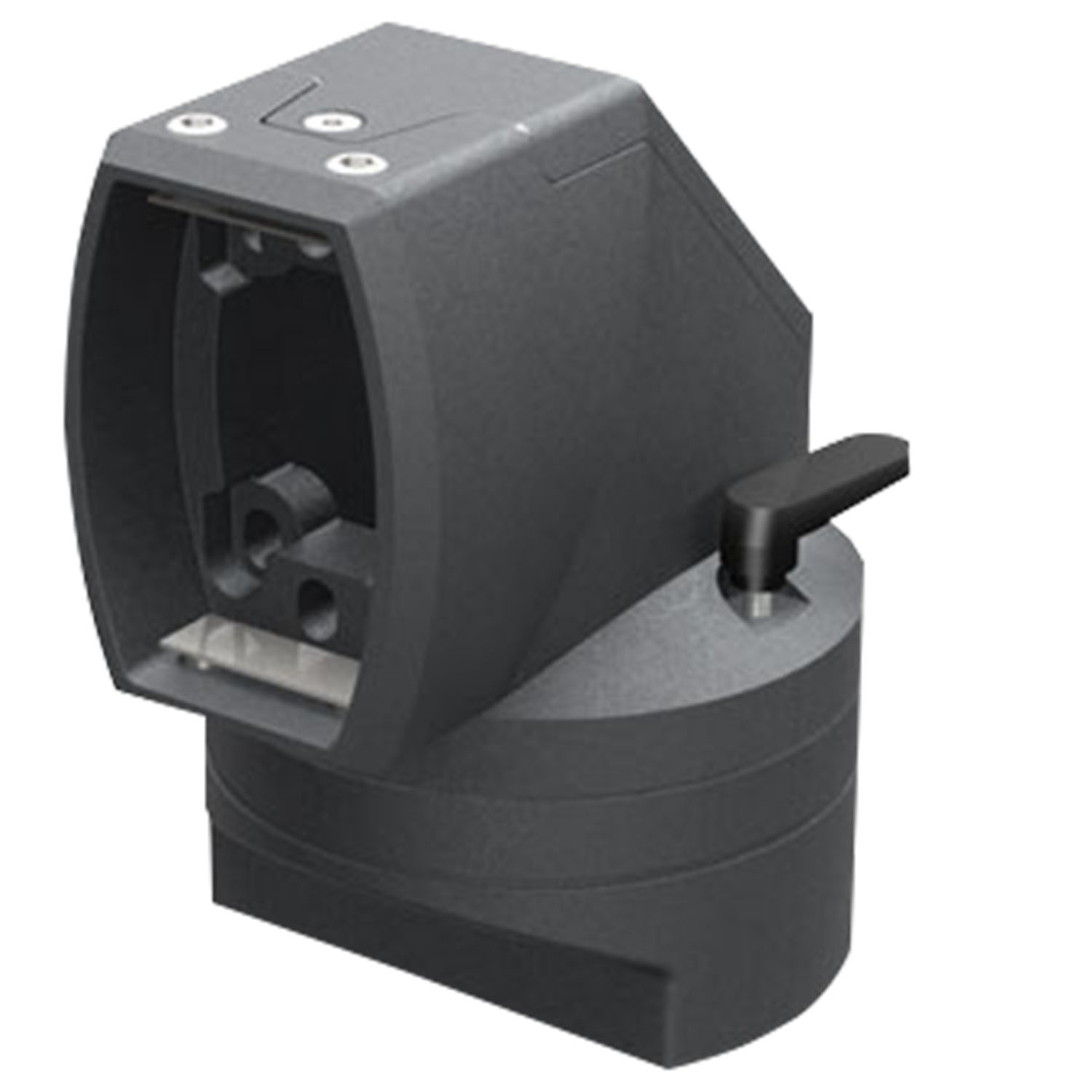

HMA I-080 accouplement rotatif en équerre petite bride
- Plage de rotation variable jusqu’à 340°
- Passage de câbles 55x43 mm
Description du produit
Accouplement rotatif en équerre petite bride pour le raccord d‘un tube profilé HMA I- horizontal à un boîtier à faible profondeur.
Montage inversé possible (tête en bas).
Couvercle amovible pour simplifier le guidage des câbles et le montage du tube profilé.
La liaison au tube HMA I- est résistante à la traction et à la torsion.
Caractéristiques techniques
-
Référence: 7595-7401-09-01
-
Position: raccord à un boîtier
-
Indice de protection: correspond à IP54
-
Passage de câbles: 55 x 43 mm
-
Plage de rotation: max. 340°
-
Limitation de la plage de rotation: réglable sur 90°/90°. État de livraison 170°/170°
-
Matériau: aluminium moulé sous pression
-
Finition: RAL 7016
-
Poids: 2.8 kg
Remarque
- Variantes de montage et capacités de charge voir Manuel d’utilisation
- Accouplement rotatif en équerre petite bride complet avec joints d’étanchéité et pièces de fixation
7595-7401-12-01
HMA I-080 adaptateur de coffret VESA
Passage de câbles
50x75 mm/75x75 mm
Surface
RAL 7016
