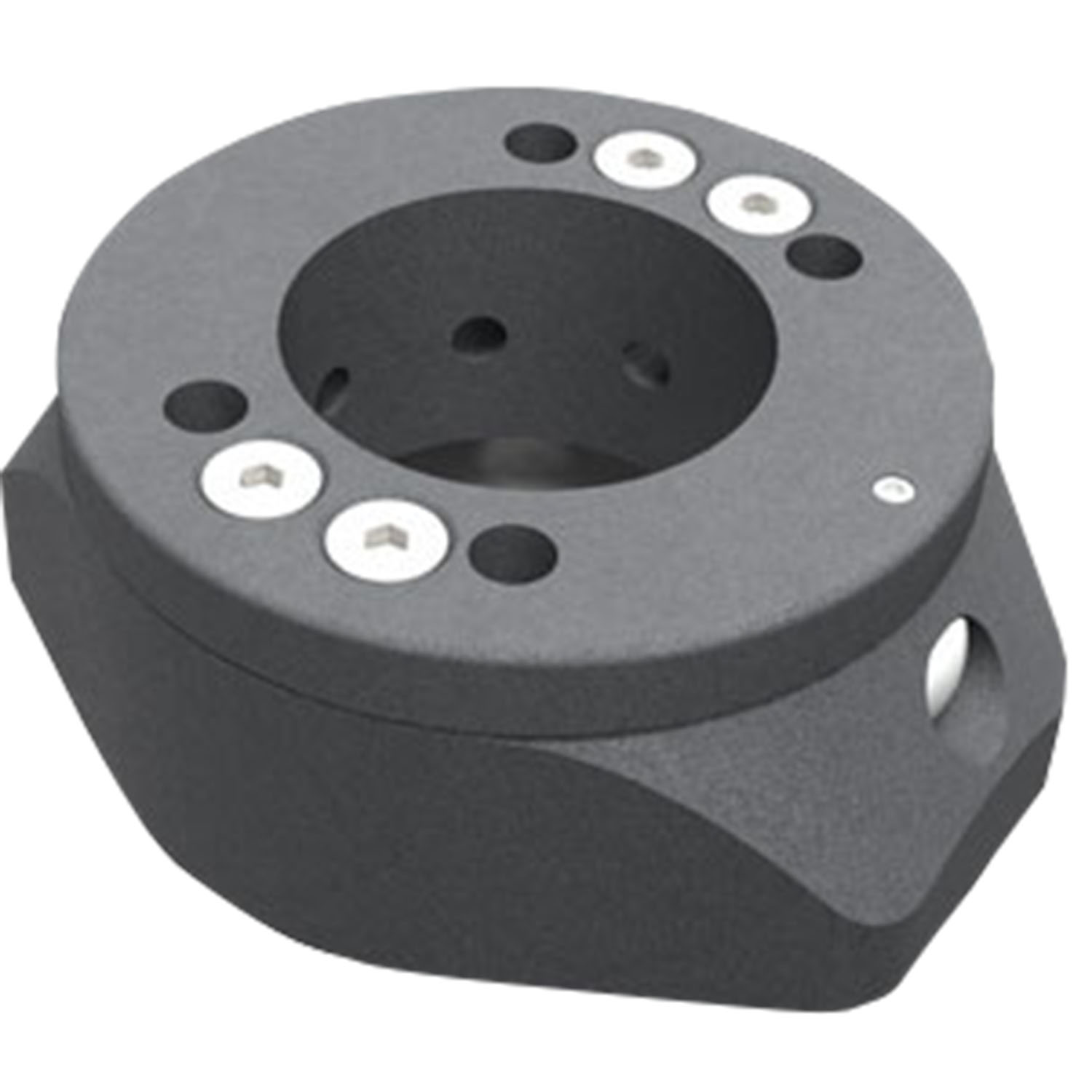

HMA I-080 Accouplement compact petite bride

7595-7401-14-01

HMA I-080 Accouplement compact petite bride

  • Faible hauteur d’encombrement 47 mm
  • Plage de rotation variable jusqu’à 330°
  • Passage de câbles 55x43 mm

Description du produit

Montage inversé possible (tête en bas).

Application en espace réduit.

Accouplement compact petite bride pour le raccord d’un tube profilé HMA I- vertical à un coffret à faible profondeur.

Caractéristiques techniques

  • Référence: 7595-7401-14-01
  • Position: raccord à un boîtier
  • Indice de protection: correspond à IP54
  • Passage de câbles: 55 x 43 mm
  • Plage de rotation: max. 330°
  • Limitation de la plage de rotation: par paliers de 45°. État de livraison 165°/120°
  • Matériau: aluminium moulé sous pression
  • Finition: RAL 7016
  • Poids: 1.1 kg

Remarque

  • Variantes de montage et capacités de charge voir Manuel d’utilisation
  • Accouplement compact petite bride complet avec pièces de fixation
