7595-7401-25-01

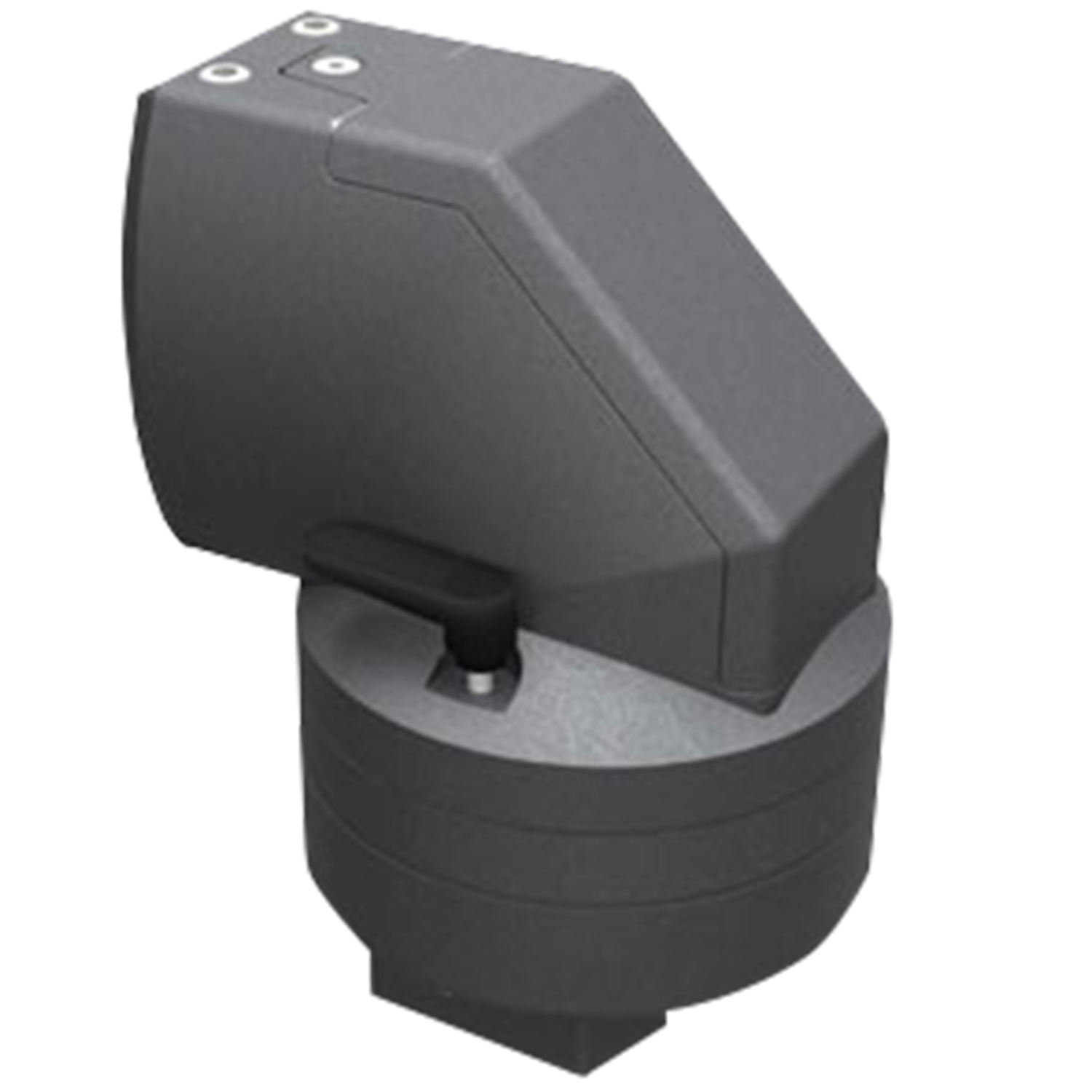

HMA I-080 équerre rotative
- Plage de rotation variable jusqu’à 300°
- Passage de câbles 38x55 mm
Description du produit
Equerre rotative pour le raccord d’un tube profilé horizontal et d’un tube vertical.
Couvercle amovible pour simplifier le guidage des câbles et le montage du tube profilé.
La liaison au tube HMA I- est résistante à la traction et à la torsion.
Caractéristiques techniques
-
Référence: 7595-7401-25-01
-
Position: entre 2 tubes
-
Indice de protection: correspond à IP54
-
Passage de câbles: 38 x 55 mm
-
Plage de rotation: maxi. 300°
-
Limitation de la plage de rotation: par paliers de 30°. État de livraison 150°/150°HLT bride supérieure
-
Matériau: aluminium moulé sous pression
-
Finition: RAL 7016
-
Poids: 2.8 kg
Remarque
- Variantes de montage et capacités de charge voir Manuel d’utilisation
- Equerre rotative complète avec joints d’étanchéité, pièces de fixation et accessoires pour réglage d’inclinaison
