0395-1220-01-97

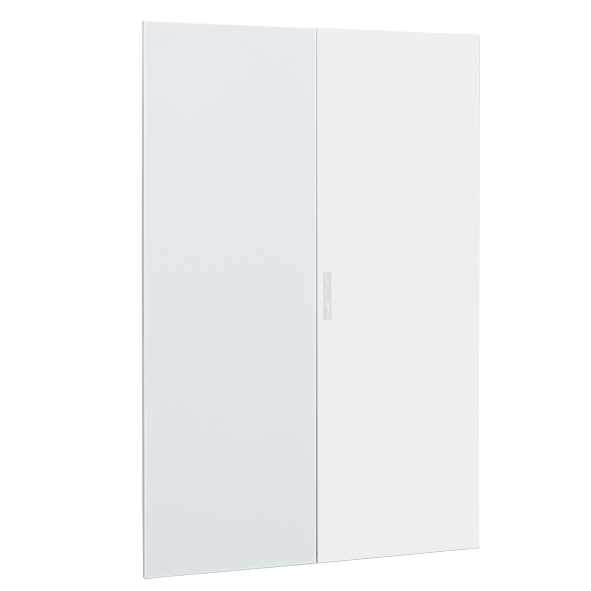

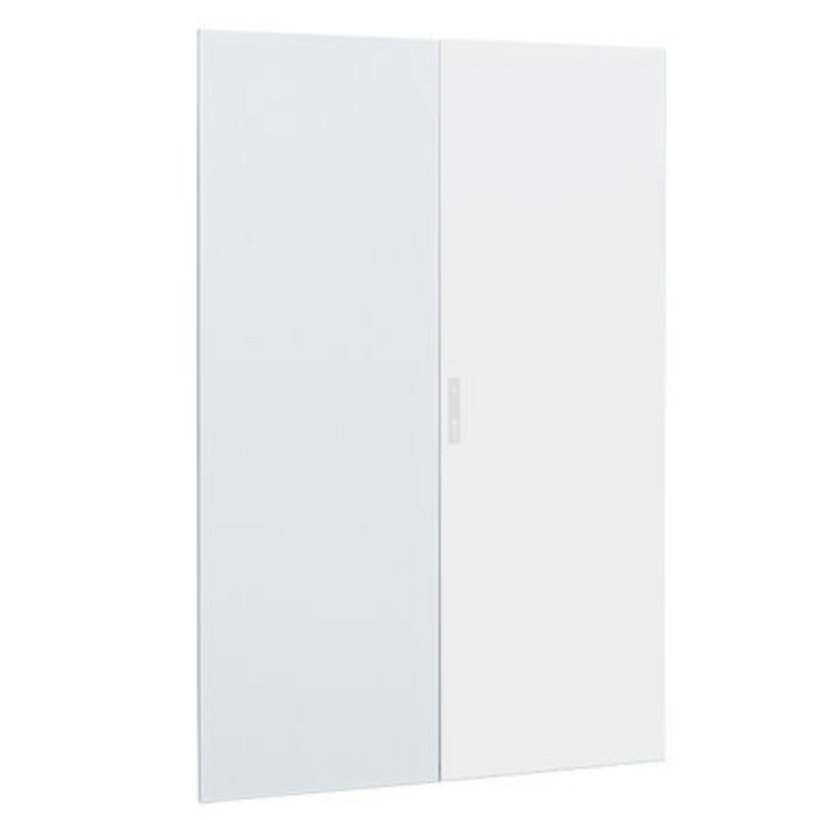

Porte de remplacement pour armoires en tôle d'acier type H390/H395
Description du produit
Porte de remplacement convenant aux armoires de commande H390/H395
Raccordement de mise à la terre selon DIN EN 61439-1, 2 goujons M8 x 20 par porte
Avec joint d’étanchéité injecté en continu
Charnières invisibles, angle d’ouverture 120° modifiable à 180°, 3 charnières par porte
Fermeture : portes à 1 battant avec fermeture châssis en dehors du joint d‘étanchéité, portes à 2 battants : porte droite , fermant sur la porte gauche avec fermeture à crémone, fermeture double-barre 3 mm
Cadre de renfort vissé, en tube carré avec perçages de fixation 4,5 mm tous les 25 mm
Caractéristiques techniques
-
Référence: 0395-1220-01-97
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Dimensions: Convient pour largeur : 1200 mm Convient pour hauteur : 2000 mm
-
Variante: Porte gauche du jeux de portes à 2 battants
-
Finition: Revêtement poudre RAL 7035, structuré
-
Matériau: Tôle d’acier
-
Epaisseur de tôle: 2 mm
Remarque
- En cas de remplacement du panneau arrière d'une cellule H395 par une porte simple, vous devez commander et installer en plus un jeu de crochets doubles 3080-9208-14-04.
- Charnières et éléments de fixation ainsi qu’1 clé.
- Portes uniques et portes droites en plus avec fermeture.
- Jeux de portes à 2 battants avec joint profilé et aide de fixation.
0390-1220-40-07
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-1220-40-17
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-1220-50-07
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-1220-50-17
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-1220-60-07
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-1220-60-17
Armoire Tôle d'acier H390, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-40-07
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-40-17
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-50-07
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-50-17
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-60-07
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-1220-60-17
Armoire Tôle d'acier H395, deux portes
Largeur
1200 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
