0396-8001-60-37

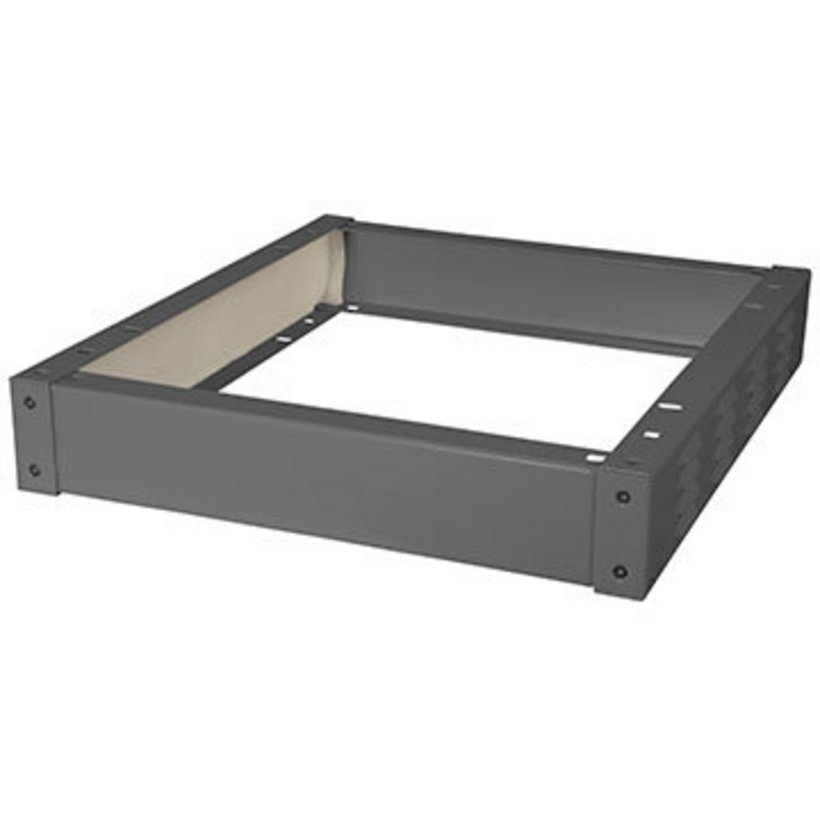

Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
- Pour le montage individuel et la juxtaposition
- Profilés en U stables
- Haute capacité de charge
Description du produit
Socle pour le montage inférieur.
En cas de juxtaposition des cellules type H395, les panneaux latéraux ne sont pas montés - il en résulte un espace de passage de câbles continu.
Caractéristiques techniques
-
Référence: 0396-8001-60-37
-
Dimensions: Convient pour largeur : 800 mm Convient pour profondeur : 600 mm
-
Variante: avec ouies d'aération
-
Finition: Revêtement poudre RAL 7022, structuré
-
Matériau: Tôle d’acier
-
Taille de la prise S: 505 mm
-
Poids: 7.5 kg
-
Epaisseur de tôle: 2 mm
-
Profondeur socle (t): 550 mm
Remarque
- Référence avec chiffre final (27) pour socle avec pièces d'angle et cache avec entrée de câbles avec brosse, identique à la conception de socles de 200 mm de hauteur. Les socles de ce type sont recommandés pour les armoires PC de type 2096.
- En cas de montage du socle sous un armoire type H390, il y a un retrait de 25 mm à l'arrière (cache-socle).
- Socle complet, livré non-monté avec visserie.
0390-8018-60-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8018-60-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8020-60-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8020-60-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
600 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
