0370-6010-40-00

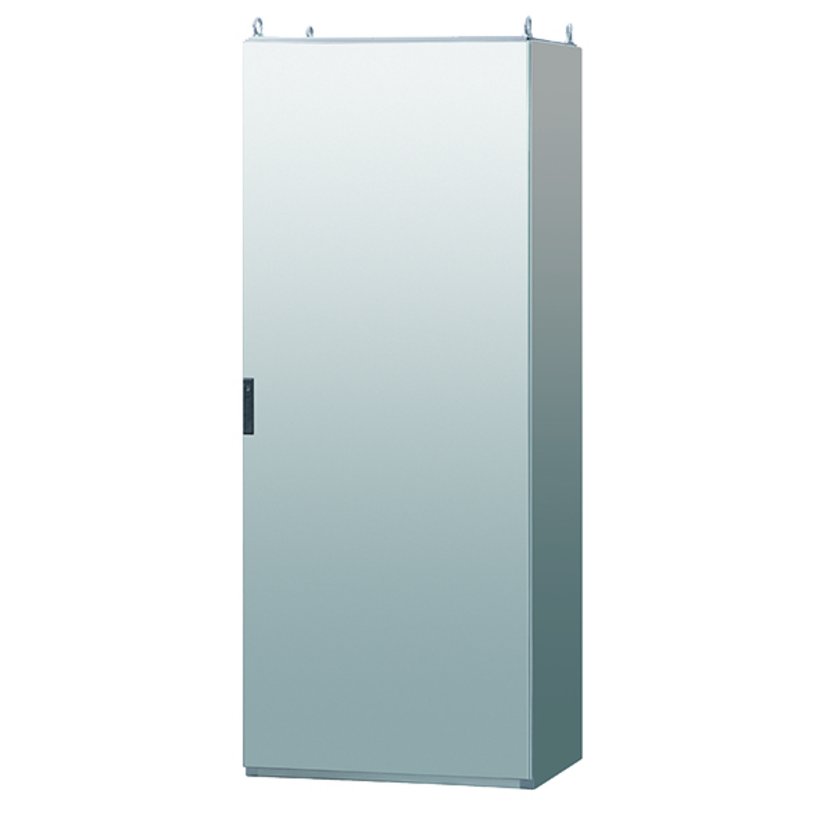

Armoire Acier inoxydable H370, porte simple
- Acier inoxydable
- Armoire monobloc
- Profondeur 400 mm
- Indice de protection IP/Nema/type : voir aux Caractéristiques techniques
- extensions modulaires par des accessoires systèmes
Description du produit
Armoires monoblocs à 1 ou 2 porte(s). Au choix avec ou sans plaque de montage. En option avec rails de montage pour une utilisation à 100% des accessoires häwa.
Mise à la terre selon DIN EN 61439-1, goujons M8x20 sur toutes les pièces mobiles ou amovibles ainsi qu’au toit et au sol, plaque de montage et plaques de câbles avec perçage.
Les bords rabattus empêchent la pénétration de poussières et d’eau à l’ouverture de la porte
Portes avec joint d’étanchéité injecté en continu, fixation à droite ou à gauche. Fixation standard à droite, Angle d’ouverture 120° interchangeable à 180°, Fermeture : serrure à crémone, Fermeture standard double-barre 3 mm, Cadre de renfort vissé composé de tubes carrés résistants à perforations de fixation de 4,5 mm tous les 25 mm, À partir d’une largeur de 800 mm avec roulette suiveuse
Toit amovible, avec 4 anneaux de levage M12 selon DIN 580
Sol avec plaque d’entrée de câbles coulissante divisée en trois parties et perçages de fixation 10,6 mm.
Plaque de montage avec bord C réglable en profondeur tous les 25 mm ; montage rapide et simple grâce aux équerres de fixation häwa
Caractéristiques techniques
-
Référence: 0370-6010-40-00
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Indice de protection: IP56
Type 1, 12 -
Matériau: acier inoxydable 1.4301
-
Agrément: cULus
-
Dimensions: largeur : 600 mm épaisseur : 1000 mm profondeur : 400 mm
-
Poids: 50 kg
-
Type d’armoire: Armoires
-
Variante: sans platine de montage
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: Porte: 2 mm
Angle de toit: 2 mm
La tôle support du plancher: 2,5 mm
Cadre/Corps: 1,5 mm
Panneau arrière: 1,5 mm
Remarque
- Face arrière avec porte à charnières ou autres modifications avec délai de livraison. Prix sur demande.
- Attention : Le support central type 0391-0003-..-00 ne peut pas être combiné avec les rails de montage verticaux type 0391-90..-00-03.
- Le montage modulaire est possible en utilisant les rails de montage horizontaux/verticaux.
- Les dimensions pour la fixation du socle sont indiquées dans les dessins du socle.
- Armoire complète avec anneaux de levage, plaque supérieure, plaque d'entrée de câbles inférieure ainsi qu'une clé
2070-9102-34-00
Ecrous-clips
Filetage
M4
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-45-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-45-01
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-01
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 2,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9202-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9203-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 3,2 mm
Pour dimensions de découpe
12,3x12,3 mm
Variante
sans pointe de mise à la terre
3080-7109-87-00
Limitateur d´ouverture pour armoires H390/H395, H370/H375
Finition
Galvanisée
Matériau
Tôle d’acier
Convient pour type
H390/H395 et H370/H375 pour une largeur de porte à partir de 500 mm
3080-7109-87-01
Limitateur d´ouverture pour armoires H390/H395, H370/H375
Finition
Galvanisée
Matériau
Tôle d’acier
Convient pour type
H390/H395 et H370/H375 pour une largeur de porte inférieur à 500 mm
3070-0904-55-01
Poignée à levier pivotant avec cache coulissant
Indice de protection
IP40
Variante
avec logo häwa
0376-6001-40-11
Socles hauteur 100 mm pour armoires et cellules type H370 et H375
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
acier inoxydable 1.4301
Taile de la prisege
350 mm
0376-6001-41-11
Hauteur du socle 100 mm, seulement pour armoires H370 (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
acier inoxydable 1.4301
Taile de la prisege
375 mm
0376.6002.40.11
Socles hauteur 200 mm pour armoires et cellules type H370 et H375
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
acier inoxydable 1.4301
Taile de la prisege
350 mm
0376.6002.41.11
Hauteur du socle 200 mm, seulement pour armoires H370 (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
acier inoxydable 1.4301
Taile de la prisege
375 mm
0375-6010-00-90
Porte de remplacement pour armoires en acier inoxydable H370/H375
Convient pour Largeur
600 mm
Convient pour Épaisseur
1000 mm
Matériau
acier inoxydable
Variante
Porte à 1 battant
0376-6040-04-00
Toit de protection pluie pour armoire debout H370
Convenant pour largeur
600 mm
Convenant pour profondeur
400 mm
Matériaul
acier inoxydable 1.4301
Surface
brossée
