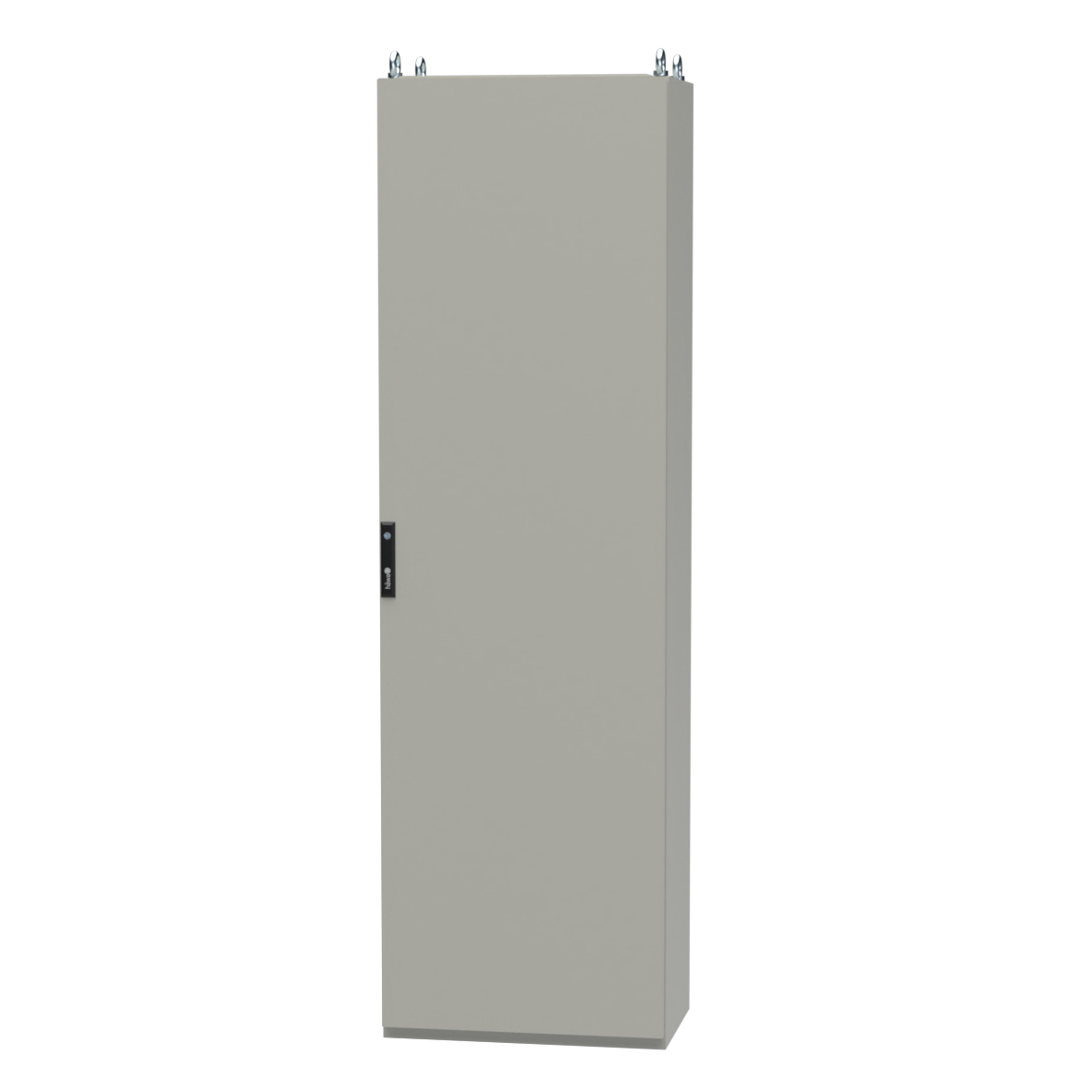

Armoire Tôle d'acier H390, à 1 porte

0390-6010-40-07

Armoire Tôle d'acier H390, à 1 porte

  • Tôle d‘acier
  • Armoire monobloc
  • Profondeur 400 mm
  • Indice de protection IP/Nema/type : voir aux Caractéristiques techniques
  • extensions modulaires par des accessoires systèmes

Description du produit

Armoires monoblocs à 1 ou 2 porte(s). Au choix avec ou sans plaque de montage. En option avec rails de montage pour une utilisation à 100% des accessoires häwa.

Mise à la terre selon DIN EN 61439-1, goujons M8x20 sur toutes les pièces mobiles ou amovibles ainsi qu’au toit et au sol, plaque de montage avec vis pour conducteur de protection et plaques de câbles avec perçage.

Les bords rabattus empêchent la pénétration de poussières et d’eau à l’ouverture de la porte

Portes avec joint d’étanchéité injecté en continu, fixation à droite ou à gauche. Fixation standard à droite.

Angle d’ouverture 120° interchangeable à 180°.

Fermeture : portes à 1 battant (également L-1600/2000) et portes chevauchantes L-1200 mm avec serrure à crémone

Fermeture standard double-barre 3 mm.

Cadre de renfort vissé composé de tubes carrés résistants à perforations de fixation de 4,5 mm tous les 25 mm.

Toit amovible, avec 4 anneaux de levage M12 selon DIN 580

Sol avec plaque d’entrée de câbles coulissante divisée en trois parties et perçages de fixation 10,6 mm.

Plaque de montage avec bord C réglable en profondeur tous les 25 mm ; montage rapide et simple grâce aux équerres de fixation häwa

Caractéristiques techniques

  • Référence: 0390-6010-40-07
  • Raccordement du conducteur de protection: selon DIN EN 61439-1
  • Indice de protection: IP55
    Type 1, 12
  • Matériau: Tôle d’acier
  • Agrément: cULus
  • Dimension: Largeur : 600 mm  Épaisseur : 1000 mm  Profondeur : 400 mm
  • Poids: 50 kg
  • Type d’armoire: Armoires
  • Variante: sans platine de montage
  • Finition: Revêtement poudre RAL 7035, structuré
  • Epaisseur de tôle: Porte: 2 mm
    Angle de toit: 2 mm
    La tôle support du plancher: 2,5 mm
    Cadre/Corps: 1,5 mm
    Panneau arrière: 1,5 mm

Remarque

  • Face arrière avec porte à charnières ou autres modifications avec délai de livraison. Prix sur demande.
  • Attention: Le support central type 0391-0003-..-00 ne peut pas être combiné avec les rails de montage verticaux type 0391-90..-00-03.Le montage modulaire est possible en utilisant les rails de montage horizontaux/verticaux.
  • Avec une largeur de 1600/2000, il vous faudra 2 jeux de traverses de montage horizontales.
  • Les dimensions pour la fixation du socle sont indiquées dans les dessins du socle.
  • En utilisant le RainKit (voir accessoires), il est possible d’obtenir en plus l’indice de protection type 3R.
  • Armoire complète avec anneaux de levage, plaque supérieure, plaque d'entrée de câbles inférieure ainsi qu'une clé
Rail latéral
0396-0001-40-00
Rail latéral
Convient pour profondeur
400 mm
Rail-support
0396-0004-40-00
Rail-support
Convient pour profondeur
400 mm
Rail latéral
0396-0006-40-00
Rail latéral
Convient pour profondeur
400 mm
Etrier-porteur latéral
0396-0015-40-01
Etrier-porteur latéral
Convient pour profondeur
400 mm
Rail-adaptateur pour système de câblage Lütze
0396-0009-40-00
Rail-adaptateur pour système de câblage Lütze
Convient pour profondeur
400 mm
Rail de montage vertical
0391-9010-00-03
Rail de montage vertical
Convient pour hauteur
1000 mm
Tresses de masse
3080-7036-01-38
Tresses de masse
Longueur
360 mm
Variante
complète avec goujons
Tresses de masse
3080-7036-01-00
Tresses de masse
Longueur
80 mm
Variante
complète avec goujons
Tresses de masse
3080-7036-01-20
Tresses de masse
Longueur
200 mm
Variante
complète avec goujons
Tresses de masse
3080-7036-11-36
Tresses de masse
Longueur
360 mm
Variante
sans vis
Tresses de masse
3080-7036-11-20
Tresses de masse
Longueur
200 mm
Variante
sans vis
Tresses de masse
3080-7036-11-00
Tresses de masse
Longueur
80 mm
Variante
sans vis
Tresses de masse
3080-7036-01-30
Tresses de masse
Longueur
300 mm
Variante
complète avec goujons
Tresses de masse
3080-7036-11-30
Tresses de masse
Longueur
300 mm
Variante
sans vis
Rondelles de contact
3003-9036-06-10
Rondelles de contact
Variante
M6
Rondelles de contact
3003-9036-08-20
Rondelles de contact
Variante
M8
Vis de fixation pour le toit
3003-9000-12-25
Vis de fixation pour le toit
Material
Tôle d’acier
Gewinde
M12X25
Vis 6 pans auto
0348-7500-06-12
Vis 6 pans auto
Diamètre de filetage
M 6
Vis 6 pans auto
3003-9500-08-12
Vis 6 pans auto
Diamètre de filetage
M 8
Vis 6 pans auto
3003-9500-08-16
Vis 6 pans auto
Diamètre de filetage
M 8
Vis 6 pans auto
3003-9500-08-20
Vis 6 pans auto
Diamètre de filetage
M 8
Ecrous-clips
2070-9102-34-00
Ecrous-clips
Filetage
M4
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9102-45-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9102-45-01
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9102-46-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9102-46-01
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9102-46-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 2,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9102-46-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
Ecrous-clips
2070-9202-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9202-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9202-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9202-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9202-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9202-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
Ecrous-clips
2070-9203-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 3,2 mm
Pour dimensions de découpe
12,3x12,3 mm
Variante
sans pointe de mise à la terre
Limitateur d´ouverture pour armoires H390/H395, H370/H375
3080-7109-87-00
Limitateur d´ouverture pour armoires H390/H395, H370/H375
Finition
Galvanisée
Matériau
Tôle d’acier
Convient pour type
H390/H395 et H370/H375 pour une largeur de porte à partir de 500 mm
Axe de fermeture
3070-0308-12-00
Axe de fermeture
Variante
4 pans 7 mm
Axe de fermeture
3070-0308-13-00
Axe de fermeture
Variante
4 pans 8 mm
Axe de fermeture
3070-0308-18-00
Axe de fermeture
Variante
double-barre 5 mm
Poignée à levier pivotant avec cache coulissant
3070-0904-55-01
Poignée à levier pivotant avec cache coulissant
Indice de protection
IP40
Variante
avec logo häwa
Charnières 180°
3080-7218-95-10
Charnières 180°
Variante
Charnière droite
Charnières 180°
3080-7218-95-20
Charnières 180°
Variante
Charnière gauche
Platine de montage
0348-6010-00-13
Platine de montage
Convient pour largeur
600 mm
Convient pour hauteur
1000 mm
Platine de montage latérale
0396-3220-00-13
Platine de montage latérale
Convient pour profondeur
400 mm
Platine de montage latérale
0396-3240-00-13
Platine de montage latérale
Convient pour profondeur
400 mm
Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
0396-6001-40-17
Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
Tôle d’acier
Taile de la prisege
350 mm
Socle de 100 mm de hauteur uniquement pour les armoires H390 (affleurant à l'arrière)
0396-6001-41-17
Socle de 100 mm de hauteur uniquement pour les armoires H390 (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
Tôle d’acier
Taile de la prisege
375 mm
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
0396.6002.40.17
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
Tôle d'acier
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Taile de la prisege
350 mm
Socles hauteur 200 mm (affleurant à l'arrière)
0396.6002.41.17
Socles hauteur 200 mm (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
400 mm
Matière
Tôle d’acier
Taile de la prisege
375 mm
