0390-6018-50-07

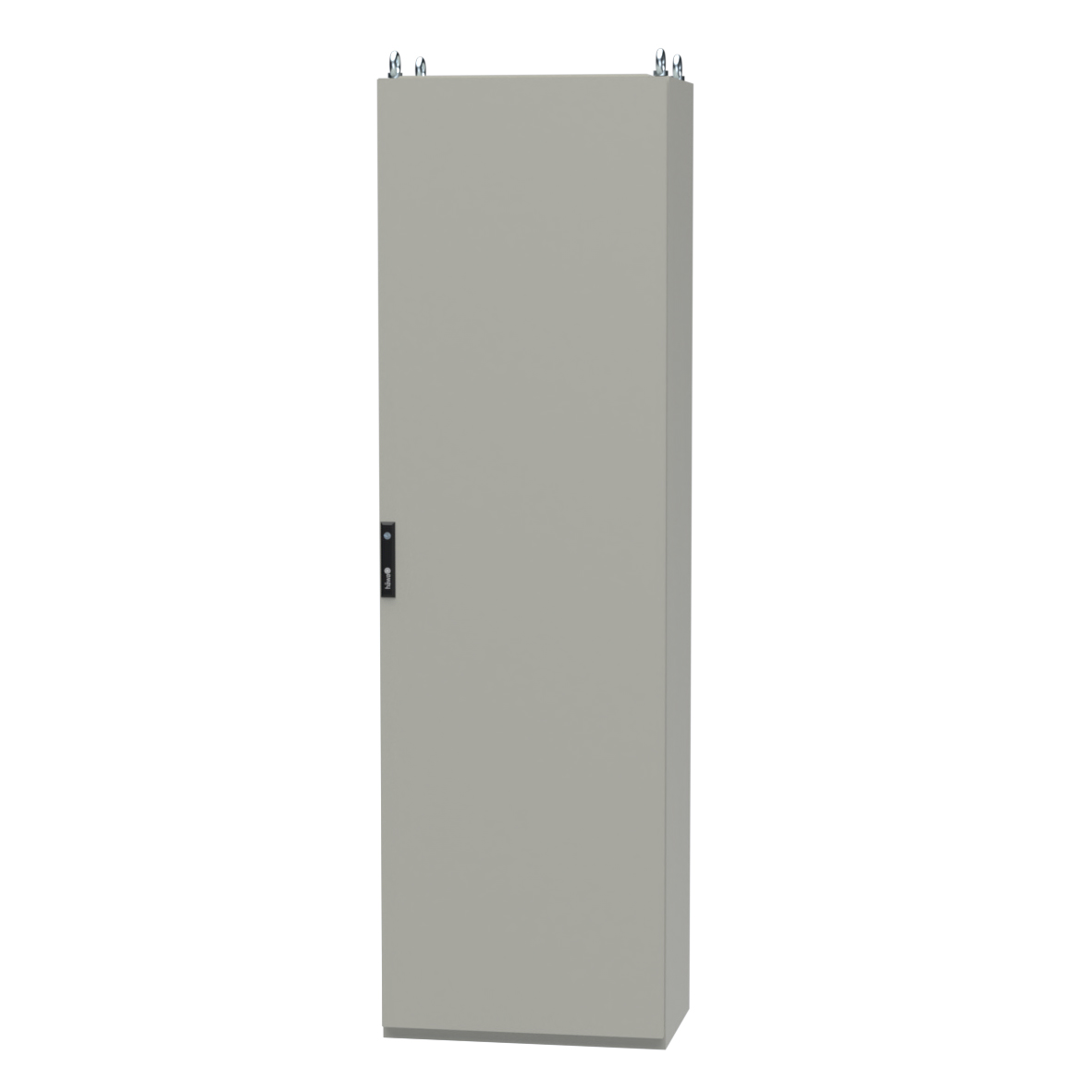

Armoire Tôle d'acier H390, à 1 porte
- Tôle d‘acier
- Armoire monobloc
- Profondeur 500 mm
- Indice de protection IP/Nema/type : voir aux Caractéristiques techniques
- extensions modulaires par des accessoires systèmes
Description du produit
Armoires monoblocs à 1 ou 2 porte(s). Au choix avec ou sans plaque de montage. En option avec rails de montage pour une utilisation à 100% des accessoires häwa.
Mise à la terre selon DIN EN 61439-1, goujons M8x20 sur toutes les pièces mobiles ou amovibles ainsi qu’au toit et au sol, plaque de montage avec vis pour conducteur de protection et plaques de câbles avec perçage.
Les bords rabattus empêchent la pénétration de poussières et d’eau à l’ouverture de la porte
Portes avec joint d’étanchéité injecté en continu, fixation à droite ou à gauche. Fixation standard à droite.
Angle d’ouverture 120° interchangeable à 180°.
Fermeture : portes à 1 battant (également L-1600/2000) et portes chevauchantes L-1200 mm avec serrure à crémone
Fermeture standard double-barre 3 mm.
Cadre de renfort vissé composé de tubes carrés résistants à perforations de fixation de 4,5 mm tous les 25 mm.
Toit amovible, avec 4 anneaux de levage M12 selon DIN 580
Sol avec plaque d’entrée de câbles coulissante divisée en trois parties et perçages de fixation 10,6 mm.
Plaque de montage avec bord C réglable en profondeur tous les 25 mm ; montage rapide et simple grâce aux équerres de fixation häwa
Caractéristiques techniques
-
Référence: 0390-6018-50-07
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Indice de protection: IP55
Type 1, 12 -
Matériau: Tôle d’acier
-
Agrément: cULus
-
Dimensions: largeur : 600 mm épaisseur : 1800 mm profondeur : 500 mm
-
Poids: 82 kg
-
Type d’armoire: Armoires
-
Variante: sans platine de montage
-
Finition: Revêtement poudre RAL 7035, structuré
-
Épaisseur de la tôle: Porte: 2 mm
Angle de toit: 2 mm
La tôle support du plancher: 2,5 mm
Cadre/Corps: 1,5 mm
Panneau arrière: 1,5 mm
Remarque
- Face arrière avec porte à charnières ou autres modifications avec délai de livraison. Prix sur demande.
- Attention: Le support central type 0391-0003-..-00 ne peut pas être combiné avec les rails de montage verticaux type 0391-90..-00-03.Le montage modulaire est possible en utilisant les rails de montage horizontaux/verticaux.
- Avec une largeur de 1600/2000, il vous faudra 2 jeux de traverses de montage horizontales.
- Les dimensions pour la fixation du socle sont indiquées dans les dessins du socle.
- En utilisant le RainKit (voir accessoires), il est possible d’obtenir en plus l’indice de protection type 3R.
- Armoire complète avec anneaux de levage, plaque supérieure, plaque d'entrée de câbles inférieure ainsi qu'une clé
0318-6018-01-37
Cadre pivotant 19" type 0318
Convient pour largeur
600 mm
Convient pour hauteur
1800 mm
Convient pour le type
latéral
0396-7060-00-72
Passe-câbles en caoutchouc pour plaques d‘entrée de câbles
Convient pour largeur
600 mm
0396-7114-60-07
Plateau de travail et bac à plans combinés
Dimension
Largeur (b): 348 mm
Convient pour une largeur: 600 mm (1 porte)
Convient pour une largeur: 1200 mm (2 portes)
Convient pour une largeur: 600 mm (1 porte)
Convient pour une largeur: 1200 mm (2 portes)
2070-9102-34-00
Ecrous-clips
Filetage
M4
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-45-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-45-01
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-01
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 2,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9202-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9203-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 3,2 mm
Pour dimensions de découpe
12,3x12,3 mm
Variante
sans pointe de mise à la terre
3080-7109-87-00
Limitateur d´ouverture pour armoires H390/H395, H370/H375
Finition
Galvanisée
Matériau
Tôle d’acier
Convient pour type
H390/H395 et H370/H375 pour une largeur de porte à partir de 500 mm
3070-0904-55-01
Poignée à levier pivotant avec cache coulissant
Indice de protection
IP40
Variante
avec logo häwa
0396-6001-50-17
Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
Convient pour largeur
600 mm
Convient pour profondeur
500 mm
Matière
Tôle d’acier
Taile de la prisege
450 mm
0396-6001-51-17
Socle de 100 mm de hauteur uniquement pour les armoires H390 (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
500 mm
Matière
Tôle d’acier
Taile de la prisege
475 mm
0396.6002.50.17
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
Convient pour largeur
600 mm
Convient pour profondeur
500 mm
Matière
Tôle d'acier
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Taile de la prisege
450 mm
0396.6002.51.17
Socles hauteur 200 mm (affleurant à l'arrière)
Convient pour largeur
600 mm
Convient pour profondeur
500 mm
Matière
Tôle d’acier
Taile de la prisege
475 mm
0395-6018-00-97
Porte de remplacement pour armoires en tôle d'acier type H390/H395
Convient pour Largeur
600 mm
Convient pour Épaisseur
1800 mm
Matériau
Tôle d’acier
Variante
porte simple à 1 battant
0395-6018-05-97
Porte de remplacement pour armoires en tôle d'acier type H390/H395
Convient pour Largeur
600 mm
Convient pour Épaisseur
1800 mm
Matériau
Tôle d’acier
Variante
Jeu de portes à 2 battants
