3156-0125-00-70-00

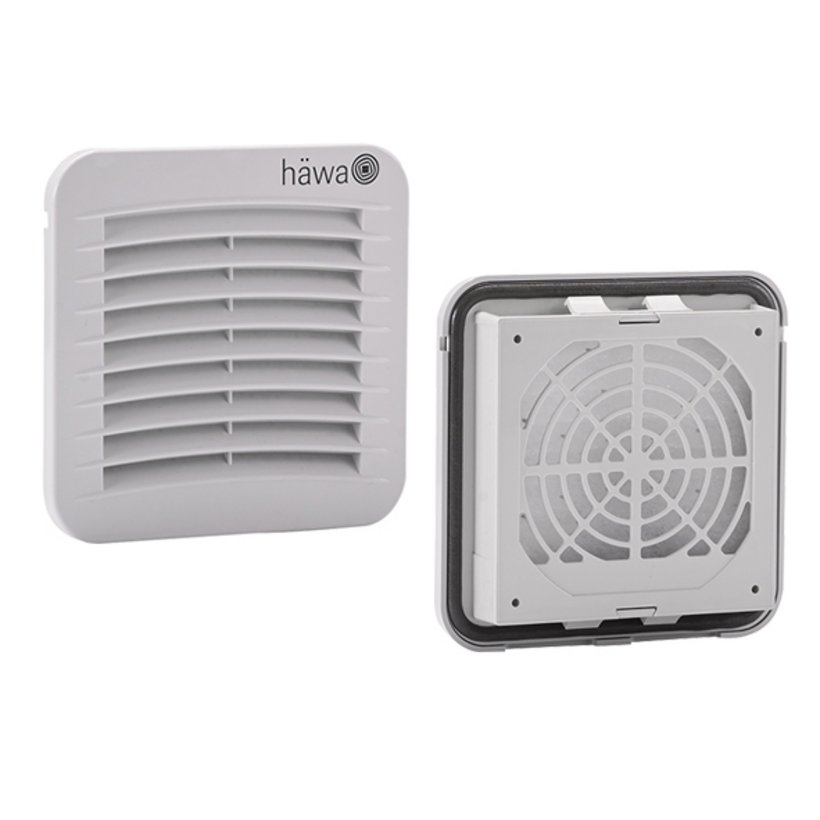

Ventilateurs à filtre FixCool
- Montage rapide grâce au verrouillage sans outil
- Montage par clips robustes en plastique à fixation sûre
- Echange facile du matelas filtre grâce au mécanisme de pliage pratique
- Disponible dans les couleurs standard RAL 7035 et RAL 9005
Description du produit
Ventilateurs à filtre FixCool avec matelas de filtre standard au design innovant pour un refroidissement économique de l'armoire de commande.
La grille avant est en matière plastique robuste, auto-extinguible, avec joint d’étanchéité injecté en continu.
Des clips robustes en plastique permettent un montage rapide à fixation sûre.
Deux rainures auxiliaires latérales facilitent l'ouverture de la grille avant, qui s'ouvre simplement vers l'avant pour échanger le filtre.
Caractéristiques techniques
-
Référence: 3156-0125-00-70-00
-
Indice de protection: IP54
-
Type Rating: Type 12
-
Découpe ventilateur à filtre: 125x125 mm
-
Type: AC15
-
Matériau: coffret plastique : PC/ABS
-
Agrément: cURus; cULus
-
Poids: 0.22 kg
-
Dimensions: largeur : 152 mm épaisseur : 152 mm profondeur : 32.5 mm
-
Finition: RAL 7035
Remarque
- Pour les épaisseurs de paroi de 3 mm (pour les types FC10 / AC10 de 2 mm), utilisez les vis de fixation fournies dans la livraison, comme indiqué dans le mode d'emploi.
- Le rendement d’air peut être augmenté par l’utilisation de plusieurs filtres de sortie ou de filtres de sortie plus grands
- Autres options disponibles sur demande
- 1 ventilateur à filtre FixCool
- Matelas de filtre G3
3156-9003-15-00-00
Matelas filtre de remplacement pour ventilateur à filtre 3156
Convient pour
Ventilateur à filtre FC15 / Filtre de sortie AC15
Largeur
118 mm
Hauteur
110 mm
3156-0125-11-70-00
Ventilateur à filtre FixCool
Tension nominale
115 V AC
Indice de protection
IP54
Perçage du panneaue
125x125 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz : 67/69 m3/h
avec filtre de sortie à 50/60 Hz : 50/52 m3/h
avec filtre de sortie à 50/60 Hz : 50/52 m3/h
Type
FC15
3156-0125-23-70-00
Ventilateur à filtre FixCool
Tension nominale
230 V AC
Indice de protection
IP54
Perçage du panneaue
125x125 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz : 67/69 m3/h
avec filtre de sortie à 50/60 Hz : 50/52 m3/h
avec filtre de sortie à 50/60 Hz : 50/52 m3/h
Type
FC15
3156-0125-24-70-00
Ventilateur à filtre FixCool
Tension nominale
24 V DC
Indice de protection
IP54
Perçage du panneaue
125x125 mm
Rendement d’air
rendement à l’air libre : 67 m3/h
avec filtre de sortie : 50 m3/h
avec filtre de sortie : 50 m3/h
Type
FC15
2629-7402-00-00
Powerlec Vario Plus
Variante
Jeu ventilateur 125
Utilisable pour
Emporte-pièce rond jusqu’à ø 120 mm
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
emporte-pièce carré 125 mm
emporte-pièce rectangulaire jusqu’à 175 mm diagonale
Épaisseur matériel
Tôle d’acier jusqu’à 2,0 mm
Acier inoxydable jusqu’à 1,5 mm
Acier inoxydable jusqu’à 1,5 mm
Effort de découpe
63 kN
Tension de service
18V
