Ventilateur à filtre Détail

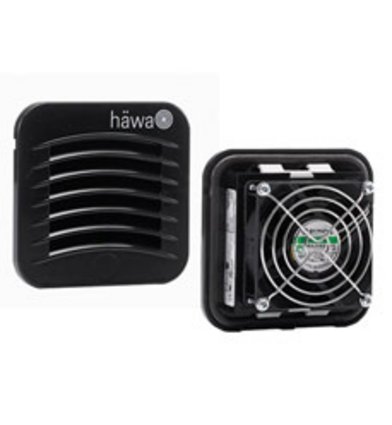

Ventilateur à filtre FixCool

Ventilateurs à filtre FixCool avec matelas de filtre standard au design innovant pour un refroidissement économique de l'armoire de commande.
La grille avant est en matière plastique robuste, auto-extinguible, avec joint d’étanchéité injecté en continu.
Des clips robustes en plastique permettent un montage rapide à fixation sûre.
Le raccordement électrique est effectué par des bornes à ressort (sauf type FC10: torons).
Deux rainures auxiliaires latérales facilitent l'ouverture de la grille avant,…


3156-0092-23-00-00	230 V AC	IP54	92x92 mm	rendement à l’air libre à 50/60 Hz : 35/35 m³/h avec filtre de sortie à 50/60 Hz : 24/24 m³/h	FC10
3156-0092-23-70-00	230 V AC	IP54	92x92 mm	rendement à l’air libre à 50/60 Hz : 35/35 m³/h avec filtre de sortie à 50/60 Hz : 24/24 m³/h	FC10
3156-0092-11-00-00	115 V AC	IP54	92x92 mm	rendement à l’air libre à 50/60 Hz : 35/35 m³/h avec filtre de sortie à 50/60 Hz : 24/24 m³/h	FC10
3156-0092-11-70-00	115 V AC	IP54	92x92 mm	rendement à l’air libre à 50/60 Hz : 35/35 m³/h avec filtre de sortie à 50/60 Hz : 24/24 m³/h	FC10
3156-0092-24-00-00	24 V DC	IP54	92x92 mm	rendement à l’air libre : 50 m³/h avec filtre de sortie : 32 m³/h	FC10
3156-0092-24-70-00	24 V DC	IP54	92x92 mm	rendement à l’air libre : 50 m³/h avec filtre de sortie : 32 m³/h	FC10
3156-0125-23-00-00	230 V AC	IP54	125x125 mm	rendement à l’air libre à 50/60 Hz : 67/69 m³/h avec filtre de sortie à 50/60 Hz : 50/52 m³/h	FC15
3156-0125-23-70-00	230 V AC	IP54	125x125 mm	rendement à l’air libre à 50/60 Hz : 67/69 m³/h avec filtre de sortie à 50/60 Hz : 50/52 m³/h	FC15
3156-0125-11-00-00	115 V AC	IP54	125x125 mm	rendement à l’air libre à 50/60 Hz : 67/69 m³/h avec filtre de sortie à 50/60 Hz : 50/52 m³/h	FC15
3156-0125-11-70-00	115 V AC	IP54	125x125 mm	rendement à l’air libre à 50/60 Hz : 67/69 m³/h avec filtre de sortie à 50/60 Hz : 50/52 m³/h	FC15
3156-0125-24-00-00	24 V DC	IP54	125x125 mm	rendement à l’air libre : 67 m³/h avec filtre de sortie : 50 m³/h	FC15
3156-0125-24-70-00	24 V DC	IP54	125x125 mm	rendement à l’air libre : 67 m³/h avec filtre de sortie : 50 m³/h	FC15
3156-0177-23-00-00	230 V AC	IP54	177x177 mm	rendement à l’air libre à 50/60 Hz: 108/114 m³/h avec filtre de sortie à 50/60 Hz: 75/82 m³/h	FC20
3156-0177-23-70-00	230 V AC	IP54	177x177 mm	rendement à l’air libre à 50/60 Hz: 108/114 m³/h avec filtre de sortie à 50/60 Hz: 75/82 m³/h	FC20
3156-0177-11-00-00	115 V AC	IP54	177x177 mm	rendement à l’air libre à 50/60 Hz: 108/114 m³/h avec filtre de sortie à 50/60 Hz: 75/82 m³/h	FC20
3156-0177-11-70-00	115 V AC	IP54	177x177 mm	rendement à l’air libre à 50/60 Hz: 108/114 m³/h avec filtre de sortie à 50/60 Hz: 75/82 m³/h	FC20
3156-0177-24-00-00	24 V DC	IP54	177x177 mm	rendement à l’air libre : 108 m³/h avec filtre de sortie : 75 m³/h	FC20
3156-0177-24-70-00	24 V DC	IP54	177x177 mm	rendement à l’air libre : 108 m³/h avec filtre de sortie : 75 m³/h	FC20
3156-0223-23-00-00	230 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz: 190/198 m³/h avec filtre de sortie à 50/60 Hz: 130/138 m³/h	FC25
3156-0223-23-70-00	230 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz: 190/198 m³/h avec filtre de sortie à 50/60 Hz: 130/138 m³/h	FC25
3156-0223-11-00-00	115 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz: 190/198 m³/h avec filtre de sortie à 50/60 Hz: 130/138 m³/h	FC25
3156-0223-11-70-00	115 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz: 190/198 m³/h avec filtre de sortie à 50/60 Hz: 130/138 m³/h	FC25
3156-0223-23-01-00	230 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 200/210 m³/h	FC25
3156-0223-23-71-00	230 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 200/210 m³/h	FC25
3156-0223-11-01-00	115 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 200/210 m³/h	FC25
3156-0223-11-71-00	115 V AC	IP54	223 x 223 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 200/210 m³/h	FC25
3156-0223-24-01-00	24 V DC	IP54	223 x 223 mm	rendement à l’air libre : 230 m³/h avec filtre de sortie : 190 m³/h	FC25
3156-0223-24-71-00	24 V DC	IP54	223 x 223 mm	rendement à l’air libre : 230 m³/h avec filtre de sortie : 190 m³/h	FC25
3156-0291-23-00-00	230 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz: 500/525 m³/h avec filtre de sortie à 50/60 Hz: 380/410 m³/h	FC30
3156-0291-23-70-00	230 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz: 500/525 m³/h avec filtre de sortie à 50/60 Hz: 380/410 m³/h	FC30
3156-0291-11-00-00	115 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz: 500/525 m³/h avec filtre de sortie à 50/60 Hz: 380/410 m³/h	FC30
3156-0291-11-70-00	115 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz: 500/525 m³/h avec filtre de sortie à 50/60 Hz: 380/410 m³/h	FC30
3156-0291-23-01-00	230 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 600/530 m³/h	FC30
3156-0291-23-71-00	230 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 600/530 m³/h	FC30
3156-0291-11-01-00	115 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 600/530 m³/h	FC30
3156-0291-11-71-00	115 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 270/280 m³/h avec filtre de sortie à 50/60 Hz : 600/530 m³/h	FC30
3156-0291-40-01-00	400/460 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 850/870 m³/h avec filtre de sortie à 50/60 Hz : 620/640 m³/h	FC30
3156-0291-40-71-00	400/460 V AC	IP54	291 x 291 mm	rendement à l’air libre à 50/60 Hz : 850/870 m³/h avec filtre de sortie à 50/60 Hz : 620/640 m³/h	FC30

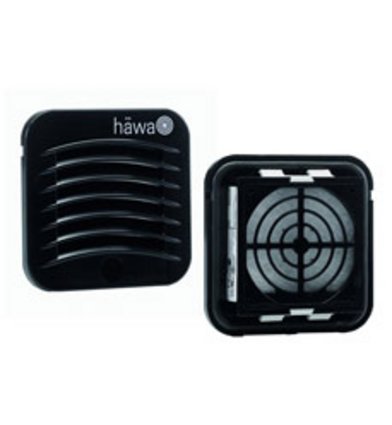

Ventilateurs à filtre FixCool

Ventilateurs à filtre FixCool avec matelas de filtre standard au design innovant pour un refroidissement économique de l'armoire de commande.
La grille avant est en matière plastique robuste, auto-extinguible, avec joint d’étanchéité injecté en continu.
Des clips robustes en plastique permettent un montage rapide à fixation sûre.
Deux rainures auxiliaires latérales facilitent l'ouverture de la grille avant, qui s'ouvre simplement vers l'avant pour échanger le filtre.


3156-0092-00-00-00	IP54	92x92 mm	AC10
3156-0092-00-70-00	IP54	92x92 mm	AC10
3156-0125-00-00-00	IP54	125x125 mm	AC15
3156-0125-00-70-00	IP54	125x125 mm	AC15
3156-0177-00-00-00	IP54	177x177 mm	AC20
3156-0177-00-70-00	IP54	177x177 mm	AC20
3156-0223-00-00-00	IP54	223 x 223 mm	AC25
3156-0223-00-70-00	IP54	223 x 223 mm	AC25
3156-0291-00-00-00	IP54	291 x 291 mm	AC30
3156-0291-00-70-00	IP54	291 x 291 mm	AC30

Filtre de sortie pour ventilateurs à filtre ultraplats

La grille avant peut être facilement repeinte dans les coloris demandés et donc s’adapter à celui de votre installation.
Les grandes découpes de grille avant garantissent un rendement d'air maximum, un niveau sonore très bas ainsi qu'un contrôle de pollution du filtre.
Le principe de conception permet de varier facilement les tailles et de réaliser des solutions économiques pour vos applications spéciales.
Non-polluant car toutes les pièces sont en tôle d'acier zinguée, donc facilement recyclables.
…


3149-0144-00-07	IP42	122x122 mm	0144
3149-0160-00-07	IP42	138x138 mm	0160
3149-0324-00-07	IP42	292x292 mm	0324

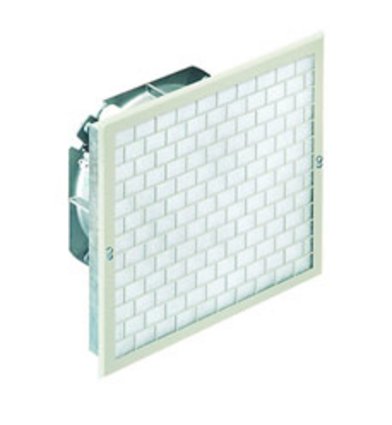

Ventilateurs à filtre ultraplats


3149-0144-23-07-01	230 V AC	IP42	122x122 mm	0144
3149-0144-11-07-01	115 V AC	IP42	122x122 mm	0144
3149-0160-23-07-01	230 V AC	IP42	138x138 mm	0160
3149-0160-11-07-01	115 V AC	IP42	138x138 mm	0160
3149-0324-23-07	230 V AC	IP42	292x292 mm	0324
3149-0324-11-07	115 V AC	IP42	292x292 mm	0324

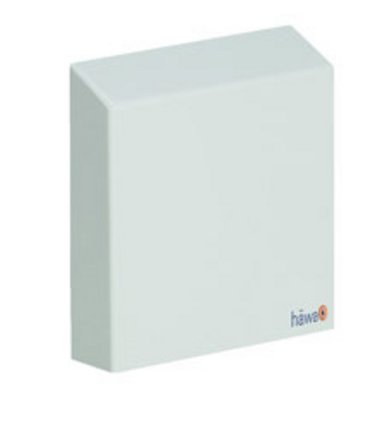

Ventilateurs à filtre IP 55 protégés contre les jets d’eau

Capot de protection livrable soit en tôle d’acier revêtue de poudre soit en acier inoxydable brossé.
Pour un montage sur le toit de l’armoire : protection IP52. Par un montage approprié, la sortie d’air peut être orientée vers l’avant, le côté ou l‘arrière.


3142-0148-02-27	0148	Tôle d’acier
3142-0148-02-25	0148	acier inoxydable
3142-0148-01-17	0148	Tôle d’acier
3142-0148-01-15	0148	acier inoxydable
3142-0148-00-24	0148	Tôle d’acier
3142-0148-00-25	0148	acier inoxydable
3142-0276-02-27	0276	Tôle d’acier
3142-0276-02-25	0276	acier inoxydable
3142-1276-02-27	1276	Tôle d’acier
3142-1276-02-25	1276	acier inoxydable
3142-0276-01-17	0276	Tôle d’acier
3142-0276-01-15	0276	acier inoxydable
3142-1276-01-17	1276	Tôle d’acier
3142-1276-01-15	1276	acier inoxydable
3142-0276-00-24	0276	Tôle d’acier
3142-0276-00-25	0276	acier inoxydable
3142-1276-00-24	1276	Tôle d’acier
3142-1276-00-25	1276	acier inoxydable

Filtres d’entrée pour IP 55 protégés contre les jets d’eau

Capot de protection livrable soit en tôle d’acier revêtue de poudre soit en acier inoxydable brosse.
Pour un montage sur le toit de l’armoire : protection IP52. Par un montage approprié, la sortie d’air peut être orientée vers l’avant, le côté ou l‘arrière.


3142-0148-00-07	IP55	cURus	0148
3142-0148-00-05	IP55	cURus	0148
3142-0276-00-07	IP55	cURus	0276/1276
3142-0276-00-05	IP55	cURus	0276/1276

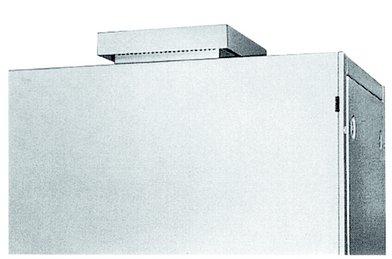

Ventilateurs pour le toit

Pour la dissipation de chaleur vers le haut des armoires de commande.


3148-0300-02-27	230 V AC	IP43	249x249 mm	Ventilateur pour le toit complet
3148-0300-01-17	115 V AC	IP43	249x249 mm	Ventilateur pour le toit complet
3148-0300-00-07		IP43	249x249 mm	Capot pour le toit sans ventilateur

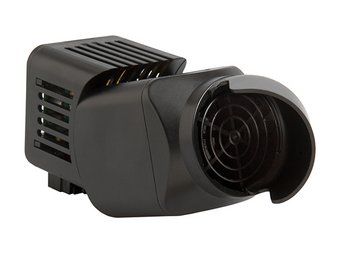

Ventilateurs encastrés

Pour assurer la circulation de l’air à l’intérieur de l’armoire et pour éviter la formation de zones de chaleur.

			Remember
3157-0050-11-23	rendement à l’air libre à 50/60 Hz : 27,6 m³/h	fixation par clips
3157-0051-11-23	rendement à l’air libre à 50/60 Hz : 27,6 m³/h	fixation par vis

Capot de protection contre les jets d’eau AC KIT


6319-3010-00-02	IP56	1, 12, 3R, 4	AC10	Tôle d‘acier, PC/ABS	Ventilateurs à filtre FixCool AC10
6319-3015-00-02	IP56	1, 12, 3R, 4	AC15	Tôle d‘acier, PC/ABS	Ventilateurs à filtre FixCool AC15
6319-3020-00-02	IP56	1, 12, 3R, 4	AC20	Tôle d‘acier, PC/ABS	Ventilateurs à filtre FixCool AC20
6319-3025-00-02	IP56	1, 12, 3R, 4	AC25	Tôle d‘acier, PC/ABS	Ventilateurs à filtre FixCool AC25
6319-3030-00-02	IP56	1, 12, 3R, 4	AC30	Tôle d‘acier, PC/ABS	Ventilateurs à filtre FixCool AC30
6319-5010-00-02	IP56	1, 12, 3R, 4, 4X	AC10	acier inoxydable 1.4301, PC/ABS	Ventilateurs à filtre FixCool AC10
6319-5015-00-02	IP56	1, 12, 3R, 4, 4X	AC15	acier inoxydable 1.4301, PC/ABS	Ventilateurs à filtre FixCool AC15
6319-5020-00-02	IP56	1, 12, 3R, 4, 4X	AC20	acier inoxydable 1.4301, PC/ABS	Ventilateurs à filtre FixCool AC20
6319-5025-00-02	IP56	1, 12, 3R, 4, 4X	AC25	acier inoxydable 1.4301, PC/ABS	Ventilateurs à filtre FixCool AC25
6319-5030-00-02	IP56	1, 12, 3R, 4, 4X	AC30	acier inoxydable 1.4301, PC/ABS	Ventilateurs à filtre FixCool AC30

Capot de protection contre les jets d’eau FC KIT


6319-3110-30-02	24 V DC	IP56	FC10	Tôle d‘acier, PC/ABS	rendement à l’air libre : 50 m³/h	Ventilateur à filtre FixCool FC10
6319-3115-30-02	24 V DC	IP56	FC15	Tôle d‘acier, PC/ABS	rendement à l’air libre : 67 m³/h	Ventilateur à filtre FixCool FC15
6319-3120-30-02	24 V DC	IP56	FC20	Tôle d‘acier, PC/ABS	rendement à l’air libre 108 m³/h	Ventilateur à filtre FixCool FC20
6319-3125-31-02	24 V DC	IP56	FC25	Tôle d‘acier, PC/ABS	rendement à l’air libre : 230 m³/h	Ventilateur à filtre FixCool FC25
6319-5110-30-02	24 V DC	IP56	FC10	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 50 m³/h	Ventilateur à filtre FixCool FC10
6319-5115-30-02	24 V DC	IP56	FC15	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 67 m³/h	Ventilateur à filtre FixCool FC25
6319-5120-30-02	24 V DC	IP56	FC20	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre 108 m³/h	Ventilateur à filtre FixCool FC20
6319-5125-31-02	24 V DC	IP56	FC25	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 230 m³/h	Ventilateur à filtre FixCool FC25
6319-3110-10-02	115 V AC	IP56	FC10	Tôle d‘acier, PC/ABS	rendement à l’air libre : 35/35 m³/h	Ventilateur à filtre FixCool FC10
6319-3115-10-02	115 V AC	IP56	FC15	Tôle d‘acier, PC/ABS	rendement à l’air libre : 67/69 m³/h	Ventilateur à filtre FixCool FC15
6319-3120-10-02	115 V AC	IP56	FC20	Tôle d‘acier, PC/ABS	rendement à l’air libre 108/114 m³/h	Ventilateur à filtre FixCool FC20
6319-3125-11-02	115 V AC	IP56	FC25	Tôle d‘acier, PC/ABS	rendement à l’air libre : 270/280 m³/h	Ventilateur à filtre FixCool FC25
6319-3130-11-02	115 V AC	IP56	FC30	Tôle d‘acier, PC/ABS	rendement à l’air libre : 700/630 m³/h	Ventilateur à filtre FixCool FC30
6319-5110-10-02	115 V AC	IP56	FC10	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 35/35 m³/h	Ventilateur à filtre FixCool FC10
6319-5115-10-02	115 V AC	IP56	FC15	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 67/69 m³/h	Ventilateur à filtre FixCool FC15
6319-5120-10-02	115 V AC	IP56	FC20	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre 108/114 m³/h	Ventilateur à filtre FixCool FC20
6319-5125-11-02	115 V AC	IP56	FC25	acier inoxydable 1.4301	rendement à l’air libre : 270/280 m³/h	Ventilateur à filtre FixCool FC25
6319-5130-11-02	115 V AC	IP56	FC30	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 700/630 m³/h	Ventilateur à filtre FixCool FC30
6319-3110-20-02	230 V AC	IP56	FC10	Tôle d‘acier, PC/ABS	rendement à l’air libre : 35/35 m³/h	Ventilateur à filtre FixCool FC10
6319-3115-20-02	230 V AC	IP56	FC15	Tôle d‘acier, PC/ABS	rendement à l’air libre : 67/69 m³/h	Ventilateur à filtre FixCool FC15
6319-3120-20-02	230 V AC	IP56	FC20	Tôle d‘acier, PC/ABS	rendement à l’air libre 108/114 m³/h	Ventilateur à filtre FixCool FC20
6319-3125-21-02	230 V AC	IP56	FC25	Tôle d‘acier, PC/ABS	rendement à l’air libre : 270/280 m³/h	Ventilateur à filtre FixCool FC25
6319-3130-21-02	230 V AC	IP56	FC30	Tôle d‘acier, PC/ABS	rendement à l’air libre : 700/630 m³/h	Ventilateur à filtre FixCool FC30
6319-5110-20-02	230 V AC	IP56	FC10	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 35/35 m³/h	Ventilateur à filtre FixCool FC10
6319-5115-20-02	230 V AC	IP56	FC15	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 67/69 m³/h	Ventilateur à filtre FixCool FC15
6319-5120-20-02	230 V AC	IP56	FC20	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre 108/114 m³/h	Ventilateur à filtre FixCool FC20
6319-5125-21-02	230 V AC	IP56	FC25	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 270/280 m³/h	Ventilateur à filtre FixCool FC25
6319-5130-21-02	230 V AC	IP56	FC30	acier inoxydable 1.4301, PC/ABS	rendement à l’air libre : 700/630 m³/h	Ventilateur à filtre FixCool FC30
