3156-0177-00-70-00

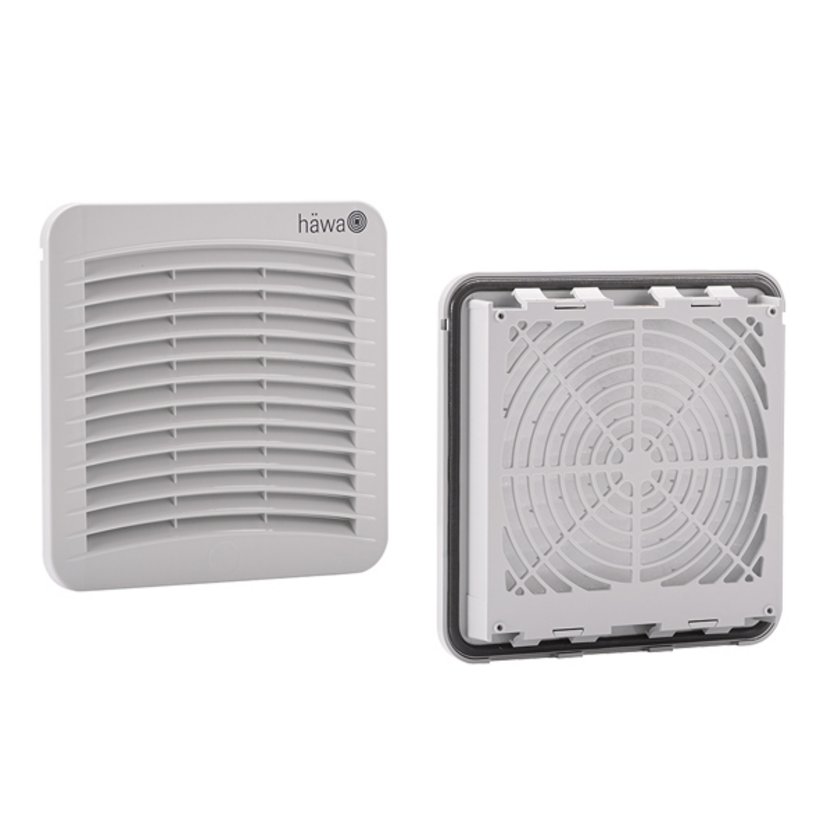

Ventilateurs à filtre FixCool
- Montage rapide grâce au verrouillage sans outil
- Montage par clips robustes en plastique à fixation sûre
- Echange facile du matelas filtre grâce au mécanisme de pliage pratique
- Disponible dans les couleurs standard RAL 7035 et RAL 9005
Description du produit
Ventilateurs à filtre FixCool avec matelas de filtre standard au design innovant pour un refroidissement économique de l'armoire de commande.
La grille avant est en matière plastique robuste, auto-extinguible, avec joint d’étanchéité injecté en continu.
Des clips robustes en plastique permettent un montage rapide à fixation sûre.
Deux rainures auxiliaires latérales facilitent l'ouverture de la grille avant, qui s'ouvre simplement vers l'avant pour échanger le filtre.
Caractéristiques techniques
-
Référence: 3156-0177-00-70-00
-
Indice de protection: IP54
-
Type Rating: Type 12
-
Découpe ventilateur à filtre: 177x177 mm
-
Type: AC20
-
Matériau: coffret plastique : PC/ABS
-
Agrément: cURus; cULus
-
Poids: 0.37 kg
-
Dimensions: largeur : 204 mm épaisseur : 204 mm profondeur : 33.5 mm
-
Finition: RAL 7035
Remarque
- Pour les épaisseurs de paroi de 3 mm (pour les types FC10 / AC10 de 2 mm), utilisez les vis de fixation fournies dans la livraison, comme indiqué dans le mode d'emploi.
- Le rendement d’air peut être augmenté par l’utilisation de plusieurs filtres de sortie ou de filtres de sortie plus grands
- Autres options disponibles sur demande
- 1 ventilateur à filtre FixCool
- Matelas de filtre G3
3156-9003-20-00-00
Matelas filtre de remplacement pour ventilateur à filtre 3156
Convient pour
Ventilateur à filtre FC20 / Filtre de sortie AC20
Largeur
170 mm
Hauteur
162 mm
3156-0177-11-70-00
Ventilateur à filtre FixCool
Tension nominale
115 V AC
Indice de protection
IP54
Perçage du panneaue
177x177 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz: 108/114 m3/h
avec filtre de sortie à 50/60 Hz: 75/82 m3/h
avec filtre de sortie à 50/60 Hz: 75/82 m3/h
Type
FC20
3156-0177-23-70-00
Ventilateur à filtre FixCool
Tension nominale
230 V AC
Indice de protection
IP54
Perçage du panneaue
177x177 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz: 108/114 m3/h
avec filtre de sortie à 50/60 Hz: 75/82 m3/h
avec filtre de sortie à 50/60 Hz: 75/82 m3/h
Type
FC20
3156-0177-24-70-00
Ventilateur à filtre FixCool
Tension nominale
24 V DC
Indice de protection
IP54
Perçage du panneaue
177x177 mm
Rendement d’air
rendement à l’air libre : 108 m3/h
avec filtre de sortie : 75 m3/h
avec filtre de sortie : 75 m3/h
Type
FC20
