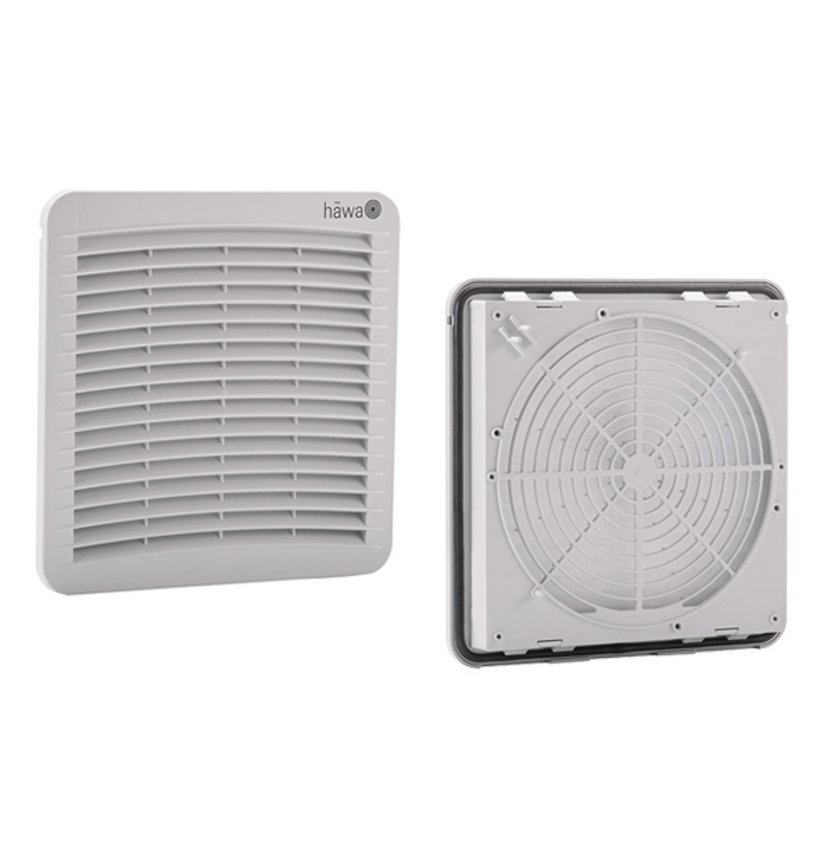

3156-0223-00-70-00
Ventilateurs à filtre FixCool
- Montage rapide grâce au verrouillage sans outil
- Montage par clips robustes en plastique à fixation sûre
- Echange facile du matelas filtre grâce au mécanisme de pliage pratique
- Disponible dans les couleurs standard RAL 7035 et RAL 9005
Description du produit
Ventilateurs à filtre FixCool avec matelas de filtre standard au design innovant pour un refroidissement économique de l'armoire de commande.
La grille avant est en matière plastique robuste, auto-extinguible, avec joint d’étanchéité injecté en continu.
Des clips robustes en plastique permettent un montage rapide à fixation sûre.
Deux rainures auxiliaires latérales facilitent l'ouverture de la grille avant, qui s'ouvre simplement vers l'avant pour échanger le filtre.
Caractéristiques techniques
-
Référence: 3156-0223-00-70-00
-
Indice de protection: IP54
-
Type Rating: Type 12
-
Découpe ventilateur à filtre: 223 x 223 mm
-
Type: AC25
-
Matériau: coffret plastique : PC/ABS
-
Agrément: cURus; cULus
-
Poids: 0.54 kg
-
Dimensions: largeur : 250 mm épaisseur : 250 mm profondeur : 47.5 mm
-
Finition: RAL 7035
Remarque
- Pour les épaisseurs de paroi de 3 mm (pour les types FC10 / AC10 de 2 mm), utilisez les vis de fixation fournies dans la livraison, comme indiqué dans le mode d'emploi.
- Le rendement d’air peut être augmenté par l’utilisation de plusieurs filtres de sortie ou de filtres de sortie plus grands
- Autres options disponibles sur demande
- 1 ventilateur à filtre FixCool
- Matelas de filtre G3
3156-9003-25-00-00
Matelas filtre de remplacement pour ventilateur à filtre 3156
Convient pour
Ventilateur à filtre FC25 / Filtre de sortie AC25
Largeur
215 mm
Hauteur
204 mm
3156-0223-11-70-00
Ventilateur à filtre FixCool
Tension nominale
115 V AC
Indice de protection
IP54
Perçage du panneaue
223 x 223 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz: 190/198 m3/h
avec filtre de sortie à 50/60 Hz: 130/138 m3/h
avec filtre de sortie à 50/60 Hz: 130/138 m3/h
Type
FC25
3156-0223-11-71-00
Ventilateur à filtre FixCool
Tension nominale
115 V AC
Indice de protection
IP54
Perçage du panneaue
223 x 223 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz : 270/280 m3/h
avec filtre de sortie à 50/60 Hz : 200/210 m3/h
avec filtre de sortie à 50/60 Hz : 200/210 m3/h
Type
FC25
3156-0223-23-70-00
Ventilateur à filtre FixCool
Tension nominale
230 V AC
Indice de protection
IP54
Perçage du panneaue
223 x 223 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz: 190/198 m3/h
avec filtre de sortie à 50/60 Hz: 130/138 m3/h
avec filtre de sortie à 50/60 Hz: 130/138 m3/h
Type
FC25
3156-0223-23-71-00
Ventilateur à filtre FixCool
Tension nominale
230 V AC
Indice de protection
IP54
Perçage du panneaue
223 x 223 mm
Rendement d’air
rendement à l’air libre à 50/60 Hz : 270/280 m3/h
avec filtre de sortie à 50/60 Hz : 200/210 m3/h
avec filtre de sortie à 50/60 Hz : 200/210 m3/h
Type
FC25
3156-0223-24-71-00
Ventilateur à filtre FixCool
Tension nominale
24 V DC
Indice de protection
IP54
Perçage du panneaue
223 x 223 mm
Rendement d’air
rendement à l’air libre : 230 m3/h
avec filtre de sortie : 190 m3/h
avec filtre de sortie : 190 m3/h
Type
FC25
