3336-3630-30-07

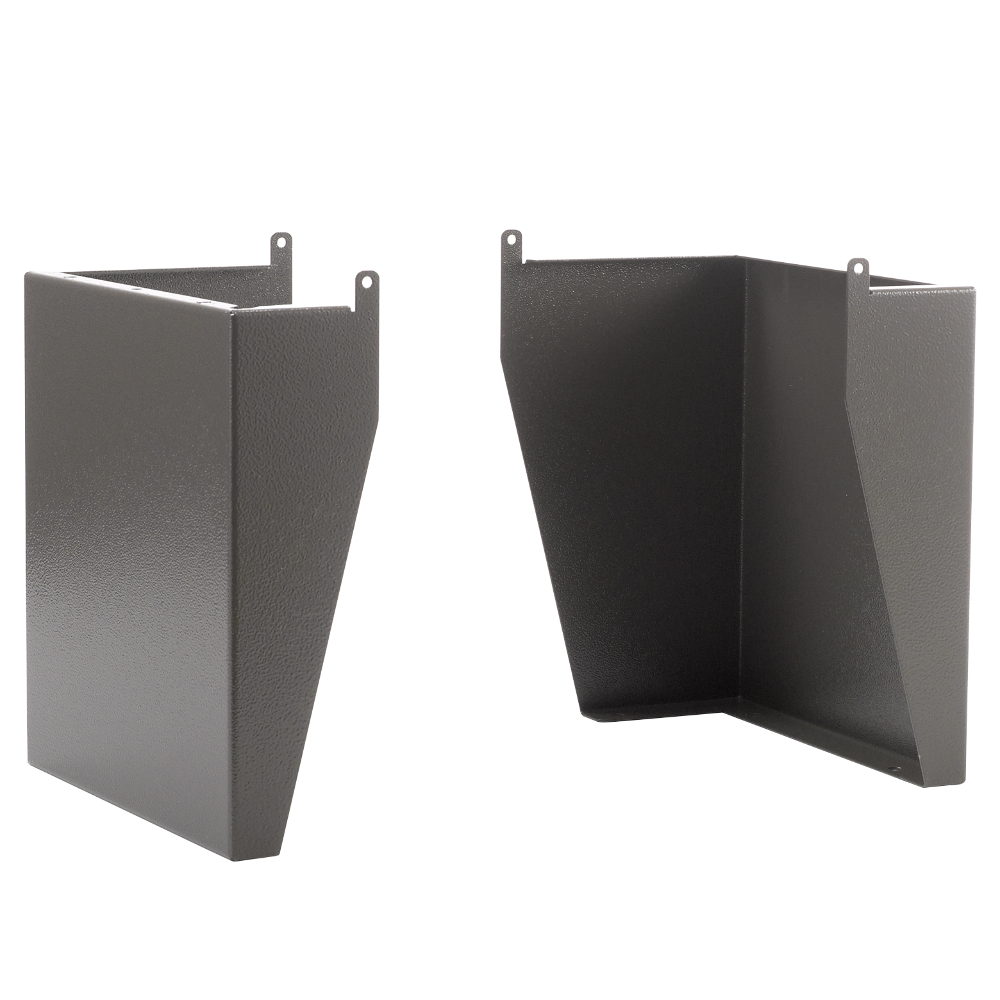

Pieds
- sert à l’installation sur le sol
- les plaques d’entrée de câbles sont encore accessibles
Description du produit
supports pour soubassement
En bas 3 perçages Ø 9 mm pour chaque support pour la fixation au sol
Pour chaque support 3 perçages Ø 6 mm en haut et 2 perçages latéraux pour la fixation du coffret
Caractéristiques techniques
-
Référence: 3336-3630-30-07
-
Matériau: Tôle d’acier
-
épaisseur: 300 mm
-
Convient pour profondeur: 300 mm
-
Épaisseur de la tôle: 1,5 mm
-
Finition: Revêtement poudre RAL 7022, structuré
Remarque
- Les perçages de fixation Ø 6 mm au coffret doivent être arrangés par le client.
- 1 kit composé de 2 supports avec 10 pièces vis à dent d’arrêt M5x12 et 10 pièces écrous à dent d’arrêt M5 pour la fixation du coffret
3331-1010-30-07
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1010-30-17
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1012-30-07
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1012-30-17
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1014-30-07
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1400 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1014-30-17
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1000 mm
Épaisseur
1400 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1291-30-07
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1200 mm
Épaisseur
915 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-1291-30-17
Coffret mural série 33, en tôle d'acier 2 portes
Largeur
1200 mm
Épaisseur
915 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 2, 5, 12
Type 1, 2, 5, 12
Agrément
cULus
3331-4060-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
400 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-4060-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
400 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-5050-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
500 mm
Épaisseur
500 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-5050-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
500 mm
Épaisseur
500 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6012-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6012-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8010-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8010-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8012-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8012-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8060-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8060-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8080-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-8080-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
800 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9110-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1070 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9110-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1070 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9112-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9112-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9115-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1525 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9115-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
1525 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9191-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
915 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-9191-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
915 mm
Épaisseur
915 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-4060-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
400 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-4060-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
400 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-5050-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
500 mm
Épaisseur
500 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-5050-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
500 mm
Épaisseur
500 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-6012-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-6012-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-6080-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-6080-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-8010-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-8010-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
1000 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-8012-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-8012-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
1200 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-8080-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-8080-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
800 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
Données CAD et autres formats de fichiers:
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.
