3331-1291-30-17

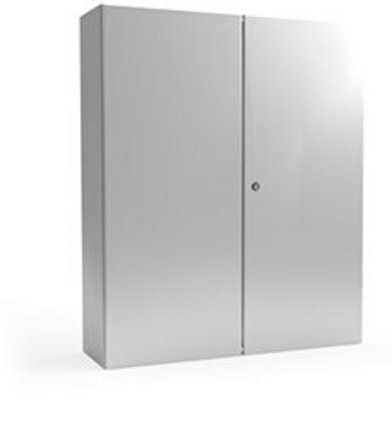

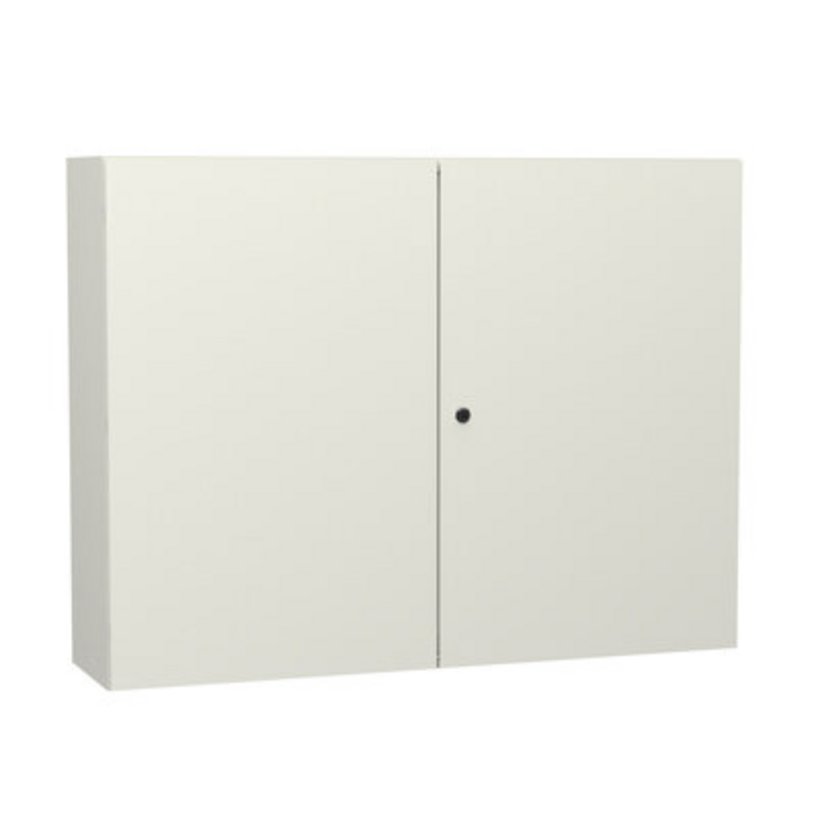

Coffret mural série 33, en tôle d'acier 2 portes
Description du produit
Coffret mural à deux portes se chevauchant. Au choix avec ou sans plaque de montage.
Raccordement de protection DIN EN 61439-1, goujons M6x12 sur porte et boîtier.
Grâce aux bords doublement rabattus 26,5 mm et une fente de porte étroite, les particules de poussière et l'eau ne peuvent pas pénétrer dans les coffrets à l'ouverture des portes.
Charnières en métal, angle d’ouverture 180°.
Fermeture : xxx -barre 3 mm.
A partir porte équipée des deux côtés de profilés de renfort / profilés perforés et perçages de fixation 3,6 mm tous les 25 mm.
A partir sol équipé de plaques d’entrée de câbles à l’intérieur, en tôle d’acier.
Platine de montage en face arrière avec vis M8x35 bloquée par contre-écrou à bords rabattus 20 mm, positionnée à demeure.
Fixation murale : face arrière avec 4 perçages 9 mm.
Caractéristiques techniques
-
Référence: 3331-1291-30-17
-
Variante: avec platine de montage
-
Matériau: Tôle d’acier
-
largeur: 1200 mm
-
épaisseur: 915 mm
-
profondeur: 300 mm
-
Poids: 71.86 kg
-
Platine de montage incluse: 0331-1291-00-13
-
Nombre de plaques d'entrée de câble: 2
-
Taille de la plaque d’entrée de câbles: taille 2
-
Épaisseur de la tôle: Corps: 1,5 mm
Porte: 2 mm -
Profondeur de montage maxi.: T-24 mm
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré
-
Fermeture: boîtier en matière plastique, axe de fermeture : GD Zn noir, came : zinguée
-
Platine de montage: galvanisée sendzimir, 2,5 mm bord rabattu 20 mm
-
Agrément: cULus
-
Indice de protection: IP55
Type 1, 2, 5, 12
Remarque
- Fermeture par poignée compacte 3070-0908-00-01 (pour demi cylindre ). Autres modifications sur demande.
