0360-7003-60-07

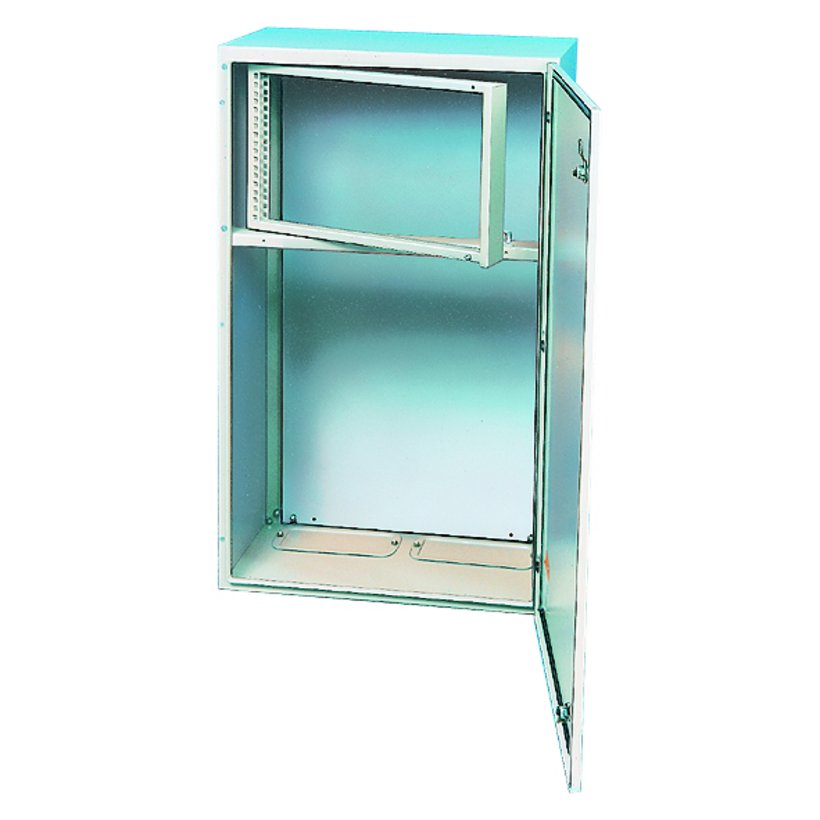

Cadre pivotant
Description du produit
Cadre pivotant 19" pour coffrets SN avec L = 600 mm.
Mise à la terre selon DIN EN 61439-1, raccordement au cadre.
Angle d’ouverture 120° ou 180° (les supports de cadre sont prévus pour un pivotement du cadre de 180°).
Verrouillage : cage tournante 3 mm double-barre.
Fixation à droite ou à gauche.
Caractéristiques techniques
-
Référence: 0360-7003-60-07
-
Matériau: Tôle d'acier 1,5 mm
-
épaisseur: 217 mm
-

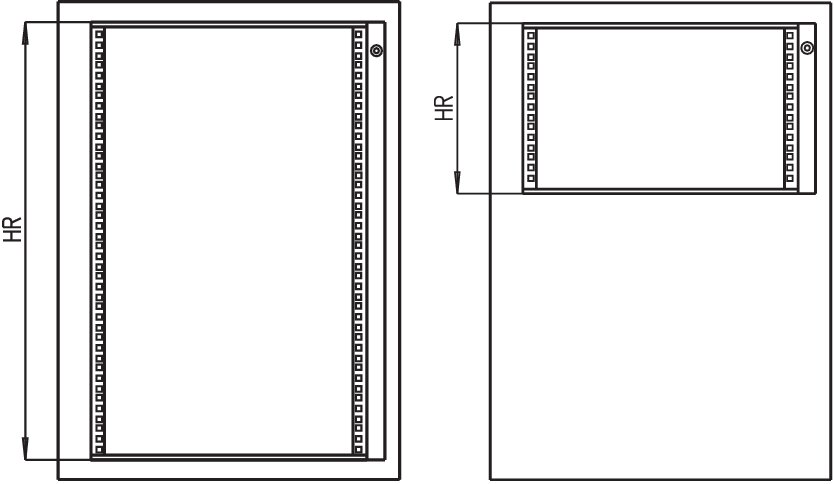

HR: 165 mm
-
HE: 3
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré
-
Profondeur de montage maxi.: 240 mm
Remarque

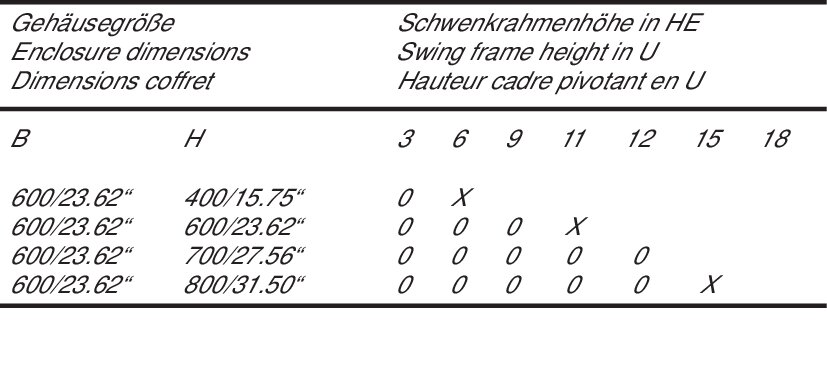

- Uniquement pour coffrets de 600 mm de largeur
- 1 cadre pivotant complet avec supports montés et pièces de fixation
0335-6010-49-07
Pupitre H335 en tôle d‘acier, 1 porte
Largeur
600 mm
Épaisseur
977 mm
Profondeur
492 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
0335-6010-49-17
Pupitre H335 en tôle d‘acier, 1 porte
Largeur
600 mm
Épaisseur
977 mm
Profondeur
492 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
3331-6040-20-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
400 mm
Profondeur
200 mm
Variante
sans platine de montage
3331-6040-20-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
400 mm
Profondeur
200 mm
Variante
avec platine de montage
3331-6040-35-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
400 mm
Profondeur
350 mm
Variante
sans platine de montage
3331-6040-35-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
400 mm
Profondeur
350 mm
Variante
avec platine de montage
3331-6060-20-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
200 mm
Variante
sans platine de montage
3331-6060-20-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
200 mm
Variante
avec platine de montage
3331-6060-35-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
350 mm
Variante
sans platine de montage
3331-6060-35-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
350 mm
Variante
avec platine de montage
3331-6060-40-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
400 mm
Variante
sans platine de montage
3331-6060-40-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
600 mm
Profondeur
400 mm
Variante
avec platine de montage
3331-6070-20-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
700 mm
Profondeur
200 mm
Variante
sans platine de montage
3331-6070-20-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
700 mm
Profondeur
200 mm
Variante
avec platine de montage
3331-6080-20-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
sans platine de montage
3331-6080-20-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
avec platine de montage
3331-6080-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-6080-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-6080-40-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
sans platine de montage
3331-6080-40-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
avec platine de montage
3331-6040-20-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
400 mm
Profondeur
200 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6040-20-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
400 mm
Profondeur
200 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6040-35-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
400 mm
Profondeur
350 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6040-35-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
400 mm
Profondeur
350 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-20-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
200 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-20-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
200 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-35-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
350 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-35-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
350 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-40-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6060-40-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
600 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6070-20-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
700 mm
Profondeur
200 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6070-20-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
700 mm
Profondeur
200 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-20-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-20-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-40-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-40-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
