0360-7015-60-07

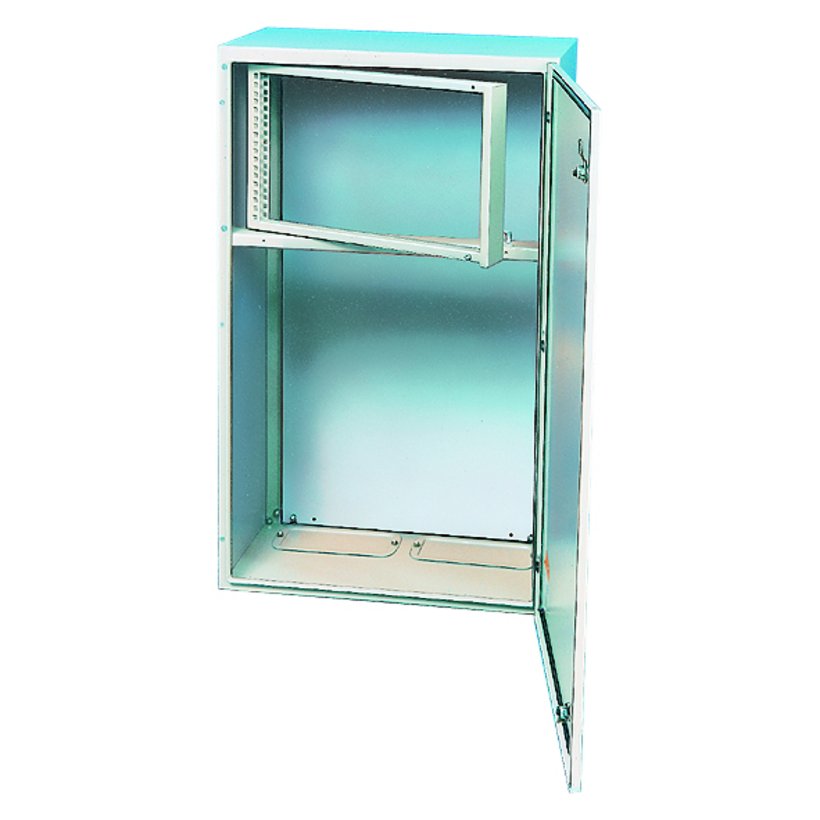

Cadre pivotant
Description du produit
Cadre pivotant 19" pour coffrets SN avec L = 600 mm.
Mise à la terre selon DIN EN 61439-1, raccordement au cadre.
Angle d’ouverture 120° ou 180° (les supports de cadre sont prévus pour un pivotement du cadre de 180°).
Verrouillage : cage tournante 3 mm double-barre.
Fixation à droite ou à gauche.
Caractéristiques techniques
-
Référence: 0360-7015-60-07
-
Matériau: Tôle d'acier 1,5 mm
-
épaisseur: 750 mm
-
HR: 698 mm
-
HE: 15
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Finition: Revêtement poudre RAL 7035, structuré
-
Profondeur de montage maxi.: 240 mm
Remarque
- Uniquement pour coffrets de 600 mm de largeur
- 1 cadre pivotant complet avec supports montés et pièces de fixation
3331-6080-20-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
sans platine de montage
3331-6080-20-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
avec platine de montage
3331-6080-30-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
3331-6080-30-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
3331-6080-40-06
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
sans platine de montage
3331-6080-40-16
Coffret mural série 33-CEM en tôle d'acier
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
avec platine de montage
3331-6080-20-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-20-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
200 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-30-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
300 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-40-07
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
sans platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
3331-6080-40-17
Coffret mural série 33 en tôle d'acier, 1 porte
Largeur
600 mm
Épaisseur
800 mm
Profondeur
400 mm
Variante
avec platine de montage
Indice de protection
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Agrément
cULus
Données CAD et autres formats de fichiers:
