1204-0610-00-00

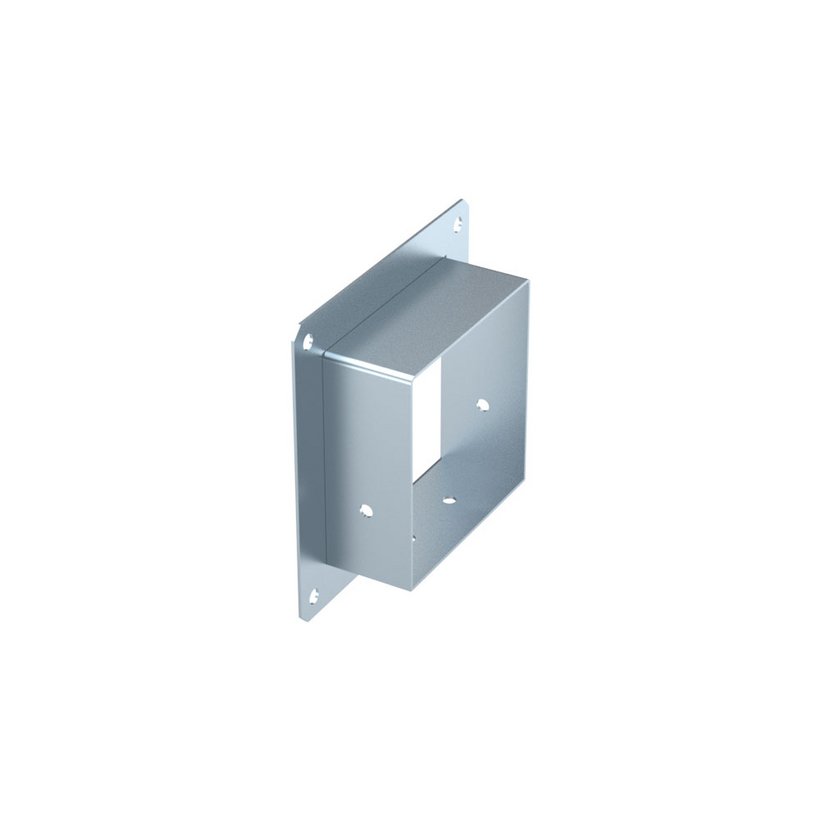

Flasque d'accouplement
- Version stable
Description du produit
Pour la fixation de caniveaux aux coffrets, armoires et machines, etc.
Caractéristiques techniques
-
Référence: 1204-0610-00-00
-
Type: Système de caniveaux à câbles type 1204
-
Section transversale: 100 x 100 mm
-
Cote F: 140 mm
-
Indice de protection: IP2X
-
Matériau: Tôle d’acier
-
Finition: zinguée électrolytiquement
-
Epaisseur de tôle: 1,5 mm
-
Poids: 0.3 kg
Remarque
- Cet accessoire est équipé de perçages pour recevoir les vis de fixation des raccords en U ou des équerres de raccordement.
- Le raccordement aux différents accessoires est effectué par des raccords en U ou des équerres de raccordement.
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.
- La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
- 1 flasque d'accouplement
1204-0010-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Longueur
500 mm
Matériau
Tôle d’acier
1204-0010-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Longueur
1000 mm
Matériau
Tôle d’acier
1204-0010-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Longueur
2000 mm
Matériau
Tôle d’acier
1204-0310-13-00
Coude
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Angle
45°
Sens de montage
horizontale
Matériau
Tôle d’acier
1204-0310-90-00
Coude
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Angle
90°
Sens de montage
horizontale
Matériau
Tôle d’acier
1204-0410-00-00
Tés
Type
Système de caniveaux à câbles type 1204
Section
100 x 100 mm
Angle
90°
Sens de montage
quelconque
Matériau
Tôle d’acier
Instructions de montage:
Données CAD et autres formats de fichiers:
