Accessoires Typ 1204/1207

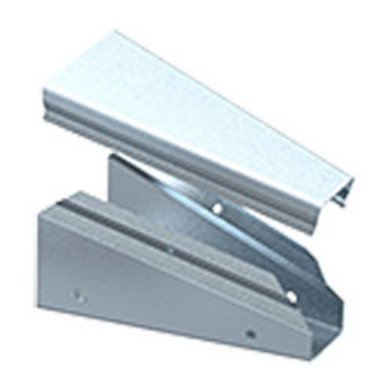

Pièces de réduction

Sert à la réduction ou à l’extension d’une dimension de caniveau à l’autre.
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips.
Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Insertion directe et continue de câbles grâce aux extrémités chanfreinées du caniveau à câbles.
Cet accessoire est équipé de perçages pour recevoir les vis de fixation des équerres de raccordement.


1204-0706-03-00	Système de caniveaux à câbles type 1204	de 60 x 60 mm á 30 x 30 mm	115 mm	Tôle d’acier
1204-0710-06-00	Système de caniveaux à câbles type 1204	de100 x 100 mm á 60 x 60 mm	150 mm	Tôle d’acier
1204-0715-10-01	Système de caniveaux à câbles type 1204	de 150 x 150 mm à 100 x 100 mm	185 mm	Tôle d’acier
1204-0730-15-00	Système de caniveaux à câbles type 1204	de 300 x 150 mm à 150 x 150 mm	280 mm	Tôle d’acier
1207-0706-03-00	Système de caniveaux à câbles type 1207	de 60 x 60 mm á 30 x 30 mm	115 mm	acier inoxydable 1.4301
1207-0710-06-00	Système de caniveaux à câbles type 1207	de100 x 100 mm á 60 x 60 mm	150 mm	acier inoxydable 1.4301
1207-0715-10-01	Système de caniveaux à câbles type 1207	de 150 x 150 mm à 100 x 100 mm	185 mm	acier inoxydable 1.4301
1207-0730-15-00	Système de caniveaux à câbles type 1207	de 300 x 150 mm à 150 x 150 mm	280 mm	acier inoxydable 1.4301

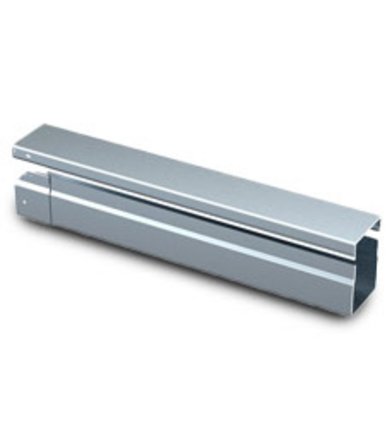

Pièce télescopique


1204-1006-03-00	Système de caniveaux à câbles type 1204	60 x 60 mm	Longueur: 75 mm - 450 mm	Tôle d’acier
1204-1010-03-00	Système de caniveaux à câbles type 1204	100 x 100 mm	Longueur: 75 mm - 450 mm	Tôle d’acier
1204-1015-03-00	Système de caniveaux à câbles type 1204	150 x 150 mm	Longueur: 75 mm - 450 mm	Tôle d’acier
1204-1030-03-00	Système de caniveaux à câbles type 1204	300 x 150 mm	Longueur: 75 mm - 450 mm	Tôle d’acier
1207-1006-03-00	Système de caniveaux à câbles type 1207	60 x 60 mm		acier inoxydable 1.4301
1207-1010-03-00	Système de caniveaux à câbles type 1207	100 x 100 mm		acier inoxydable 1.4301
1207-1015-03-00	Système de caniveaux à câbles type 1207	150 x 150 mm		acier inoxydable 1.4301
1207-1030-03-00	Système de caniveaux à câbles type 1207	300 x 150 mm		acier inoxydable 1.4301

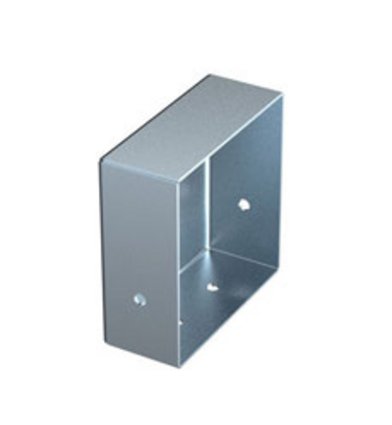

Pièce terminale

Pour la fermeture de fins de caniveaux à câbles.
Cet accessoire possède des perçages pour les vis de fixation des raccords en U ou des équerres de raccordement.


1204-0203-00-00	Système de caniveaux à câbles type 1204	30 x 30 mm	42 mm	Tôle d’acier
1204-0206-00-00	Système de caniveaux à câbles type 1204	60 x 60 mm	42 mm	Tôle d’acier
1204-0210-00-00	Système de caniveaux à câbles type 1204	100 x 100 mm	42 mm	Tôle d’acier
1204-0215-00-00	Système de caniveaux à câbles type 1204	150 x 150 mm	42 mm	Tôle d’acier
1204-0230-00-00	Système de caniveaux à câbles type 1204	300 x 150 mm	42 mm	Tôle d’acier
1207-0203-00-00	Système de caniveaux à câbles type 1207	30 x 30 mm	42 mm	acier inoxydable 1.4301
1207-0206-00-00	Système de caniveaux à câbles type 1207	60 x 60 mm	42 mm	acier inoxydable 1.4301
1207-0210-00-00	Système de caniveaux à câbles type 1207	100 x 100 mm	42 mm	acier inoxydable 1.4301
1207-0215-00-00	Système de caniveaux à câbles type 1207	150 x 150 mm	42 mm	acier inoxydable 1.4301
1207-0230-00-00	Système de caniveaux à câbles type 1207	300 x 150 mm	42 mm	acier inoxydable 1.4301

Flasque d'accouplement

Pour la fixation de caniveaux aux coffrets, armoires et machines, etc.


1204-0606-00-00	Système de caniveaux à câbles type 1204	60 x 60 mm	Tôle d’acier
1204-0610-00-00	Système de caniveaux à câbles type 1204	100 x 100 mm	Tôle d’acier
1204-0615-00-00	Système de caniveaux à câbles type 1204	150 x 150 mm	Tôle d’acier
1204-0630-00-00	Système de caniveaux à câbles type 1204	300 x 150 mm	Tôle d’acier
1204-0803-35-03	Système de caniveaux à câbles type 1204	30 x 30 mm	Tôle d’acier
1207-0606-00-00	Système de caniveaux à câbles type 1207	60 x 60 mm	acier inoxydable 1.4301
1207-0610-00-00	Système de caniveaux à câbles type 1207	100 x 100 mm	acier inoxydable 1.4301
1207-0615-00-00	Système de caniveaux à câbles type 1207	150 x 150 mm	acier inoxydable 1.4301
1207-0630-00-00	Système de caniveaux à câbles type 1207	300 x 150 mm	acier inoxydable 1.4301
1207-0803-35-03	Système de caniveaux à câbles type 1207	30 x 30 mm	acier inoxydable 1.4301

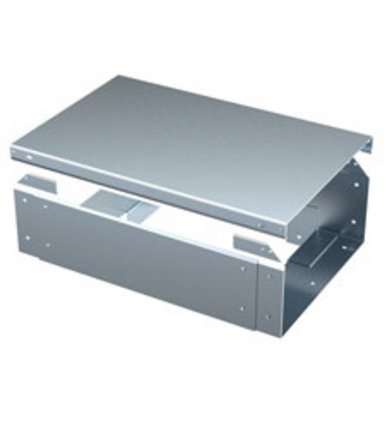

Coude réversible


1204-1430-90-01	Système de caniveaux à câbles type 1204	300 x 150 mm	90°	Sortie à droite en arrière	Tôle d’acier
1204-1430-90-02	Système de caniveaux à câbles type 1204	300 x 150 mm	90°	Sortie à gauche en arrière	Tôle d’acier
1207-1430-90-01	Système de caniveaux à câbles type 1207	300 x 150 mm	90°	Sortie à droite en arrière	acier inoxydable 1.4301
1207-1430-90-02	Système de caniveaux à câbles type 1207	300 x 150 mm	90°	Sortie à gauche en arrière	acier inoxydable 1.4301

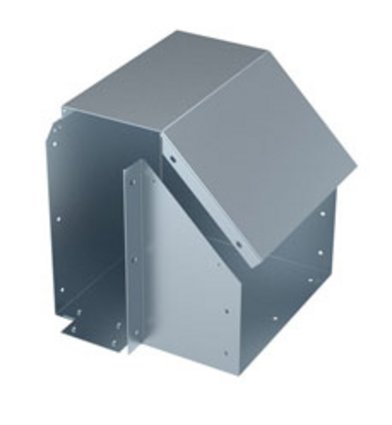

Coude réversible

Sortie verticale du sens de guidage de câbles horizontal.
Cette pièce usinée possède des perçages pour les vis de fixation des raccords en U ou des équerres de raccordement.

					Remember
1204-1530-00-00	Système de caniveaux à câbles type 1204	300 x 150 mm	Tôle d’acier	zinguée électrolytiquement
1207-1530-00-00	Système de caniveaux à câbles type 1207	300 x 150 mm	acier inoxydable 1.4301	Brossée à l’extérieur

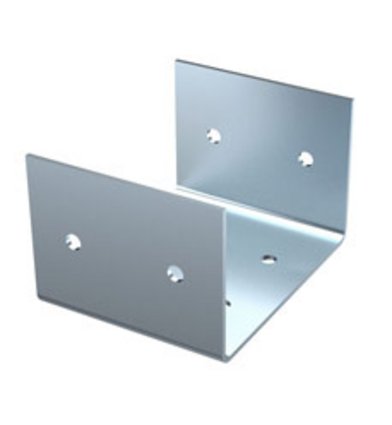

Raccord en U


1204-0106-10-00	Système de caniveaux à câbles type 1204	60 x 60 mm		horizontale	avec perçages
1204-0106-10-01	Système de caniveaux à câbles type 1204	60 x 60 mm		horizontale	avec filetage
1204-0110-10-00	Système de caniveaux à câbles type 1204	100 x 100 mm		horizontale	avec perçages
1204-0110-10-01	Système de caniveaux à câbles type 1204	100 x 100 mm		horizontale	avec filetage
1204-0110-20-38	Système de caniveaux à câbles type 1204	100 x 100 mm		horizontale	Version longue avec perçages
1204-0110-21-38	Système de caniveaux à câbles type 1204	100 x 100 mm		horizontale	Version longue avec filetage
1204-0115-10-00	Système de caniveaux à câbles type 1204	150 x 150 mm		horizontale	avec perçages
1204-0115-10-01	Système de caniveaux à câbles type 1204	150 x 150 mm		horizontale	avec filetage
1204-0115-20-38	Système de caniveaux à câbles type 1204	150 x 150 mm		horizontale	Version longue avec perçages
1204-0115-21-38	Système de caniveaux à câbles type 1204	150 x 150 mm		horizontale	Version longue avec filetage
1204-0130-10-00	Système de caniveaux à câbles type 1204	300 x 150 mm		horizontale	avec perçages
1204-0130-10-01	Système de caniveaux à câbles type 1204	300 x 150 mm		horizontale	avec filetage
1204-0130-20-38	Système de caniveaux à câbles type 1204	300 x 150 mm		horizontale	Version longue avec perçages
1204-0130-21-38	Système de caniveaux à câbles type 1204	300 x 150 mm		horizontale	Version longue avec filetage
1204-0803-12-03	Système de caniveaux à câbles type 1204	30 x 30 mm		horizontale	avec perçages
1204-0803-13-03	Système de caniveaux à câbles type 1204	30 x 30 mm	90°	horizontal à gauche, à droite	avec perçages
1204-0803-45-03	Système de caniveaux à câbles type 1204	30 x 30 mm	45°	horizontale	avec perçages
1204-0803-61-03	Système de caniveaux à câbles type 1204	30 x 30 mm	90°		avec perçages
1204-0803-67-03	Système de caniveaux à câbles type 1204	30 x 30 mm	90°		avec perçages
1204-0803-90-03	Système de caniveaux à câbles type 1204	30 x 30 mm	90°	horizontale	avec perçages
1207-0106-10-00	Système de caniveaux à câbles type 1207	60 x 60 mm		horizontale	avec perçages
1207-0106-10-01	Système de caniveaux à câbles type 1207	60 x 60 mm		horizontale	avec filetage
1207-0110-10-00	Système de caniveaux à câbles type 1207	100 x 100 mm		horizontale	avec perçages
1207-0110-10-01	Système de caniveaux à câbles type 1207	100 x 100 mm		horizontale	avec filetage
1207-0110-20-38	Système de caniveaux à câbles type 1207	100 x 100 mm		horizontale	Version longue avec perçages
1207-0110-21-36	Système de caniveaux à câbles type 1207	100 x 100 mm		horizontale	Version longue avec filetage
1207-0115-10-00	Système de caniveaux à câbles type 1207	150 x 150 mm		horizontale	avec perçages
1207-0115-10-01	Système de caniveaux à câbles type 1207	150 x 150 mm		horizontale	avec filetage
1207-0115-20-38	Système de caniveaux à câbles type 1207	150 x 150 mm		horizontale	Version longue avec perçages
1207-0115-21-38	Système de caniveaux à câbles type 1207	150 x 150 mm		horizontale	Version longue avec filetage
1207-0130-10-00	Système de caniveaux à câbles type 1207	300 x 150 mm		horizontale	avec perçages
1207-0130-10-01	Système de caniveaux à câbles type 1207	300 x 150 mm		horizontale	avec filetage
1207-0130-20-38	Système de caniveaux à câbles type 1207	300 x 150 mm		horizontale	Version longue avec perçages
1207-0130-21-38	Système de caniveaux à câbles type 1207	300 x 150 mm		horizontale	Version longue avec filetage
1207-0803-12-03	Système de caniveaux à câbles type 1207	30 x 30 mm		horizontale	avec perçages
1207-0803-13-03	Système de caniveaux à câbles type 1207	30 x 30 mm	90°	horizontal à gauche, à droite	avec perçages
1207-0803-45-03	Système de caniveaux à câbles type 1207	30 x 30 mm	45°	horizontale	avec perçages
1207-0803-61-03	Système de caniveaux à câbles type 1207	30 x 30 mm	90°		avec perçages
1207-0803-67-03	Système de caniveaux à câbles type 1207	30 x 30 mm	90°		avec perçages
1207-0803-90-03	Système de caniveaux à câbles type 1207	30 x 30 mm	90°	horizontale	avec perçages

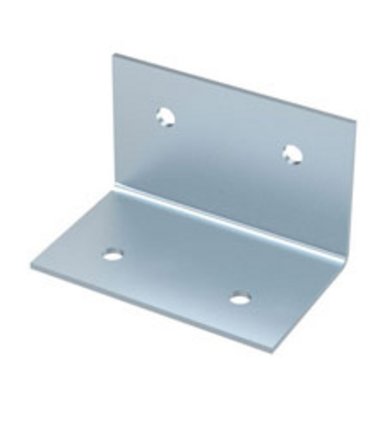

Equerre de raccordement


1204-0106-30-00	Système de caniveaux à câbles type 1204	60 x 60 mm		avec perçages
1204-0106-30-01	Système de caniveaux à câbles type 1204	60 x 60 mm		avec filetage
1204-0106-40-00	Système de caniveaux à câbles type 1204	60 x 60 mm	45°	avec perçages
1204-0106-41-00	Système de caniveaux à câbles type 1204	60 x 60 mm	45°	avec filetage
1204-0106-50-90	Système de caniveaux à câbles type 1204	60 x 60 mm	90°	avec perçages
1204-0106-51-90	Système de caniveaux à câbles type 1204	60 x 60 mm	90°	avec filetage
1204-0106-60-00	Système de caniveaux à câbles type 1204	60 x 60 mm	22,5°	avec perçages
1204-0106-61-00	Système de caniveaux à câbles type 1204	60 x 60 mm	22,5°	avec filetage
1204-0110-30-00	Système de caniveaux à câbles type 1204	100 x 100 mm		avec perçages
1204-0110-30-01	Système de caniveaux à câbles type 1204	100 x 100 mm		avec filetage
1204-0110-40-35	Système de caniveaux à câbles type 1204	100 x 100 mm	45°	avec perçages
1204-0110-41-35	Système de caniveaux à câbles type 1204	100 x 100 mm	45°	avec filetage
1204-0110-50-90	Système de caniveaux à câbles type 1204	100 x 100 mm	90°	avec perçages
1204-0110-51-90	Système de caniveaux à câbles type 1204	100 x 100 mm	90°	avec filetage
1204-0110-60-57	Système de caniveaux à câbles type 1204	100 x 100 mm	22,5°	avec perçages
1204-0110-61-57	Système de caniveaux à câbles type 1204	100 x 100 mm	22,5°	avec filetage
1204-0115-30-01	Système de caniveaux à câbles type 1204	150 x 150 mm		avec filetage
1204-0115-41-35	Système de caniveaux à câbles type 1204	150 x 150 mm	45°	avec filetage
1204-0115-51-90	Système de caniveaux à câbles type 1204	150 x 150 mm	90°	avec filetage
1204-0115-61-57	Système de caniveaux à câbles type 1204	150 x 150 mm	22,5°	avec filetage
1207-0106-30-00	Système de caniveaux à câbles type 1207	60 x 60 mm		avec perçages
1207-0106-30-01	Système de caniveaux à câbles type 1207	60 x 60 mm		avec filetage
1207-0106-40-00	Système de caniveaux à câbles type 1207	60 x 60 mm	45°	avec perçages
1207-0106-41-00	Système de caniveaux à câbles type 1207	60 x 60 mm	45°	avec filetage
1207-0106-50-90	Système de caniveaux à câbles type 1207	60 x 60 mm	90°	avec perçages
1207-0106-51-90	Système de caniveaux à câbles type 1207	60 x 60 mm	90°	avec filetage
1207-0106-60-00	Système de caniveaux à câbles type 1207	60 x 60 mm	22,5°	avec perçages
1207-0106-61-00	Système de caniveaux à câbles type 1207	60 x 60 mm	22,5°	avec filetage
1207-0110-30-00	Système de caniveaux à câbles type 1207	100 x 100 mm		avec perçages
1207-0110-30-01	Système de caniveaux à câbles type 1207	100 x 100 mm		avec filetage
1207-0110-40-35	Système de caniveaux à câbles type 1207		45°	avec perçages
1207-0110-41-35	Système de caniveaux à câbles type 1207	100 x 100 mm	45°	avec filetage
1207-0110-50-90	Système de caniveaux à câbles type 1207	100 x 100 mm	90°	avec perçages
1207-0110-51-90	Système de caniveaux à câbles type 1207	100 x 100 mm	90°	avec filetage
1207-0110-60-57	Système de caniveaux à câbles type 1207	100 x 100 mm	22,5°	avec perçages
1207-0110-61-57	Système de caniveaux à câbles type 1207	100 x 100 mm	22,5°	avec filetage
1207-0115-30-01	Système de caniveaux à câbles type 1207	150 x 150 mm		avec filetage
1207-0115-41-35	Système de caniveaux à câbles type 1207	150 x 150 mm	45°	avec filetage
1207-0115-51-90	Système de caniveaux à câbles type 1207	150 x 150 mm	22,5°	avec filetage
1207-0115-61-57	Système de caniveaux à câbles type 1207	150 x 150 mm	22,5°	avec filetage

Panneau de séparation pour caniveaux droits

Les caniveaux à câbles peuvent être divisés en deux parties à l’aide de panneaux de séparation. Ainsi il est possible d'insérer des lignes de commande séparées des lignes d'alimentation ou d'insérer des lignes électriques avec des lignes hydrauliques ou pneumatiques dans le même caniveau.


1204-0715-05-00	Système de caniveaux à câbles type 1204	150 x 150 mm + 300 x 150 mm	498 mm	Tôle d’acier
1204-0715-10-00	Système de caniveaux à câbles type 1204	150 x 150 mm + 300 x 150 mm	998 mm	Tôle d’acier
1204-0715-20-00	Système de caniveaux à câbles type 1204	150 x 150 mm + 300 x 150 mm	1998 mm	Tôle d’acier
1207-0715-05-00	Système de caniveaux à câbles type 1207	150 x 150 mm + 300 x 150 mm	498 mm	acier inoxydable 1.4301
1207-0715-10-00	Système de caniveaux à câbles type 1207	150 x 150 mm + 300 x 150 mm	998 mm	acier inoxydable 1.4301
1207-0715-20-00	Système de caniveaux à câbles type 1207	150 x 150 mm + 300 x 150 mm	1998 mm	acier inoxydable 1.4301
