1207-1530-00-00

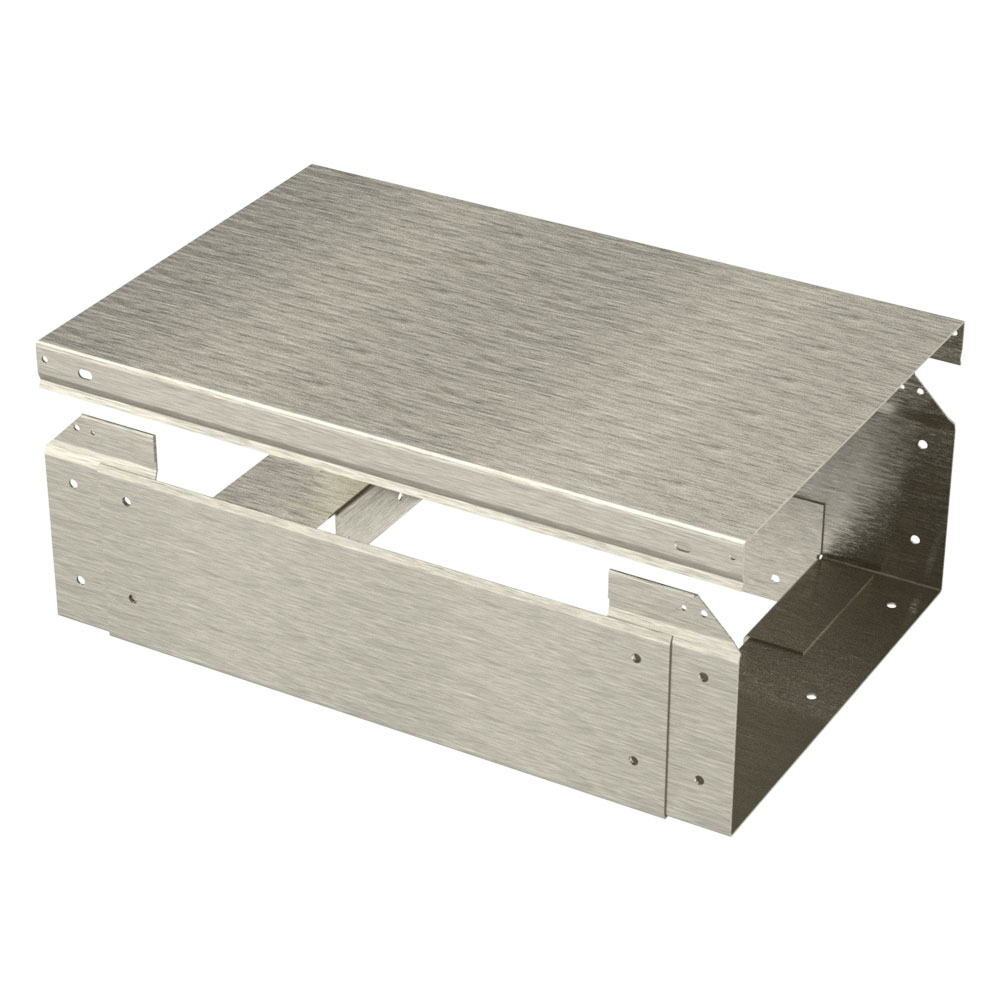

Coude réversible
- Insertion directe et continue des câbles
Description du produit
Sortie verticale du sens de guidage de câbles horizontal.
Cette pièce usinée possède des perçages pour les vis de fixation des raccords en U ou des équerres de raccordement.
Caractéristiques techniques
-
Référence: 1207-1530-00-00
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 300 x 150 mm
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Epaisseur de tôle: 1,5 mm
-
Poids: 5.3 kg
Remarque
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.
- La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
- 1 té réversible avec couvercle
1207-0030-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Longueur
500 mm
Matériau
acier inoxydable 1.4301
1207-0030-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Longueur
1000 mm
Matériau
acier inoxydable 1.4301
1207-0030-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Longueur
2000 mm
Matériau
acier inoxydable 1.4301
1207-0330-13-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
45°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0330-90-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0430-00-00
Tés
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-1330-00-90
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
1207-1330-01-35
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1330-02-25
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1330-02-70
Coude
Type
Système de caniveaux à câbles type 1207
Section
300 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
