1207-0003-20-00

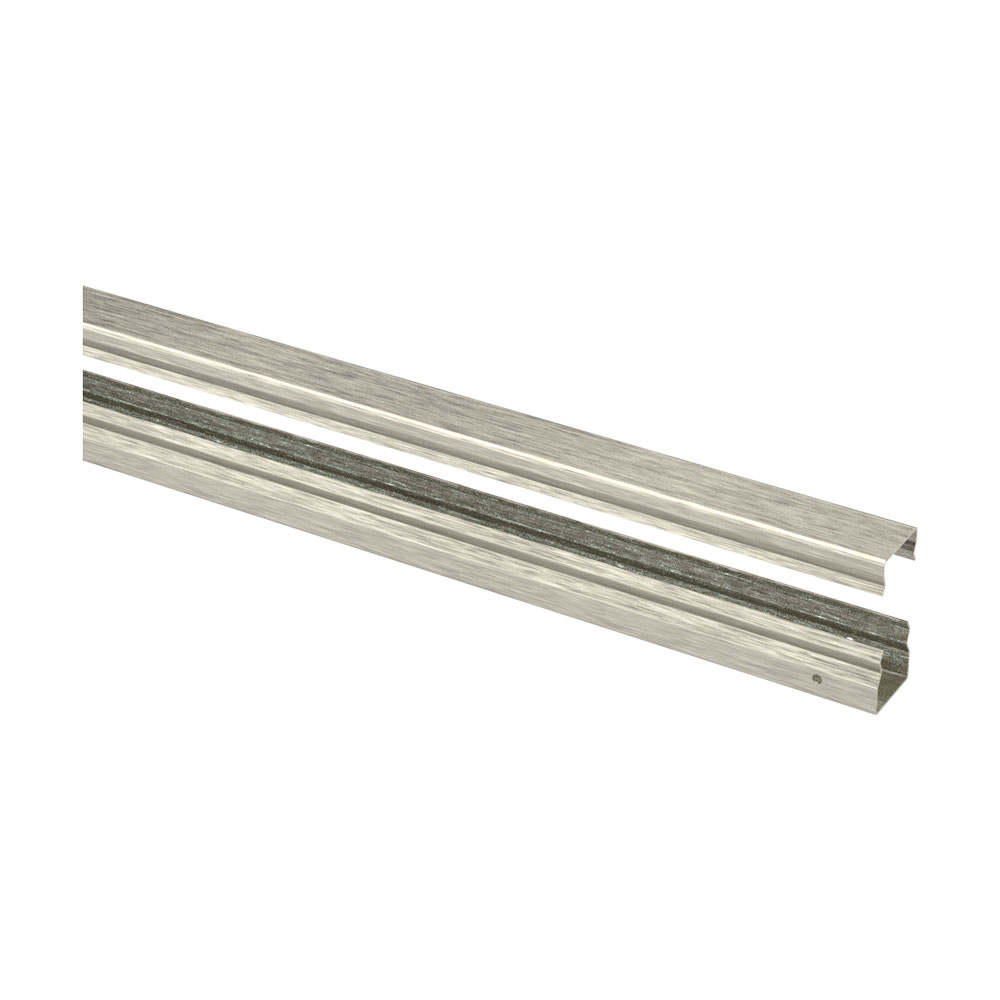

Caniveau à câbles
- Insertion ouverte et continue
- On obtient la plus haute flexibilité grâce à des accessoires ingénieux.
Description du produit
Grâce à leur faible encombrement, il est facile de retirer les couvercles fixés par clips. L’installation terminée, vous pouvez au besoin les fixer par des vis.
Des fins de caniveaux en biseau permettent une insertion ouverte et continue de lignes.
Les fins de caniveaux possèdent des perçages pour les vis de fixation des raccords en U ou des équerres de raccordement.
Caractéristiques techniques
-
Référence: 1207-0003-20-00
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 30 x 30 mm
-
Longueur: 2000 mm
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: 1,5 mm
-
Poids: 2.2 kg
Remarque
- La réalisation simple de longueurs intermédiaires s’effectue par une mise à longueur du caniveau avec une scie à métaux ou scie à ruban, puis par un découpage des trous d’assemblage avec une pince de poinçonnage universelle 1204-1301-06-00.
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
- 1 caniveau à câbles avec couvercle
1207-0706-03-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 60 x 60 mm á 30 x 30 mm
Longueur
115 mm
Matériau
acier inoxydable 1.4301
1207-0203-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Longueur
42 mm
Matériau
acier inoxydable 1.4301
1207-0803-12-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Sens de montage
horizontale
Version
avec perçages
1207-0803-13-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Angle
90°
Sens de montage
horizontal à gauche, à droite
Version
avec perçages
1207-0803-45-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Angle
45°
Sens de montage
horizontale
Version
avec perçages
1207-0803-61-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Angle
90°
Version
avec perçages
1207-0803-67-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Angle
90°
Version
avec perçages
1207-0803-90-03
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
30 x 30 mm
Angle
90°
Sens de montage
horizontale
Version
avec perçages
