1207-0015-10-00

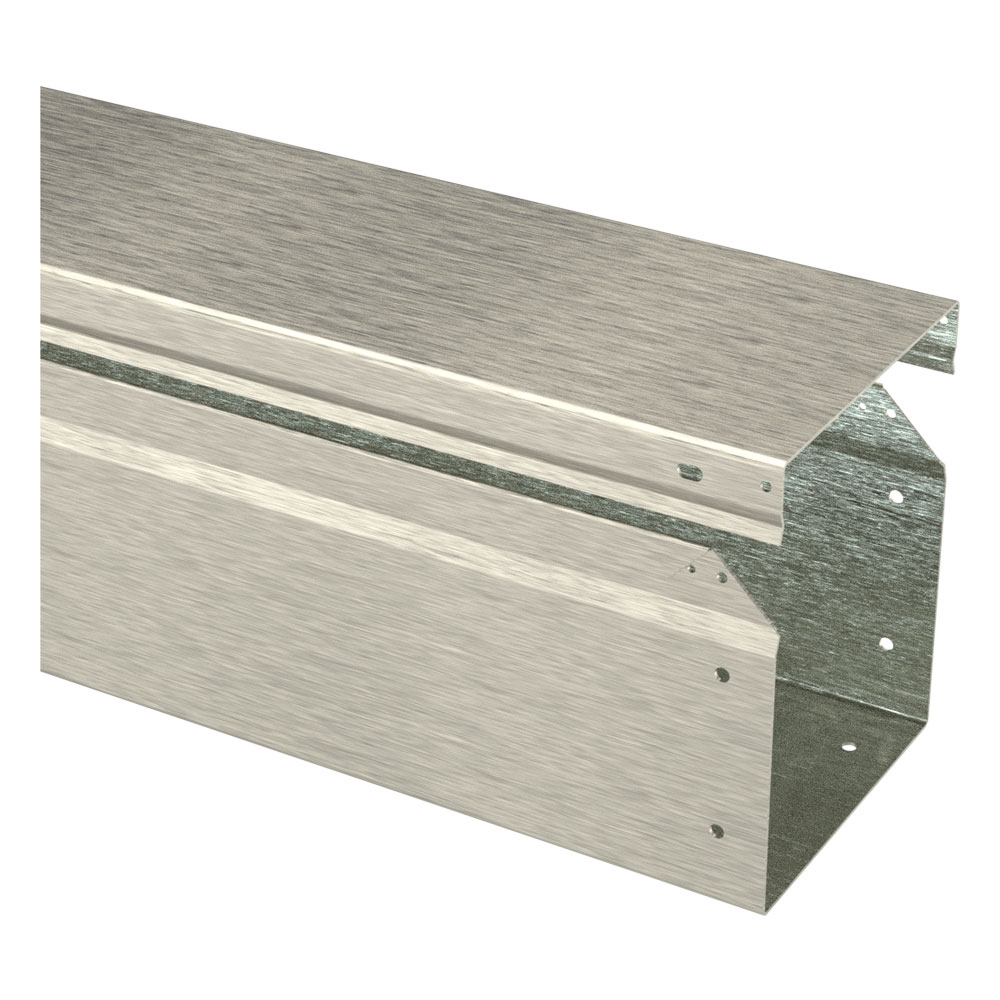

Caniveau à câbles
- Insertion ouverte et continue
- On obtient la plus haute flexibilité grâce à des accessoires ingénieux.
Description du produit
Grâce à leur faible encombrement, il est facile de retirer les couvercles fixés par clips. L’installation terminée, vous pouvez au besoin les fixer par des vis.
Des fins de caniveaux en biseau permettent une insertion ouverte et continue de lignes.
Les fins de caniveaux possèdent des perçages pour les vis de fixation des raccords en U ou des équerres de raccordement.
Caractéristiques techniques
-
Référence: 1207-0015-10-00
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 150 x 150 mm
-
Longueur: 1000 mm
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: 1,5 mm
-
Poids: 8 kg
Remarque
- La réalisation simple de longueurs intermédiaires s’effectue par une mise à longueur du caniveau avec une scie à métaux ou scie à ruban, puis par un découpage des trous d’assemblage avec une pince de poinçonnage universelle 1204-1301-06-00.
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
- 1 caniveau à câbles avec couvercle
1207-0415-00-00
Tés
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0315-13-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0315-90-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-1315-00-90
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
1207-1315-01-35
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1315-02-25
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1315-02-70
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
1207-0715-10-01
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 150 x 150 mm à 100 x 100 mm
Longueur
185 mm
Matériau
acier inoxydable 1.4301
1207-0730-15-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 300 x 150 mm à 150 x 150 mm
Longueur
280 mm
Matériau
acier inoxydable 1.4301
1207-0615-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Matériau
acier inoxydable 1.4301
1207-0115-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec perçages
1207-0115-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec filetage
1207-0115-20-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec perçages
1207-0115-21-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec filetage
1207-0110-30-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Version
avec perçages
1207-0115-30-01
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Version
avec filetage
1207-0115-41-35
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Version
avec filetage
1207-0115-51-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
1207-0115-61-57
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
1207-0715-05-00
Panneau de séparation pour caniveaux droits
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm + 300 x 150 mm
Longueur
498 mm
Matériau
acier inoxydable 1.4301
1207-0715-10-00
Panneau de séparation pour caniveaux droits
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm + 300 x 150 mm
Longueur
998 mm
Matériau
acier inoxydable 1.4301
1207-0715-20-00
Panneau de séparation pour caniveaux droits
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm + 300 x 150 mm
Longueur
1998 mm
Matériau
acier inoxydable 1.4301
Notices de montage:
Données CAD et autres formats de fichiers:
