2600-2000-00-04

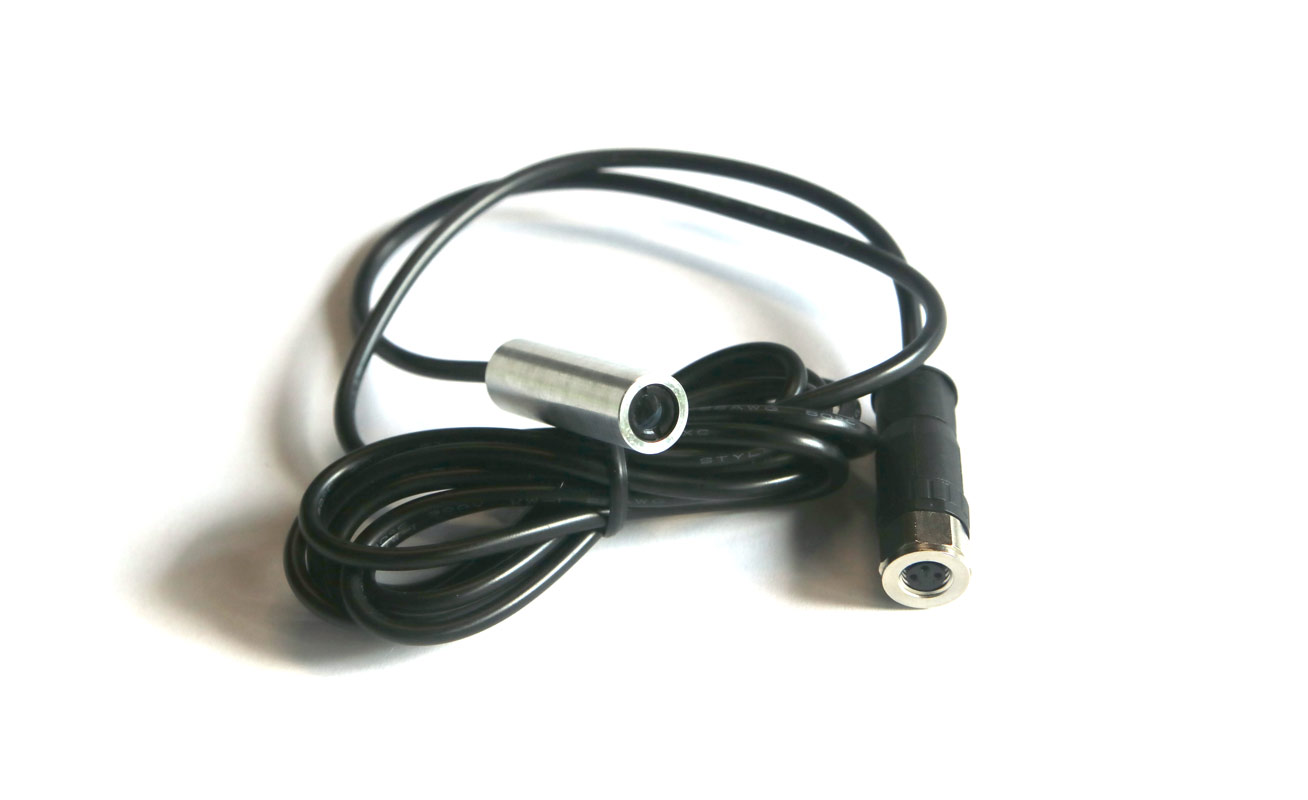

Module laser à point
Description du produit
Module de diodes à laser pour l’affichage optique du centre de perforation pour des cols de cygne häwa.
Caractéristiques techniques
-
Référence: 2600-2000-00-04
-
Gamme de produits: pour équipements d’atelier
-
Version: pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération
-
Tension d'entrée requise: 3 V DC
-
Classe laser: 2
Remarque
- Convenant aux cylindres avec numéros de série RZ.12.xxx et RZ.13.xxx
- Pour le fonctionnement à laser, les pointes de centrage des outils de perforation et les adaptateurs doivent être enlevés.
- Pour le fonctionnement, il vous faut le bloc alimentation secteur 230 V/50 Hz no. 2600-2000-60-04.
- En cas de remplacement du module laser à point, fourni avant juillet 2019, le bloc secteur type 2600-2000-60-04 doit également être remplacé. Raison : tension de service différente.
- 1 module de diodes à laser
2600-2000-60-04
Bloc secteur 3V DC
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération
Raccordement électrique
230 V / 50 Hz
2643-7105-00-00
Maxi-Press 500 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2643-7106-00-00
Maxi-Press 500 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2662-7105-80-04
Kit de rééquipement laser
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération
Raccordement électrique
230 V / 50 Hz
Classe laser
2
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
Instructions de montage:
