2643-7106-00-00

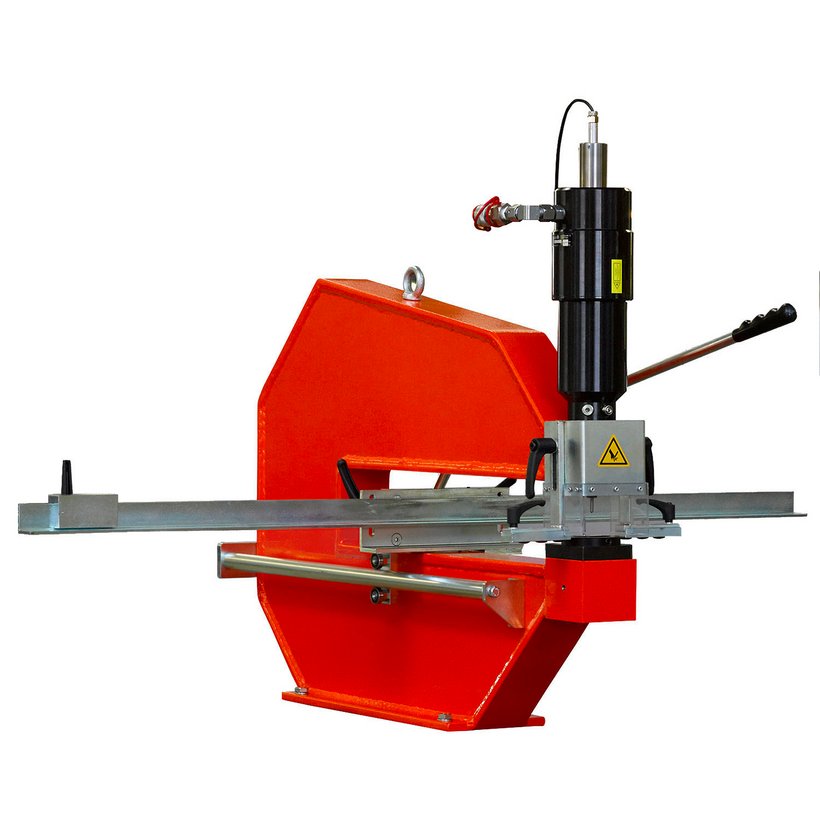

Maxi-Press 500
- Profondeur d’usinage utile 500 mm
- „Grignotage possible“
Description du produit
Col de cygne à actionnement hydraulique pour la perforation rapide et précise sans pré-perçage.
Pour le raccordement à une pompe électrohydraulique ou pneumatique-hydraulique häwa.
Conçu pour l’usinage de tôles planes et à bords rabattus de 30 mm maximum.
Affichage du centre de perforation par diode laser.
Protection transparente contre les contacts avec extracteur incluse. Les déchets de perforation tombent vers le bas jusqu’à ø de ø 63,5 mm.
Avec butée de mise à longueur et de profondeur montée.
Caractéristiques techniques
-
Référence: 2643-7106-00-00
-
Application: Perforation de découpes
-
Matériau: tôle d’acier, acier inoxydable, aluminium
-
Utilisable pour: Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
-
Epaisseur matériel: Acier 3 mm / acier inox 2 mm / aluminium 4 mm
-
Pression max: 85 kN
-
Course du cylindre: 42 mm
-
Profondeur d’usinage: 500 mm
-
Porte-poinçon: ø 20 mm
-
Pression de service: 450 bar
-
Poids: 120 kg
- Col de cygne avec cylindre hydraulique et affichage laser du centre de perforation intégré.
- Adaptateur pour la réception du poinçon.
- Support de matrice pour matrices avec un diamètre extérieur de 72 mm.
- Support de matrice ø 50 mm pour Maxi-Press 500.
- Protection contre les contacts avec extracteur.

2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 6,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 9 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 10,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,7 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 15,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 16,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 18,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm

2661-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,4 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0221-30-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 21,3 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0224-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 24,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0225-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 25,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0228-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 28,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0230-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 30,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0232-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 32,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0237-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 37 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0240-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 40,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0245-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 45,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0247-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 47 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0250-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 50,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0253-90-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 53,9 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0260-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 60 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2643-0263-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 72 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour Maxi-Press 500
Taille
ø 63,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0240-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 40,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0250-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 50,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2661-0263-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 63,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque

2642-0422-20-00
Emporte-pièce carré pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
22,2 x 22,2 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm

2642-0425-40-00
Emporte-pièce carré pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
25,4 x 25,4 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm

2643-0946-00-00
Emporte-pièce carré pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
46 x 46 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
72 mm, matrice à zone réduite

2642-0922-30-00
Emporte-pièce rectangulaire pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
22 x 30 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm

2643-0922-52-01
Emporte-pièce rond avec deux encoches pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm

2643-0250-72-00
Support de matrice ø 50 mm pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Diamètre extérieur
72 mm
Diamètre intérieur
50 mm

2642-0314-00-00
Adaptateur pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 20 mm
Filetage support de matrice
M14x1,5

2642-0313-20-00
Pièce de réduction nez de fixation
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 400 et Maxi-Press 500
Diamètre extérieur
20 mm
Diamètre intérieur
13 mm

2600-9500-00-02
Support de porte pivotant pour col de cygne
Gamme de produit
pour équipements d’atelier
Hauteur de travail
Réglable sans palier 1.000 – 1.200 mm
Dimensions de la pièce à usiner
max. 800 x 2000 mm
Poids de la pièce à usiner
max. 45 kg

2600-2000-20-02
Vis sans tête en plastique M5x6
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération

2600-2000-30-00
Aide au réglage laser
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300/400 et Maxi-Press 500

2612-7500-00-00
Pompe pneumatique-hydraulique
Application
Pour l’entraînement d’outils häwa
Pression de service
max.
500 bar
Raccordement d’air
en usine min. 6 bar

2611-0400-00-00
Pompe électrohydraulique
Application
Pour l’entraînement d’outils häwa
Pression de service
max.
450 bar
Raccordement électrique
400 V / 50 Hz

2600-2000-00-04
Module laser à point
Famille de produits
pour équipements d’atelier
Version
Module laser à point
Tension d'entrée requise
3 V DC
Classe laser
2

2600-2000-20-02
Vis sans tête en plastique M5x6
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500 cylindre hydraulique de la toute nouvelle génération

2600-2000-60-04
Bloc secteur 3V DC
Famille de produits
pour équipements d’atelier
Version
Module laser à point
La tension de sortie
3 V DC
Raccordement électrique
230 V / 50 Hz

2642-0202-01-00
Dispositif de protection des doigts + extracteur
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300 et Maxi-Press 500

2642-0314-00-00
Adaptateur pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 20 mm
Filetage support de matrice
M14x1,5

2643-0700-01-00
Butée réglable en longueur et en profondeur pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Plage de réglageh
Réglable des deux côtés du cylindre jusqu’à 600 mm

2643-7100-81-05
Cylindre hydraulique pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Porte-poinçon
ø 20 mm
Course du cylindre
42 mm
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.
