2661-0314-00-00

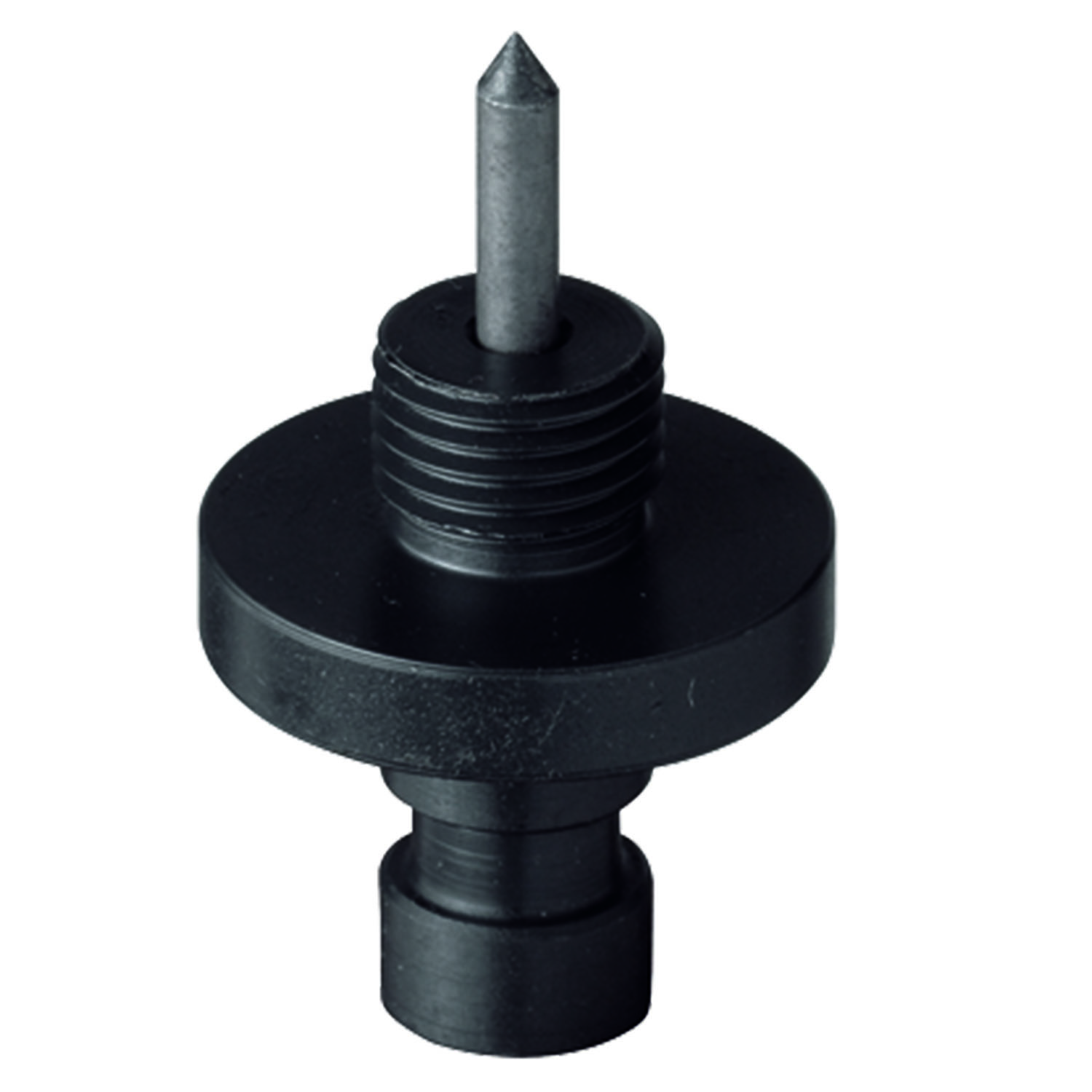

Adaptateur pour Quick-Press 300
Description du produit
Pour l’implantation des poinçons ronds à partir d’un diamètre de ø 20,4 mm dans le col de cygne Quick-Press 300
L’orientation de l’adaptateur dans le col de cygne s’effectue par un nez de fixation ø 13 mm
Pour l’implantation du poinçon, l‘adaptateur possède un filetage M14x1,5
L’adaptateur peut être inséré soit en bas dans le col de cygne, soit en haut dans le cylindre hydraulique
Avec pointe de centrage rétractable pour un positionnement aisé de la pièce à usiner
Caractéristiques techniques
-
Référence: 2661-0314-00-00
-
Famille de produits: pour équipements d’atelier
-
Nez de fixation: ø 13 mm
-
Filetage support de matrice: M14x1,5
Remarque
- Avec un fonctionnement au laser, enlevez la pointe de centrage.
- 1 adaptateur
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7205-00-01
Quick-Press 300 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7205-00-01
Quick-Press 300 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
