2662-7203-00-01

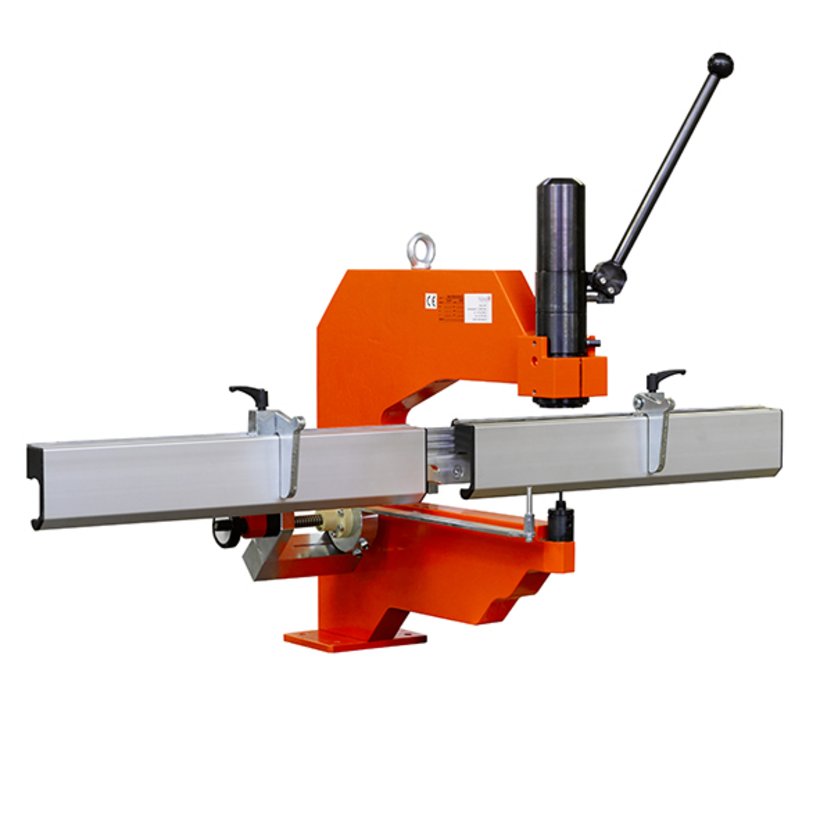

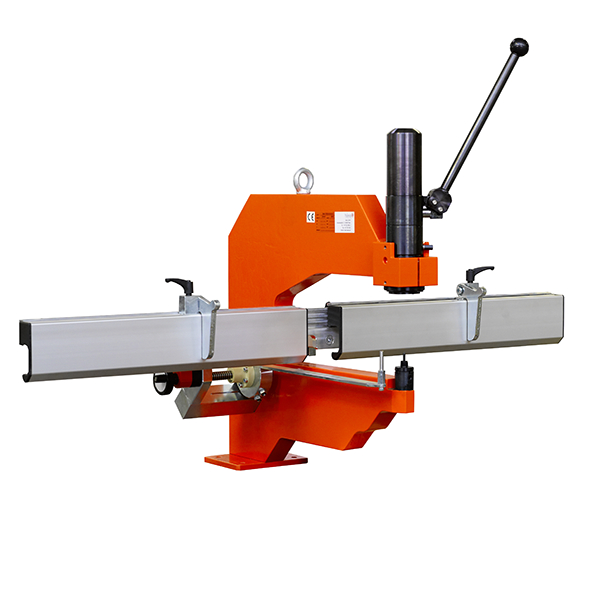

Quick-Press 300 hydraulique à actionnement manuel
- Perforation jusqu’à l’extrémité du bord
- Travaille sans traçage et pointage
- Profondeur d’usinage utile 300 mm
Description du produit
Col de cygne à actionnement hydraulique manuel pour la perforation rapide et précise sans pré-perçage
Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes et à bords rabattus de 40 mm maximum
Butée de longueur et de profondeur avec deux butées pivotantes mobiles
Réalisation de rangées de trous par butée de positionnement réglable avec précision
Caractéristiques techniques
-
Référence: 2662-7203-00-01
-
Application: Perforation de découpes
-
Matériau: tôle d’acier, acier inoxydable, aluminium
-
Utilisable pour: Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
-
Epaisseur matériel: Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
-
Pression max: 45 kN
-
Course du cylindre: 42 mm
-
Profondeur d’usinage: 300 mm
-
Butée réglable en longueur: Réglable des deux côtés du cylindre de 38 à 500 mm
-
Butée réglable en profondeur: Réglable de 5 à 300 mm
-
Butée de positionnement: réglable sans jeu par l’échelle de 30 à 100 mm
-
Porte-poinçon (diamètre): 13 mm
-
Poids: 64 kg
Remarque
- Autres versions Quick-Press 300 disponibles.
- Col de cygne avec pompe manuelle, butée de positionnement réglable en longueur et en profondeur
- 2 butées pivotantes mobiles
- adaptateur pour la réception du poinçon
2661-0422-20-00
Emporte-pièce carré pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Taille
22,2 x 22,2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0425-40-00
Emporte-pièce carré pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Taille
25,4 x 25,4 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0922-52-01
Emporte-pièce rond avec deux encoches pour Quick-Press 300
Dimension diamètre
22.5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2680-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
6.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
9 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.7 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
15.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
16.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2680-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
18.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
6.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
9 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
10.5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.7 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
15.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
16.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
18.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2680-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Version
pour Quick - Press 300
Dimension diamètre
20.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
40 mm
2680-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Version
pour Quick - Press 300
Dimension diamètre
20.4 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
40 mm
2680-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 40 mm
Famille de produits
pour équipements d’atelier
Version
pour Quick - Press 300
Dimension diamètre
22.5 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
40 mm
2661-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
20.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
20.4 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0221-30-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
21.3 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
22.5 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0224-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
24.5 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0225-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
25.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0228-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
28.5 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0230-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
30.5 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0232-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
32.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0237-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
37 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
2661-0240-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Dimension diamètre
40.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
50 mm, matrice à zone réduite
2661-0250-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Dimension diamètre
50.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
50 mm, matrice à zone réduite
2661-0263-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Dimension diamètre
63.2 mm
Épaisseur de tôle max.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Diamètre de l’implantation de la matrice
50 mm, matrice à zone réduite
2680-0340-00-00
Support de matrice ø 40 mm pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 13 mm
Variante
matrices avec diamètre extérieur 40 mm
2680-0350-00-00
Support de matrice ø 50 mm pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 13 mm
Variante
matrices avec diamètre extérieur 50 mm
2661-0314-00-00
Adaptateur pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 13 mm
Filetage support de matrice
M14x1,5
2662-0700-02-00
Butée réglable en longueur et en profondeur pour Quick - Press 300
Famille de produits
pour équipements d’atelier
Butée réglable en profondeur
Réglable de 5 à 300 mm
2662-0750-02-00
Butée de positionnement pour Quick - Press 300
Famille de produits
pour équipements d’atelier
Plage de réglage
réglable sans jeu par l’échelle de 30 à 100 mm
2662-0701-01-00
Butée rabattable pour Quick-Press 300
Famille de produits
pour équipements d’atelier
2662-0701-02-00
Butée rabattable pour Quick-Press 300
Famille de produits
pour équipements d’atelier
2662-0800-01-00
Pied de support pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Hauteur de montage col de cygnel
850 mm
2662-7100-81-05
Cylindre hydraulique pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Porte-poinçon
ø 13 mm
2642-0202-01-00
Dispositif de protection des doigts + extracteur
Famille de produits
pour équipements d’atelier
2600-9500-00-02
Support de porte pivotant pour col de cygne
Gamme de produit
pour équipements d’atelier
Hauteur de travail
Réglable sans palier 1.000 – 1.200 mm
Dimensions de la pièce à usiner
max. 800 x 2000 mm
Poids de la pièce à usiner
max. 45 kg
2661-0314-00-00
Adaptateur pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 13 mm
Filetage support de matrice
M14x1,5
2662-0700-02-00
Butée réglable en longueur et en profondeur pour Quick - Press 300
Famille de produits
pour équipements d’atelier
Butée réglable en profondeur
Réglable de 5 à 300 mm
2662-0701-01-00
Butée rabattable pour Quick-Press 300
Famille de produits
pour équipements d’atelier
2662-0701-02-00
Butée rabattable pour Quick-Press 300
Famille de produits
pour équipements d’atelier
2662-0750-02-00
Butée de positionnement pour Quick - Press 300
Famille de produits
pour équipements d’atelier
Plage de réglage
réglable sans jeu par l’échelle de 30 à 100 mm
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.
