Cylindre hydraulique Power 25

Centre de téléchargement

Mémos

Conçue pour les endroits difficilement accessibles
Perforation max : ø 185 mm

Description du produit

Cylindre pour applications nécessitant une force élevée

Outre l’utilisation des emporte-pièces ronds avec les taraudages 9,5, 19 mm avec les pompes électrohydrauliques ou pneumatiques-hydrauliques häwa, l’axe M25 permet de réaliser des sections de perforation rondes et de formes spéciales nettement plus grandes

Complètement prêt au branchement avec raccord rapide, pièce de réduction, une rondelle de support et 2 axes pour emporte-pièce rond avec taraudage ø 9,5 et ø 19 mm

Caractéristiques techniques

Référence: 2611-7600-02-00
Dimension: Cylindre de perforation : ø 110 x 175 mm
Utilisable pour: Emporte-pièce rond jusqu’à ø 185 mm / emporte-pièce carré 140 mm / emporte-pièce rectangulaire jusqu’à 195 mm diagonale
Épaisseur de tôle max.: Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Famille de produits: pour outillages portables
Implatation d"axe: Filetage M25 x 1,5
Poids: 6.4 kg
Course du cylindre: 40 mm

Remarque

ATTENTION : L'utilisation d'emporte-pièces pour connecteurs standard avec un taraudage de 19 mm n'est pas possible.
ATTENTION : avec l’utilisation d’un axe 19, respectez les indications suivantes : utilisable pour emporte-pièces rond jusqu’à ø 135 mm. Épaisseur de tôle max. : acier 3 mm, acier inoxydable 2mm, aluminium 4 mm.Le remplacement du raccord à vis par un embout enfichable au flexible de la pompe hydraulique permet de faire fonctionner ce cylindre avec des pompes manuelles ou à pédale.

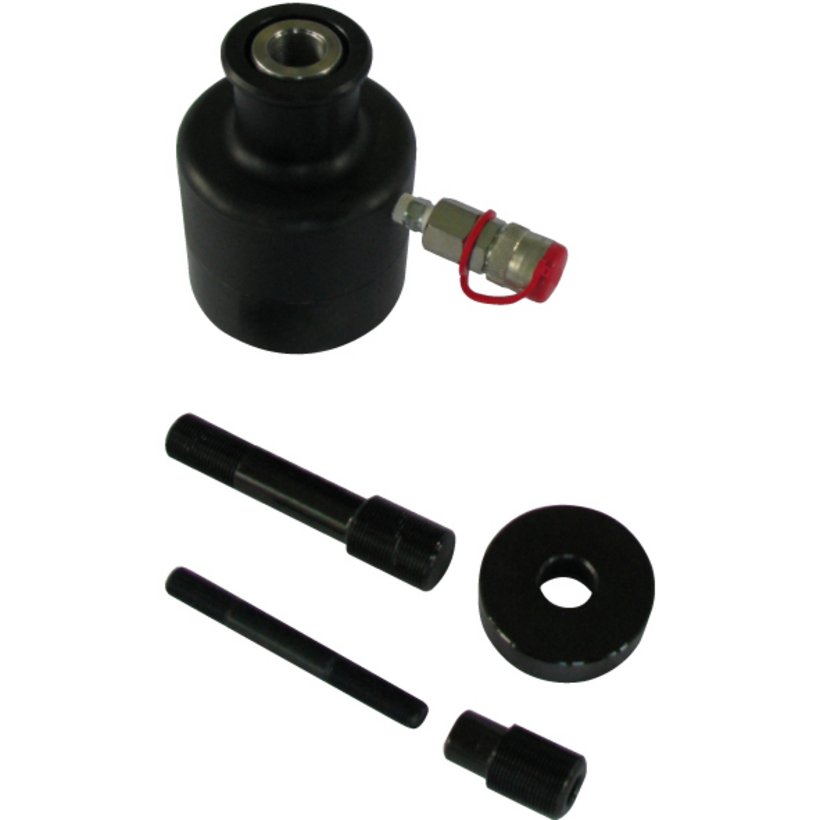

1 cylindre hydraulique
2 axes (axe avec 2x taraudage ø 9,5 mm et taraudage M25 x 1,5 mm sur 19 mm
1 pièce de réduction de M25 x 1,5 sur 9,5 mm
1 rondelle de support

2623-0832-21-00

Emporte-pièce rond avec taraudage Ø 9,5 mm

Famille de produits

pour outillages portables

Dimension diamètre

32.2 mm

Épaisseur de tôle max.

Acier 2 mm
Acier inoxydable 1,5 mm

Axe pour filetage

ø 9,5 mm
