0396-8001-50-17

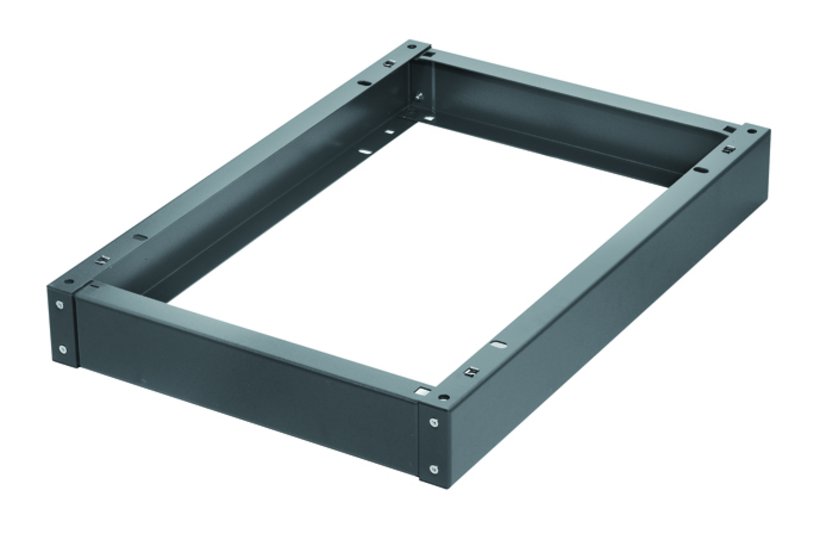

Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
- Pour le montage individuel et la juxtaposition
- Profilés en U stables
- Haute capacité de charge
Description du produit
Socle pour le montage inférieur.
En cas de juxtaposition des cellules type H395, les panneaux latéraux ne sont pas montés - il en résulte un espace de passage de câbles continu.
Caractéristiques techniques
-
Référence: 0396-8001-50-17
-
Dimensions: Convient pour largeur : 800 mm Convient pour profondeur : 500 mm
-
Finition: Revêtement poudre RAL 7022, structuré
-
Matériau: Tôle d’acier
-
Taille de la prise S: 405 mm
-
Poids: 6.9 kg
-
Epaisseur de tôle: 2 mm
-
Profondeur socle (t): 450 mm
Remarque
- Référence avec chiffre final (27) pour socle avec pièces d'angle et cache avec entrée de câbles avec brosse, identique à la conception de socles de 200 mm de hauteur. Les socles de ce type sont recommandés pour les armoires PC de type 2096.
- En cas de montage du socle sous un armoire type H390, il y a un retrait de 25 mm à l'arrière (cache-socle).
- Socle complet, livré non-monté avec visserie.
0390-8018-50-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8018-50-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8020-50-07
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0390-8020-50-17
Armoire Tôle d'acier H390, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8018-50-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8018-50-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8020-50-07
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8020-50-17
Armoire Tôle d'acier H395, à 1 porte
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8218-50-07
Armoire Tôle d'acier H395, deux portes
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8218-50-17
Armoire Tôle d'acier H395, deux portes
Largeur
800 mm
Épaisseur
1800 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8220-50-07
Armoire Tôle d'acier H395, deux portes
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
sans platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
0395-8220-50-17
Armoire Tôle d'acier H395, deux portes
Largeur
800 mm
Épaisseur
2000 mm
Profondeur
500 mm
Variante
avec platine de montage
Indice de protection
IP55
Type 1, 12
Type 1, 12
Agrément
cULus
