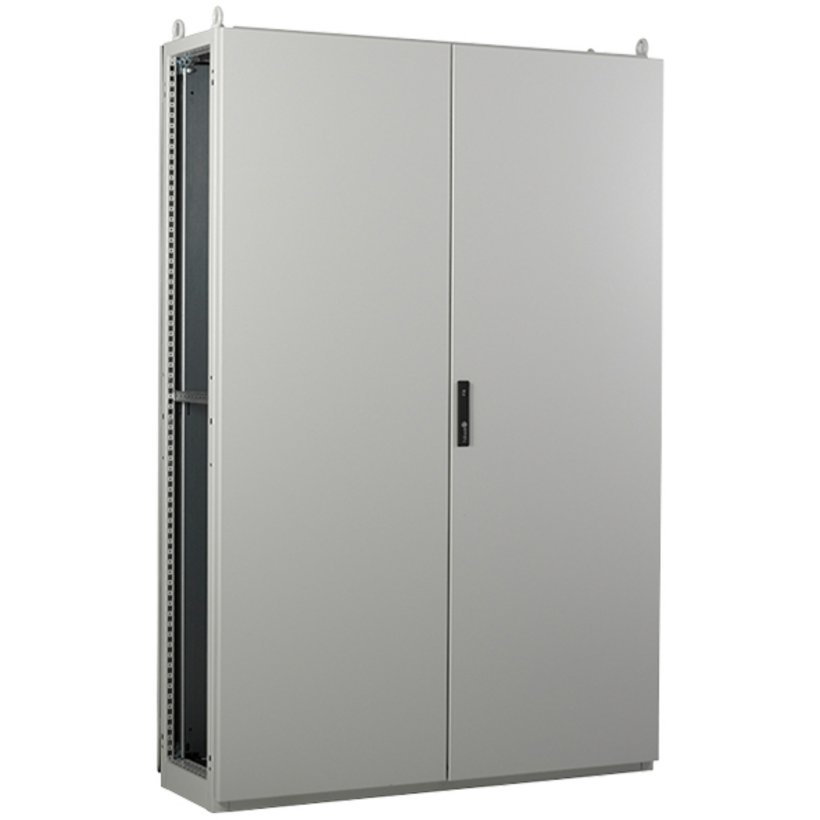

Armoire Tôle d'acier H395, deux portes
- Tôle d‘acier
- Cellule
- Profondeur-500 mm
- Indice de protection IP/Nema/type : voir aux caractéristiques techniques
- extensions modulaires par des accessoires systèmes
Description du produit
Armoires juxtaposables avec portes à 1 ou 2 battant(s). Au choix avec ou sans plaque de montage.
Raccordement du conducteur de protection selon DIN EN 61439-1, goujons M8x20 sur toutes les pièces mobiles ou amovibles ainsi qu’au toit et au sol, plaque de montage avec vis de mise à la terre et plaques de câbles avec perçage.
Les bords rabattus empêchent la pénétration de poussières et d’eau à l’ouverture de la porte.
Portes avec joint d’étanchéité injecté en continu, fixation à droite ou à gauche. Fixation standard à droite.
Angle d‘ouverture 120° changeable à 180°.
Fermeture : portes à 1 battant et portes chevauchantes de 800mm et de 1200 mm de largeur avec serrure à crémone.
Fermeture standard 3 mm double-barre.
Cadre de renfort vissé composé de tubes carrés solides avec perçages de fixation 4,5 mm tous les 25 mm.
Toit amovible avec 4 anneaux de levage M12 selon DIN 580
Sol avec plaque d’entrée de câbles coulissante, divisée en trois parties ainsi que perçages de fixation 10,6 mm.
Plaque de montage avec bord C réglable en profondeur tous les 25 mm ; montage rapide et simple grâce aux équerres de fixation häwa ; surface de montage continue à l’arrière en avant dernière position.
Caractéristiques techniques
-
Référence: 0395-8218-50-07
-
Raccordement du conducteur de protection: selon DIN EN 61439-1
-
Indice de protection: IP55
Type 1, 12 -
Matériau: Tôle d’acier
-
Agrément: cULus
-
Dimensions: largeur : 800 mm épaisseur : 1800 mm profondeur : 500 mm
-
Poids: 85.5 kg
-
Type d’armoire: Cellules
-
Variante: sans platine de montage
-
Finition: Revêtement poudre RAL 7035, structuré
-
Épaisseur de la tôle: Porte: 2 mm
Angle de toit: 2 mm
la tôle support du plancher: 2,5 mm
Cadre/Corps: 2 mm
Panneau arrière: 1,5 mm
Remarque
- Face arrière avec porte sur charnières ou autres modifications sur demande.
- Les dimensions pour la fixation du socle sont indiquées dans les dessins du socle.
- En utilisant le RainKit (voir accessoires), il est possible d’obtenir en plus l’indice de protection type 3R.
- Cellule complète avec porte avant sur charnières, panneau arrière enfichable, anneaux de levage, plaque d'entrée de câbles inférieure ainsi qu'une clè
2070-9102-34-00
Ecrous-clips
Filetage
M4
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9102-45-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-45-01
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,9 - 1,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-01
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,5 - 2,0 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 2,9 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9102-46-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
avec pointe de mise à la terre
2070-9202-35-00
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-02
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-35-03
Ecrous-clips
Filetage
M5
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-00
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
0,7 - 1,6 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-02
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,7 - 2,7 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9202-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
2,8 - 3,5 mm
Pour dimensions de découpe
9,5x9,5 mm
Variante
sans pointe de mise à la terre
2070-9203-36-03
Ecrous-clips
Filetage
M6
Convenant à l’épaisseur de tôle
1,8 - 3,2 mm
Pour dimensions de découpe
12,3x12,3 mm
Variante
sans pointe de mise à la terre
3080-7109-87-01
Limitateur d´ouverture pour armoires H390/H395, H370/H375
Finition
Galvanisée
Matériau
Tôle d’acier
Convient pour type
H390/H395 et H370/H375 pour une largeur de porte inférieur à 500 mm
3070-0904-50-01
Poignée à levier pivotant avec cache coulissant
Indice de protection
IP65
Variante
avec logo häwa
3070-0904-55-01
Poignée à levier pivotant avec cache coulissant
Indice de protection
IP40
Variante
avec logo häwa
0348-0018-00-13
Pièce intermédiaire de jonction pour platine de montage
Convient pour hauteur
1800 mm
0396-7018-50-67

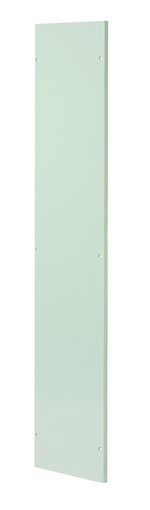

Panneau latéral pour H395
Convient pour hauteur
1800 mm
Convient pour profondeur
500 mm
Matériau
Tôle d’acier
0396-8001-50-17
Socle hauteur 100 mm pour armoires et cellules type H390, H395 et PC2096
Convient pour largeur
800 mm
Convient pour profondeur
500 mm
Matière
Tôle d’acier
Taile de la prisege
450 mm
0396.8002.50.17
Socles hauteur 200 mm pour armoires et cellules type H390 et H395
Convient pour largeur
800 mm
Convient pour profondeur
500 mm
Matière
Tôle d'acier
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Pièce d'angle 2,5 mm
caches et panneaux latéraux: 1,5 mm
Taile de la prisege
450 mm
Notices de montage:
Données CAD et autres formats de fichiers:
Contact pour les produits
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires de commande et les coffrets optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ? Alors, parlez-en tout de suite à votre conseiller personnel häwa.
