Systèmes de pupitres ergonomiques

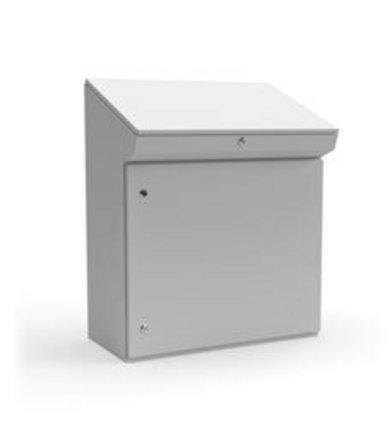

Pupitre H335 en tôle d‘acier, 1 porte

Utilisation comme pupitre de commutation ou d commande, porte à 1 ou 2 battants, battant droit chevauchant battant gauche. Au choix, avec ou sans plaque de montage.
Raccordement à la terre selon DIN EN 61439-1, goujons M6x16 sur porte, plaque du pupitre et corps.

Grâce aux bords doublement rabattus et à une fente de porte étroite, les particules de poussière et l’eau ne peuvent pas pénétrer dans le pupitre en ouvrant la porte.
Porte avec joint d’étanchéité injecté, fixation standard à droite,…


0335-5010-49-07	500 mm	977 mm	492 mm	sans platine de montage	IP55 Type 1, 12
0335-5010-49-17	500 mm	977 mm	492 mm	avec platine de montage	IP55 Type 1, 12
0335-6010-49-07	600 mm	977 mm	492 mm	sans platine de montage	IP55 Type 1, 12
0335-6010-49-17	600 mm	977 mm	492 mm	avec platine de montage	IP55 Type 1, 12
0335-8010-49-07	800 mm	977 mm	492 mm	sans platine de montage	IP55 Type 1, 12
0335-8010-49-17	800 mm	977 mm	492 mm	avec platine de montage	IP55 Type 1, 12

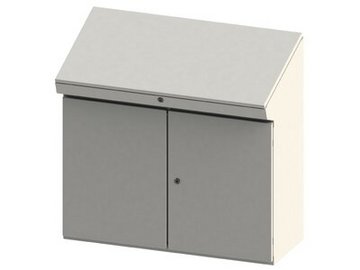

Pupitre H335 en tôle d‘acier, 2 portes


0335-1210-49-07	1200 mm	977 mm	492 mm	sans platine de montage	IP54 Type 1, 12
0335-1210-49-17	1200 mm	977 mm	492 mm	avec platine de montage	IP54 Type 1, 12
0335-1010-49-07	1000 mm	977 mm	492 mm	sans platine de montage	IP54 Type 1, 12
0335-1010-49-17	1000 mm	977 mm	492 mm	avec platine de montage	IP54 Type 1, 12

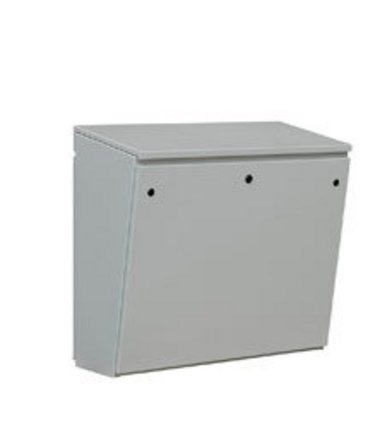

Pupitre H123

Avec porte enfichable à l‘arrière
Fermeture : 3 mm double barre
Plateau du pupitre : Compas-béquille à droite (à partir de L =1000 mm des deux côtés)
Platine de montage : Tôle d’acier galvanisée, réglable en profondeur (si P=650 mm avec 2 platines de montage)
Plaque d’entrée de câbles : Fixée par l’intérieur
Étanchéité : Joint d’étanchéité spécial injecté
Raccordement à la terre selon DIN EN 61439-1, raccordement sur le pupitre, portes et platine de montage
Portes enfichables à l’avant et…


0322-6090-45-07	600 mm	900 mm	450 mm	sans platine de montage	IP55
0322-6090-45-17	600 mm	900 mm	450 mm	avec platine de montage	IP55
0322-7090-45-07	700 mm	900 mm	450 mm	sans platine de montage	IP55
0322-7090-45-17	700 mm	900 mm	450 mm	avec platine de montage	IP55
0322-8090-45-07	800 mm	900 mm	450 mm	sans platine de montage	IP55
0322-8090-45-17	800 mm	900 mm	450 mm	avec platine de montage	IP55
0322-1090-45-07	1000 mm	900 mm	450 mm	sans platine de montage	IP55
0322-1090-45-17	1000 mm	900 mm	450 mm	avec platine de montage	IP55
0322-1290-45-07	1200 mm	900 mm	450 mm	sans platine de montage	IP55
0322-1290-45-17	1200 mm	900 mm	450 mm	avec platine de montage	IP55
0322-1690-45-07	1600 mm	900 mm	450 mm	sans platine de montage	IP55
0322-1690-45-17	1600 mm	900 mm	450 mm	avec platine de montage	IP55
0322-2090-45-07	2000 mm	900 mm	450 mm	sans platine de montage	IP55
0322-2090-45-17	2000 mm	900 mm	450 mm	avec platine de montage	IP55
0322-8090-65-07	800 mm	900 mm	650 mm	sans platine de montage	IP55
0322-8090-65-17	800 mm	900 mm	650 mm	avec platine de montage	IP55
0322-1090-65-07	1000 mm	900 mm	650 mm	sans platine de montage	IP55
0322-1090-65-17	1000 mm	900 mm	650 mm	avec platine de montage	IP55
0322-1290-65-07	1200 mm	900 mm	650 mm	sans platine de montage	IP55
0322-1290-65-17	1200 mm	900 mm	650 mm	avec platine de montage	IP55
0322-1690-65-07	1600 mm	900 mm	650 mm	sans platine de montage	IP55
0322-1690-65-17	1600 mm	900 mm	650 mm	avec platine de montage	IP55

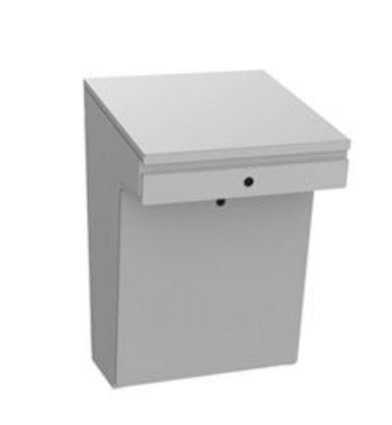

Pupitre H123

Fermeture : Double barre 3 mm
Plateau du pupitre : Compas-béquille à droite (à partir de L =1000 mm des deux côtés)
Platine de montage : Tôle d’acier galvanisée, réglable en profondeur
Plaque d’entrée de câbles : Fixée par l’intérieur
Étanchéité : Joint d’étanchéité spécial injecté
Raccordement à la terre selon DIN EN 61439-1, goujons sur le pupitre, portes et platine de montage
Portes enfichables à l’avant et l’arrière


0323-6090-65-07	600 mm	900 mm	650 mm	sans platine de montage	Conçu suivant IP55
0323-6090-65-17	600 mm	900 mm	650 mm	avec platine de montage	Conçu suivant IP55
0323-8090-65-07	800 mm	900 mm	650 mm	sans platine de montage	Conçu suivant IP55
0323-8090-65-17	800 mm	900 mm	650 mm	avec platine de montage	Conçu suivant IP55
0323-1090-65-07	1000 mm	900 mm	650 mm	sans platine de montage	Conçu suivant IP55
0323-1090-65-17	1000 mm	900 mm	650 mm	avec platine de montage	Conçu suivant IP55
0323-1290-65-07	1200 mm	900 mm	650 mm	sans platine de montage	Conçu suivant IP55
0323-1290-65-17	1200 mm	900 mm	650 mm	avec platine de montage	Conçu suivant IP55
0323-1690-65-07	1600 mm	900 mm	650 mm	sans platine de montage	Conçu suivant IP55
0323-1690-65-17	1600 mm	900 mm	650 mm	avec platine de montage	Conçu suivant IP55
