0322-7090-45-07

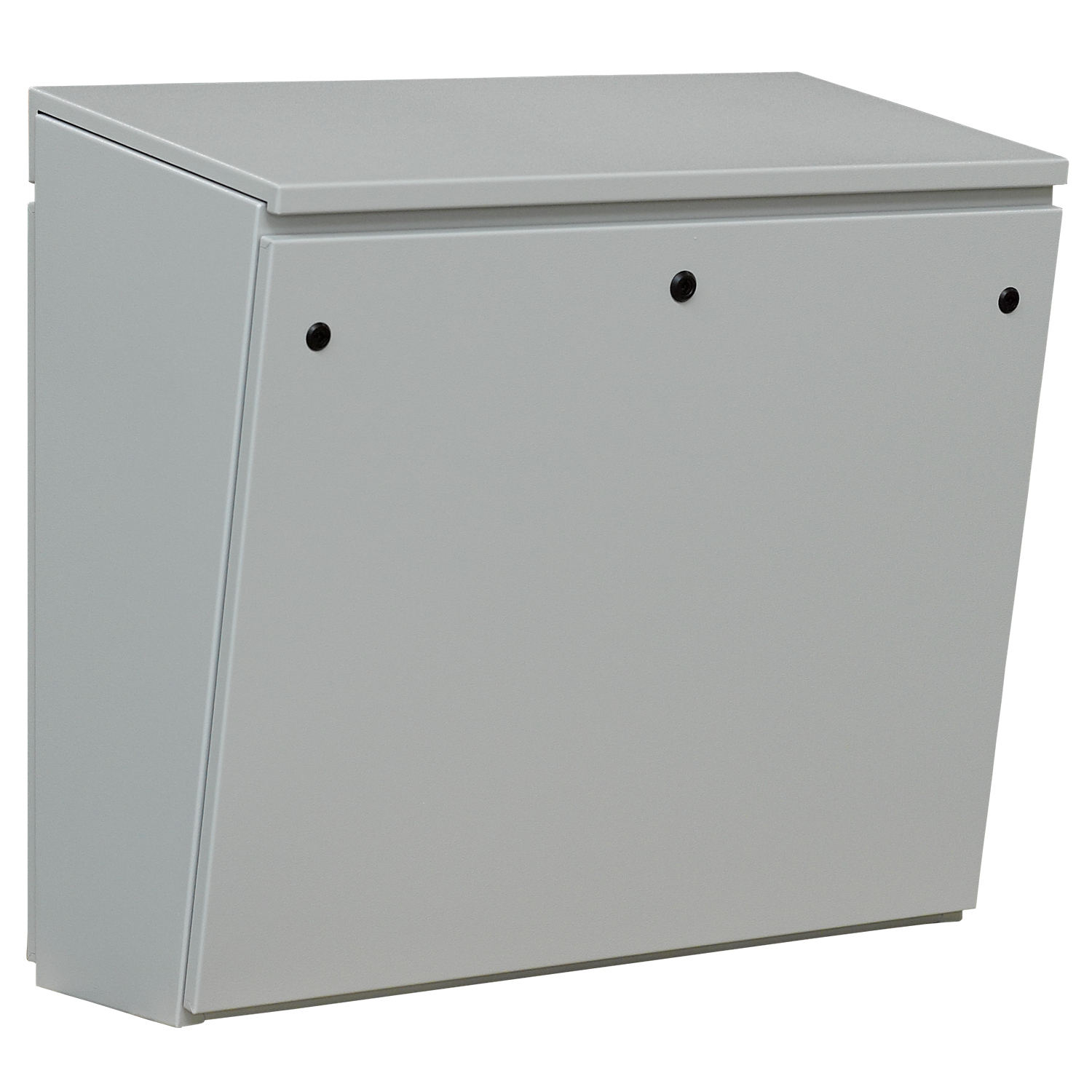

Pupitre H123
- Pupitre de commande avec ou sans platine de montage
- Utilisation comme pupitre de commutation ou de comande
Description du produit
Avec porte enfichable à l‘arrière
Fermeture : 3 mm double barre
Plateau du pupitre : Compas-béquille à droite (à partir de L =1000 mm des deux côtés)
Platine de montage : Tôle d’acier galvanisée, réglable en profondeur (si P=650 mm avec 2 platines de montage)
Plaque d’entrée de câbles : Fixée par l’intérieur
Étanchéité : Joint d’étanchéité spécial injecté
Raccordement à la terre selon DIN EN 61439-1, raccordement sur le pupitre, portes et platine de montage
Portes enfichables à l’avant et l’arrière
Caractéristiques techniques
-
Référence: 0322-7090-45-07
-
Matériau: Tôle d’acier
-
Variante: sans platine de montage
-
Dimensions: largeur : 700 mm épaisseur : 900 mm profondeur : 450 mm
-
Épaisseur de la tôle: Porte: 1,5 mm
Consoles: 2 mm -
Finition: Revêtement poudre RAL 7035, structuré
-
Indice de protection: IP55
-
Type d’armoire: Systèmes de pupitres
Remarque
- Autres types de fermeture sur demande.
- Variantes en acier inox sur demande.
- Pupitre complet avec plaque d’entrée de câbles et 1 clé
0346-7001-26-17
Socle type 0346, hauteur 100 mm pour pupitres
Largeur
700 mm
Matière
Tôle d’acier
Taile de la prisege
262 mm
0320-0070-72-13
Platine de montage pleine type 0320 pour pupitres H122 et H123
Convient pour largeur
700 mm
