1204-0730-15-00

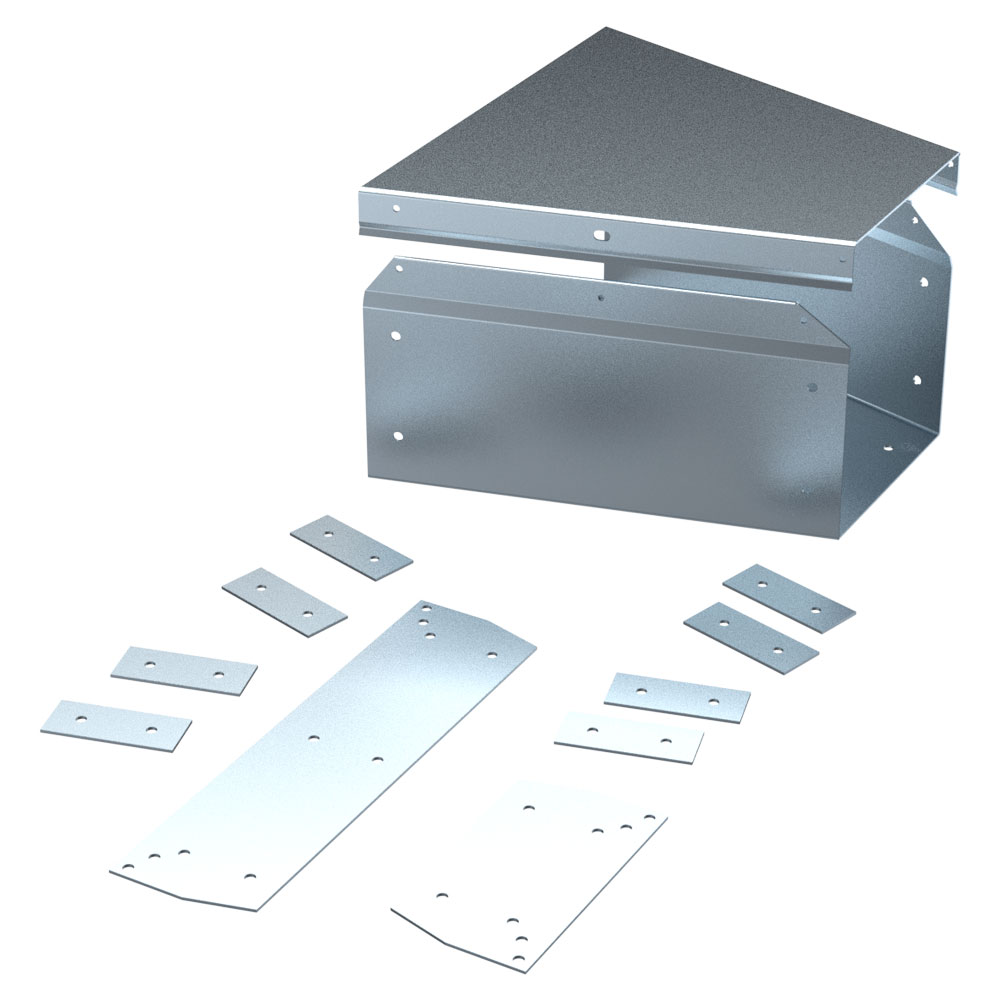

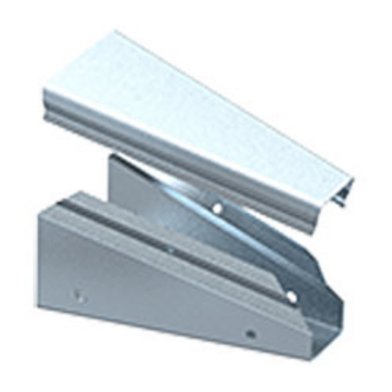

Pièces de réduction
- Insertion directe et continue des câbles
Description du produit
Sert à la réduction ou à l’extension d’une dimension de caniveau à l’autre.
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips.
Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Insertion directe et continue de câbles grâce aux extrémités chanfreinées du caniveau à câbles.
Cet accessoire est équipé de perçages pour recevoir les vis de fixation des équerres de raccordement.
Caractéristiques techniques
-
Référence: 1204-0730-15-00
-
Type: Système de caniveaux à câbles type 1204
-
Section transversale: de 300 x 150 mm à 150 x 150 mm
-
Longueur: 280 mm
-
Indice de protection: IP2X
-
Matériau: Tôle d’acier
-
Finition: zinguée électrolytiquement
-
Épaisseur de la tôle: 1,5 mm
-
Poids: 3.8 kg
Remarque
- 1 pièce de réduction avec pattes de fixation
1204-0015-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Longueur
500 mm
Matériau
Tôle d’acier
1204-0015-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Longueur
1000 mm
Matériau
Tôle d’acier
1204-0015-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Longueur
2000 mm
Matériau
Tôle d’acier
1204-0030-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
500 mm
Matériau
Tôle d’acier
1204-0030-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
1000 mm
Matériau
Tôle d’acier
1204-0030-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
2000 mm
Matériau
Tôle d’acier
1204-0330-90-00
Coude
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Angle
90°
Sens de montage
horizontale
Matériau
Tôle d’acier
1204-0415-00-00
Tés
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
Tôle d’acier
1204-0430-00-00
Tés
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
Tôle d’acier
1204-1315-00-90
Coude
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Angle
90°
Matériau
Tôle d’acier
1204-1315-01-35
Coude
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Angle
45°
Matériau
Tôle d’acier
1204-1315-02-25
Coude
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Angle
45°
Matériau
Tôle d’acier
1204-1315-02-70
Coude
Type
Système de caniveaux à câbles type 1204
Section
150 x 150 mm
Angle
90°
Matériau
Tôle d’acier
