1204-0430-00-00

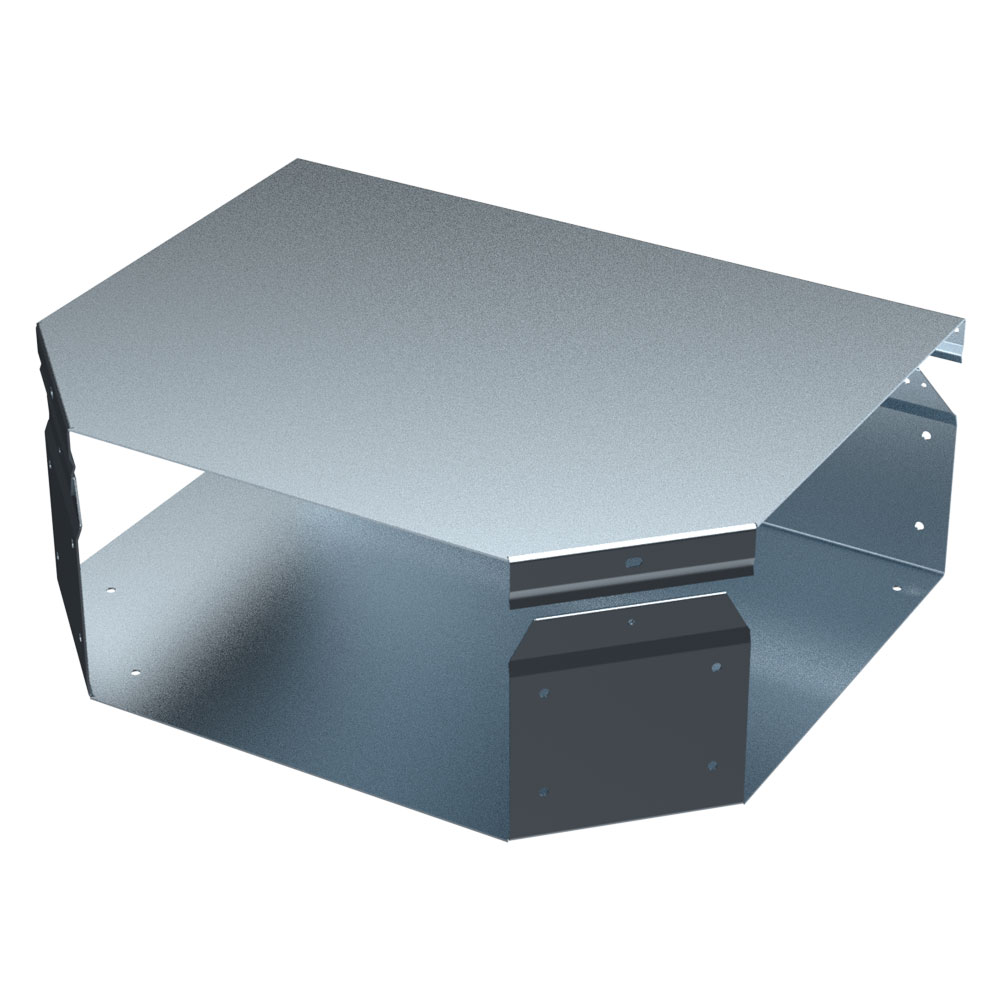

Tés
- Insertion directe et continue des câbles
Description du produit
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.
Caractéristiques techniques
-
Référence: 1204-0430-00-00
-
Type: Système de caniveaux à câbles type 1204
-
Section transversale: 300 x 150 mm
-
Angle: 90°
-
Sens de pose: quelconque
-
Indice de protection: IP2X
-
Matériau: Tôle d’acier
-
Finition: zinguée électrolytiquement
-
Epaisseur de tôle: 1,5 mm
-
Poids: 6.2 kg
Remarque
- Suivant l’angle de l’équerre et la version de la prochaine pièce usinée raccordée, des angles de fixation à degrés différents sont nécessaires.

1204-0730-15-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1204
Section
de 300 x 150 mm à 150 x 150 mm
Longueur
280 mm
Matériau
Tôle d’acier

1204-1030-03-00
Pièce télescopique
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Dimension
Longueur: 75 mm - 450 mm
Matériau
Tôle d’acier

1204-0230-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
42 mm
Matériau
Tôle d’acier

1204-0630-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Matériau
Tôle d’acier

1204-1430-90-01
Coude réversible
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Angle
90°
Sens de montage
Sortie à droite en arrière
Matériau
Tôle d’acier

1204-1430-90-02
Coude réversible
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Angle
90°
Sens de montage
Sortie à gauche en arrière
Matériau
Tôle d’acier

1204-1530-00-00
Coude réversible
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Matériau
Tôle d’acier
Finition
zinguée électrolytiquement

1204-0130-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Sens de montage
horizontale
Version
avec perçages

1204-0130-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Sens de montage
horizontale
Version
avec filetage

1204-0130-20-38
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Sens de montage
horizontale
Version
Version longue avec perçages

1204-0130-21-38
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Sens de montage
horizontale
Version
Version longue avec filetage

1204-0030-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
500 mm
Matériau
Tôle d’acier

1204-0030-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
1000 mm
Matériau
Tôle d’acier

1204-0030-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
300 x 150 mm
Longueur
2000 mm
Matériau
Tôle d’acier
