1207-1010-03-00

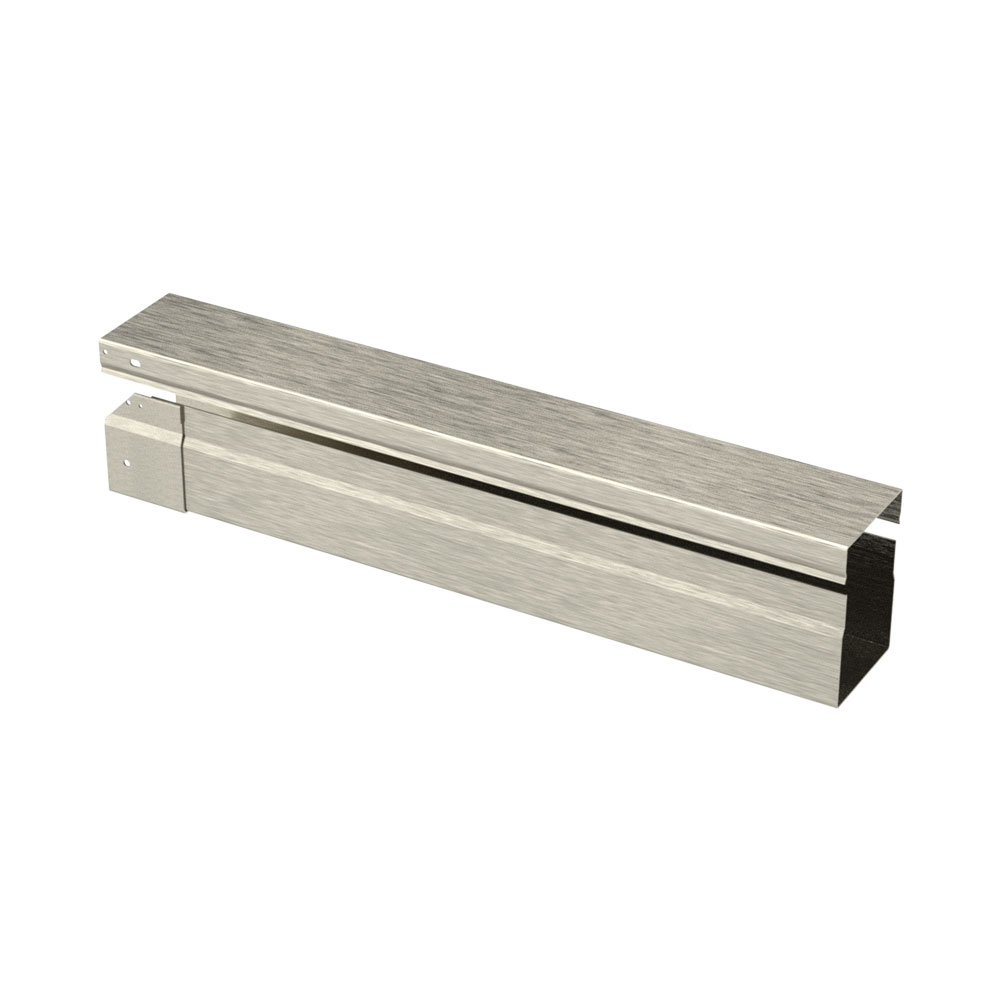

Pièce télescopique
- Insertion directe et continue des câbles
Caractéristiques techniques
-
Référence: 1207-1010-03-00
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 100 x 100 mm
-
Dimension: Longueur: 75 mm - 450 mm
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: 1,5 mm
-
Poids: 3.4 kg
Remarque
- La pièce télescopique ne peut être utilisée qu'en combinaison avec un caniveau à câbles.
- La pièce télescopique doit être perforée et vissée d'un côté lors du montage final.
- Pour le montage, il suffit de monter des raccords en U ou des équerres de raccordement d'un seul côté.
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.
- La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
- 1 pièce télescopique avec couvercle
1207-0310-13-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
45°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0310-90-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0410-00-00
Tés
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
Notices de montage:
Données CAD et autres formats de fichiers:
