1207-0410-00-00

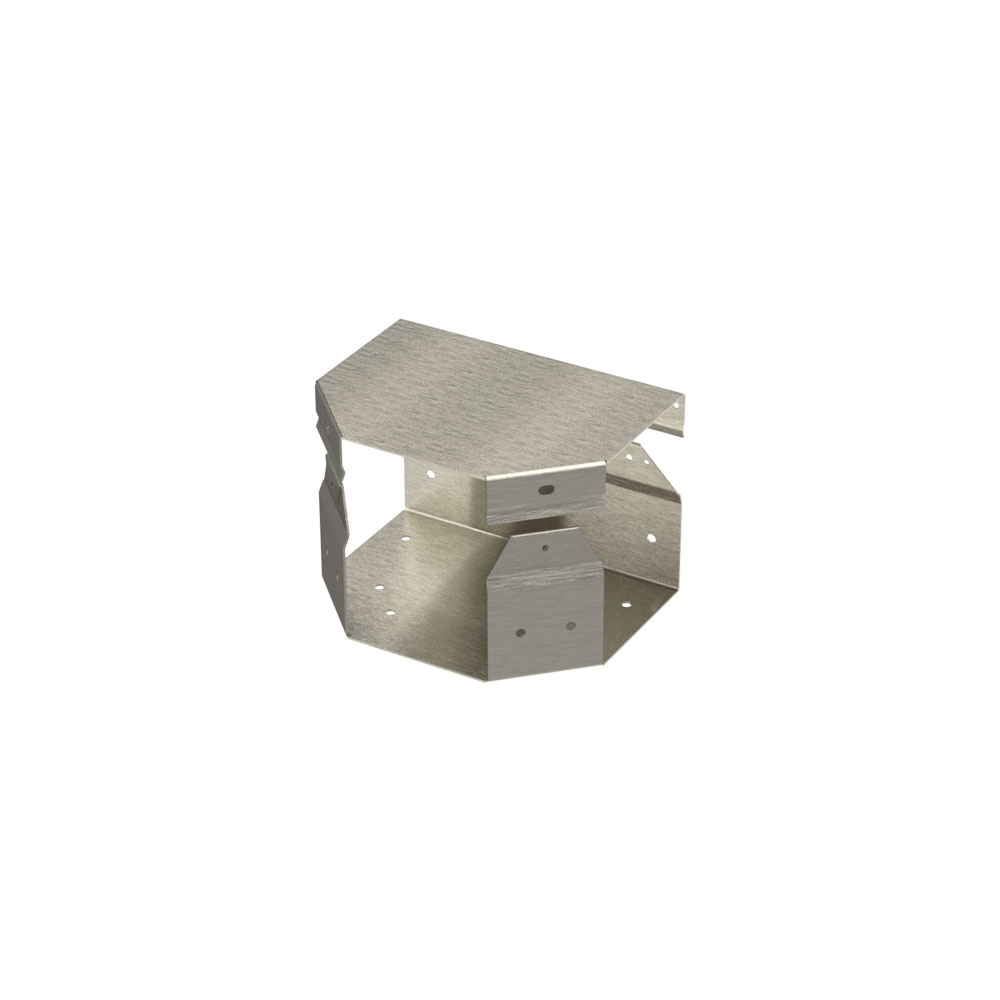

Tés
- Insertion directe et continue des câbles
Description du produit
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.
Caractéristiques techniques
-
Référence: 1207-0410-00-00
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 100 x 100 mm
-
Angle: 90°
-
Sens de pose: quelconque
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Epaisseur de tôle: 1,5 mm
-
Poids: 1.2 kg
Remarque
- Suivant l’angle de l’équerre et la version de la prochaine pièce usinée raccordée, des angles de fixation à degrés différents sont nécessaires.

1207-0710-06-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de100 x 100 mm á 60 x 60 mm
Longueur
150 mm
Matériau
acier inoxydable 1.4301

1207-0715-10-01
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 150 x 150 mm à 100 x 100 mm
Longueur
185 mm
Matériau
acier inoxydable 1.4301

1207-1010-03-00
Pièce télescopique
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Matériau
acier inoxydable 1.4301

1207-0210-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Longueur
42 mm
Matériau
acier inoxydable 1.4301

1207-0610-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Matériau
acier inoxydable 1.4301

1207-0110-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Sens de montage
horizontale
Version
avec perçages

1207-0110-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Sens de montage
horizontale
Version
avec filetage

1207-0110-20-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Sens de montage
horizontale
Version
Version longue avec perçages

1207-0110-21-36
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Sens de montage
horizontale
Version
Version longue avec filetage

1207-0110-30-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Version
avec perçages

1207-0110-30-01
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Version
avec filetage

1207-0110-40-35
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Angle
45°
Version
avec perçages

1207-0110-41-35
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
45°
Version
avec filetage

1207-0110-50-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
90°
Version
avec perçages

1207-0110-51-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
90°
Version
avec filetage

1207-0110-60-57
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
22,5°
Version
avec perçages

1207-0110-61-57
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Angle
22,5°
Version
avec filetage

1207-0010-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Longueur
500 mm
Matériau
acier inoxydable 1.4301

1207-0010-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Longueur
1000 mm
Matériau
acier inoxydable 1.4301

1207-0010-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Longueur
2000 mm
Matériau
acier inoxydable 1.4301
Instructions de montage:
Données CAD et autres formats de fichiers:
