1207-1315-01-35

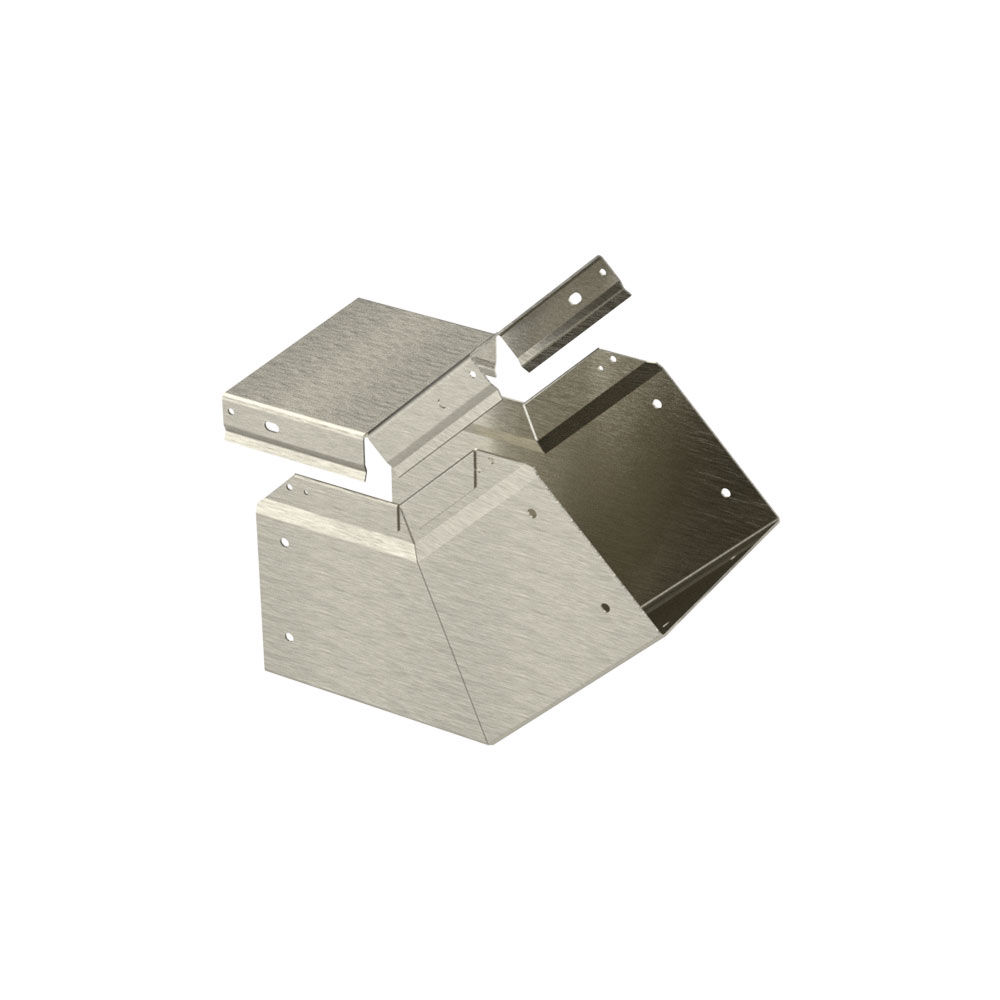

Coude
- Insertion directe et continue des câbles
Description du produit
Grâce à leur faible encombrement, il est facile de retirer les couvercles fixés par clips. L’installation terminée, vous pouvez au besoin les fixer par des vis.
Cette pièce possède des perçages pour les vis de fixation des équerres de raccordement.
Caractéristiques techniques
-
Référence: 1207-1315-01-35
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 150 x 150 mm
-
Angle: 45°
-
Indice de protection: IP2X
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: 1,5 mm
Remarque
- 1 coude avec couvercle
1207-0715-10-01
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 150 x 150 mm à 100 x 100 mm
Longueur
185 mm
Matériau
acier inoxydable 1.4301
1207-0730-15-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 300 x 150 mm à 150 x 150 mm
Longueur
280 mm
Matériau
acier inoxydable 1.4301
1207-1015-03-00
Pièce télescopique
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Matériau
acier inoxydable 1.4301
1207-0215-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
42 mm
Matériau
acier inoxydable 1.4301
1207-0615-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Matériau
acier inoxydable 1.4301
1207-0115-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec perçages
1207-0115-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec filetage
1207-0115-20-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec perçages
1207-0115-21-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec filetage
1207-0110-30-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Version
avec perçages
1207-0115-30-01
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Version
avec filetage
1207-0115-41-35
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Version
avec filetage
1207-0115-51-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
1207-0115-61-57
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
1207-0015-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
500 mm
Matériau
acier inoxydable 1.4301
1207-0015-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
1000 mm
Matériau
acier inoxydable 1.4301
1207-0015-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
2000 mm
Matériau
acier inoxydable 1.4301
