1207-0115-61-57

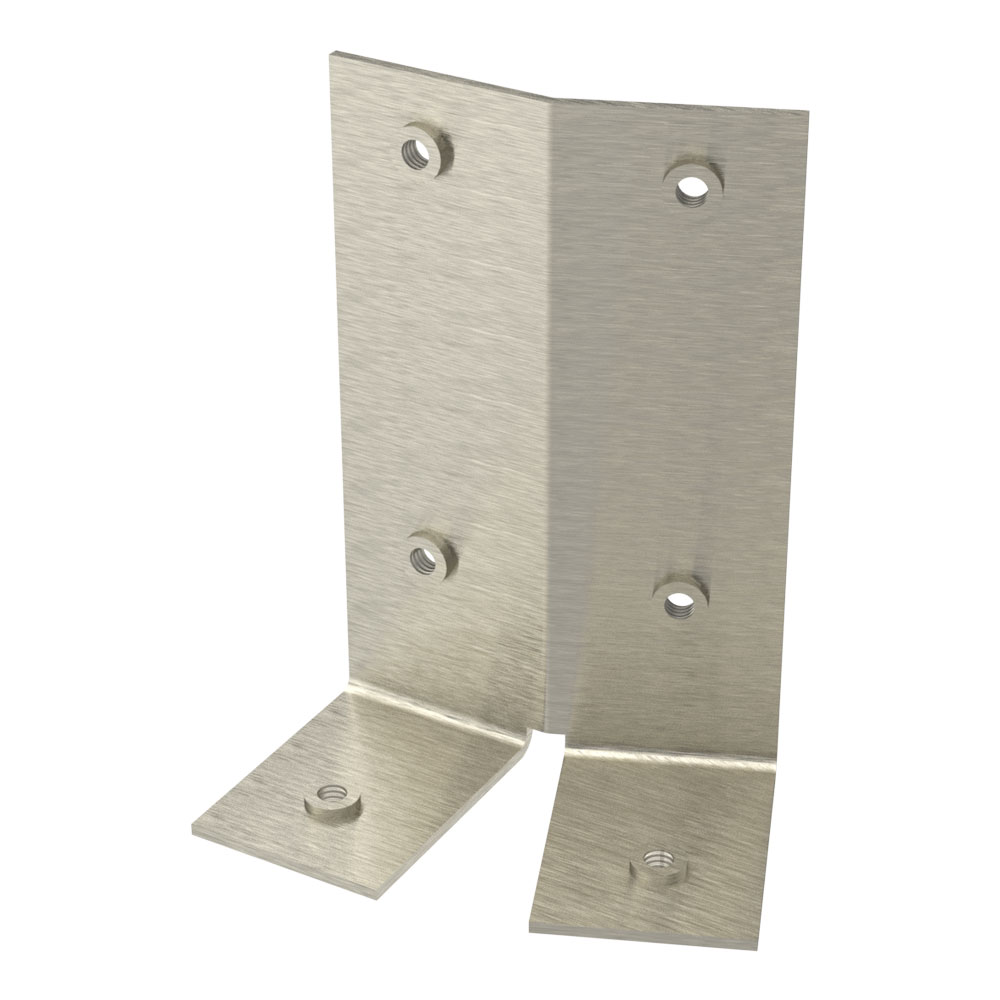

Equerre de raccordement
Caractéristiques techniques
-
Référence: 1207-0115-61-57
-
Type: Système de caniveaux à câbles type 1207
-
Section transversale: 150 x 150 mm
-
Angle: 22,5°
-
Version: avec filetage
-
Matériau: acier inoxydable 1.4301
-
Finition: Brossée à l’extérieur
-
Épaisseur de la tôle: 1,5 mm
-
Poids: 0.17 kg
Remarque
- Pour le raccordement de caniveaux à câbles droits aux coudes ou tés.
- Pour le montage de deux coudes ou tés directement l’uns à l’autres.
- Les différentes possibilités de raccordement sont illustrées dans le catalogue. Voir « Catalogue Caniveaux à Câbles » dans le centre de téléchargement.
- La liaison équipotentielle doit être réalisée par le client. Voir « Structure du conducteur de protection - xxx » dans le centre de téléchargement.
1207-0015-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
500 mm
Matériau
acier inoxydable 1.4301
1207-0015-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
1000 mm
Matériau
acier inoxydable 1.4301
1207-0015-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
2000 mm
Matériau
acier inoxydable 1.4301
1207-0315-13-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0315-90-00
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-0415-00-00
Tés
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Sens de montage
quelconque
Matériau
acier inoxydable 1.4301
1207-1315-00-90
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
1207-1315-01-35
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1315-02-25
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Matériau
acier inoxydable 1.4301
1207-1315-02-70
Coude
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
90°
Matériau
acier inoxydable 1.4301
