2642-0313-20-00

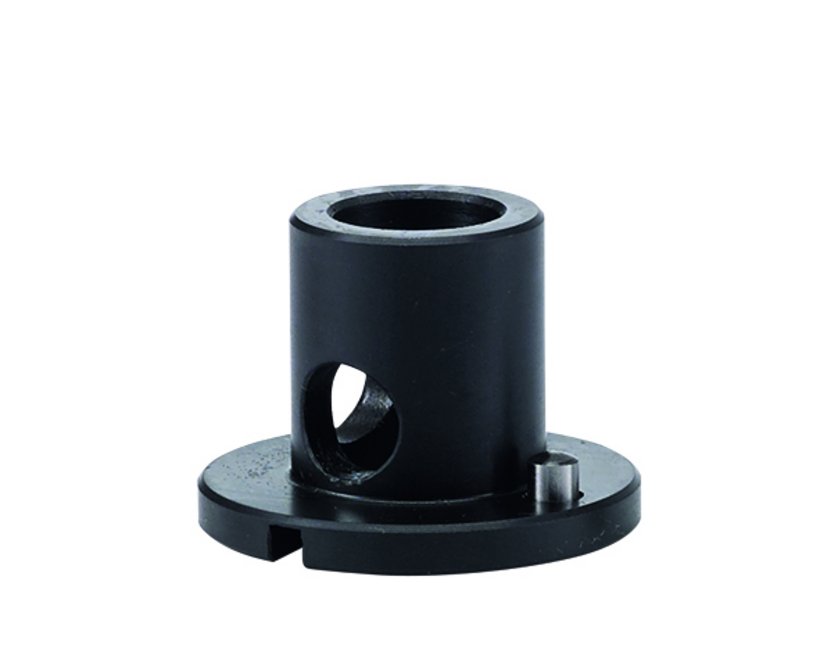

Pièce de réduction nez de fixation
Description du produit
Permet l’utilisation d’outils de perforation avec diamètre de nez de réduction de 13 mm (Quick-Press 300) dans des machines, avec implantation de nez de 20 mm
Serrage par une vis sans tête à bout pilote
Caractéristiques techniques
-
Référence: 2642-0313-20-00
-
Famille de produits: pour équipements d’atelier
-
Version: pour Quick-Press 400 et Maxi-Press 500
-
AUSSENDURCHMESSER_DIC: 20 mm
-
Diamètre intérieur: 13 mm
Remarque
- Convient à l’implantation de tous les emporte-pièces avec nez de fixation au diamètre de 13 mm.
- 1 pièce de réduction
- Deux tiges filetées : 1x pour Quick-Press 400, 1x pour Maxi-Press 500
2643-7105-00-00
Maxi-Press 500 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2665-0000-10-00
Quick-Press 400
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm
Profondeur d’usinage
400 mm
Porte-poinçon (diamètre)
20 mm
2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
6.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
9 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
10.5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
12.7 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
15.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
16.2 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Dimension diamètre
18.6 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Diamètre de l’implantation de la matrice
50 mm
