Quick-Press 400

2665-0000-10-00

Quick-Press 400

  • Travaille sans traçage et pointage
  • Perforation jusqu’à l’extrémité du bord
  • Profondeur d’usinage utile 400 mm
  • Grand confort d’utilisation

Description du produit

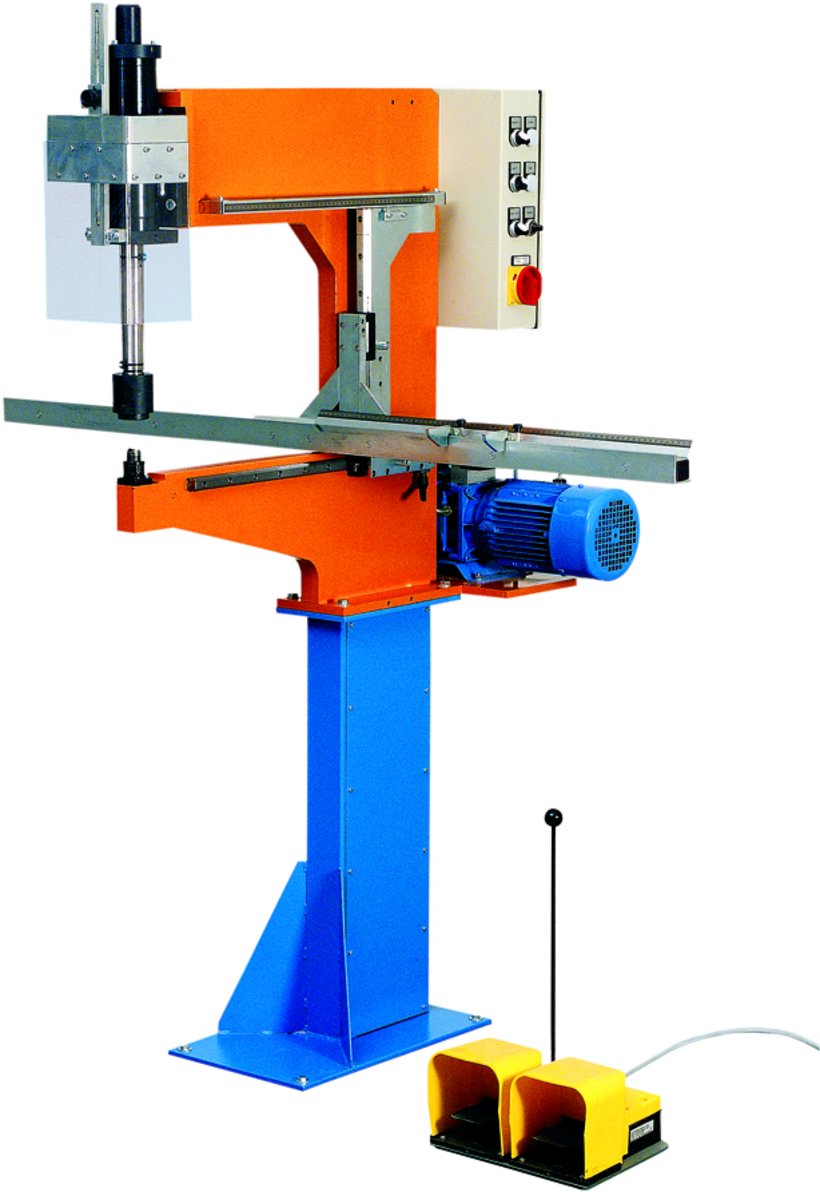

Col de cygne avec groupe hydraulique intégré pour la perforation rapide et précise sans pré-perçage

Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes à bords rabattus jusqu’à une profondeur de 400 mm. Dans certaines conditions, il est possible de perforer des fonds de coffrets allant jusqu’à 300 mm de profondeur.

Cylindre hydraulique à double effet en combinaison avec fonctionnement automatique ou actionné par appui sur la pédale avec course de retour du piston réglable (pour fabrication en série)

Affichage du centre de perforation par diode laser

Butée réglable en profondeur sur roulement à billes, réglage sans palier de 25 à 400 mm

Butée de longueur avec deux butées pivotantes mobiles, à droite avec mètre intégré

Butée réglable en hauteur par des trous perforés

Caractéristiques techniques

  • Référence: 2665-0000-10-00
  • Application: Perforation de découpes
  • Gamme de produits: pour équipements d’atelier
  • Matériau: tôle d’acier, acier inoxydable, aluminium
  • Utilisable pour: Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
  • Epaisseur matériel: Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm
  • Pression max: 65 kN
  • Course du cylindre: 100 mm
  • Tension de service: 400 V / 50 Hz
  • Profondeur d’usinage: 400 mm
  • Raccordement au réseau: prise Cekon 5 broches 16A
  • Butée réglable en longueur: des deux côtés du cylindre jusqu’à 700 mm
  • Butée réglable en profondeur: de 25 à 400 mm
  • Porte-poinçon: ø 20 mm
  • Pression de service: 210 bar
  • Poids: 240 kg
  • Puissance: 0.55 kW

Remarque

  • La réalisation de découpes successives par grignotage n’est pas recommandée
  • Installation et instruction par notre personnel qualifié
  • Frais de déplacement selon l'offre
  • Col de cygne avec cylindre hydraulique (préparé pour le montage de l’affichage laser du centre de perforation)
  • Adaptateur pour la réception du poinçon
  • Support de matrice pour matrices avec un diamètre extérieur de 72 mm
  • Protection contre les contacts avec extracteur
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0205-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0206-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 6,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0209-00-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 9 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0210-50-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 10,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0212-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0212-70-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 12,7 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0215-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 15,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0216-20-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 16,2 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
2661-0218-60-00
Emporte-pièce rond avec goupille de serrage, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 18,6 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 13 mm
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0220-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0220-40-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 20,4 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0221-30-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 21,3 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0222-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0224-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 24,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0225-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 25,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0228-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 28,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0230-50-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 30,5 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0232-20-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 32,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
2661-0237-00-00
Emporte-pièce rond, diamètre extérieur de la matrice 50 mm
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 37 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond avec matrice à zone réduite
2661-0240-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 40,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond avec matrice à zone réduite
2661-0250-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 50,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce rond avec matrice à zone réduite
2661-0263-20-00
Emporte-pièce rond avec matrice à zone réduite
Famille de produits
pour équipements d’atelier
Ausführung
pour toutes les Quick et Maxi Presses
Taille
ø 63,2 mm
Épaisseur de la tôle maxi.
Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
Emporte-pièce carré pour Quick-Press 400
2665-0422-20-00
Emporte-pièce carré pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Taille
22,2 x 22,2 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
Emporte-pièce carré pour Quick-Press 400
2665-0425-40-00
Emporte-pièce carré pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Taille
25,4 x 25,4 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
Emporte-pièce rond avec deux encoches pour Quick-Press 400
2665-0922-52-01
Emporte-pièce rond avec deux encoches pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Taille
ø 22,5 mm
Épaisseur de la tôle maxi.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Nez de fixation
ø 20 mm
Diamètre de l’implantation de la matrice
50 mm
Support de matrice ø 50 mm pour Quick-Press 400
2665-0000-10-03
Support de matrice ø 50 mm pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Variante
pour matrices avec diamètre extérieur 50 mm
Nez de fixation
ø 20 mm
Adaptateur pour Quick-Press 400
2665-0000-10-04
Adaptateur pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 20 mm
Filetage support de matrice
M14x1,5
Butée rabattable pour Quick-Press 400
2665-0000-21-00
Butée rabattable pour Quick-Press 400
Gamme de produits
pour équipements d’atelier
Pièce de réduction nez de fixation
2642-0313-20-00
Pièce de réduction nez de fixation
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 400 et Maxi-Press 500
Diamètre extérieur
20 mm
Diamètre intérieur
13 mm
Support de porte pivotant pour col de cygne
2600-9500-00-02
Support de porte pivotant pour col de cygne
Gamme de produit
pour équipements d’atelier
Hauteur de travail
Réglable sans palier 1.000 – 1.200 mm
Dimensions de la pièce à usiner
max. 800 x 2000 mm
Poids de la pièce à usiner
max. 45 kg
Aide au réglage laser
2600-2000-30-00
Aide au réglage laser
Famille de produits
pour équipements d’atelier
Version
pour Quick-Press 300/400 et Maxi-Press 500
Support de matrice ø 50 mm pour Quick-Press 400
2665-0000-10-03
Support de matrice ø 50 mm pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Variante
pour matrices avec diamètre extérieur 50 mm
Nez de fixation
ø 20 mm
Adaptateur pour Quick-Press 400
2665-0000-10-04
Adaptateur pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 20 mm
Filetage support de matrice
M14x1,5
Butée rabattable pour Quick-Press 400
2665-0000-21-00
Butée rabattable pour Quick-Press 400
Gamme de produits
pour équipements d’atelier
Enregistrer en PDF Enregistrer en PDF Demande directe
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition

Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.

Choisir un conseiller maintenant

Empfangsmitarbeiterin Frau Sproll. Empfangsmitarbeiterin Frau Sproll.
