2622-7204-02-01

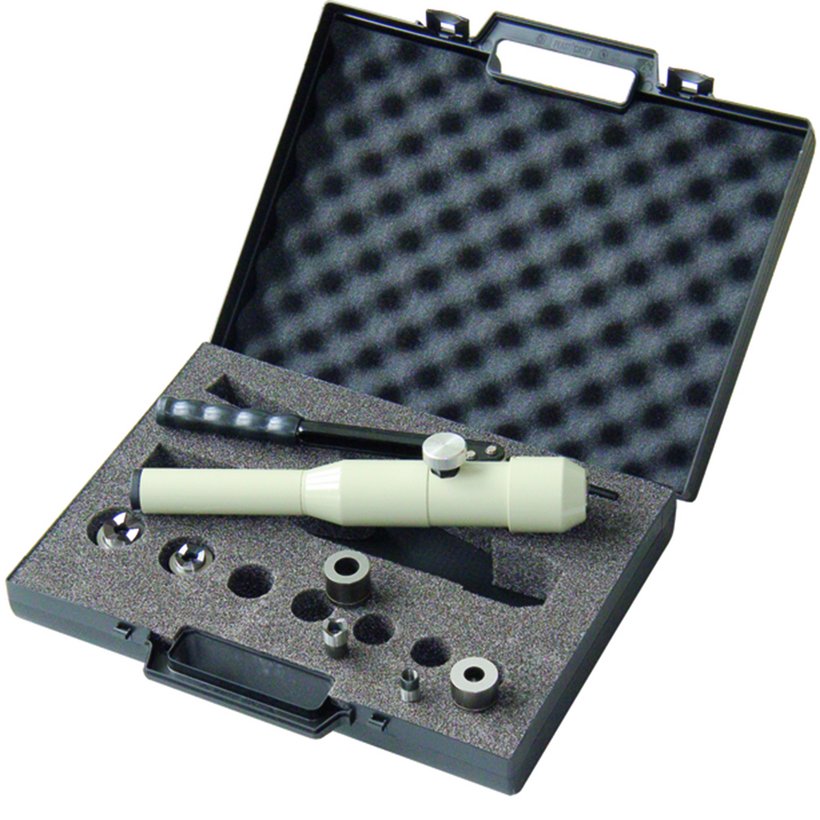

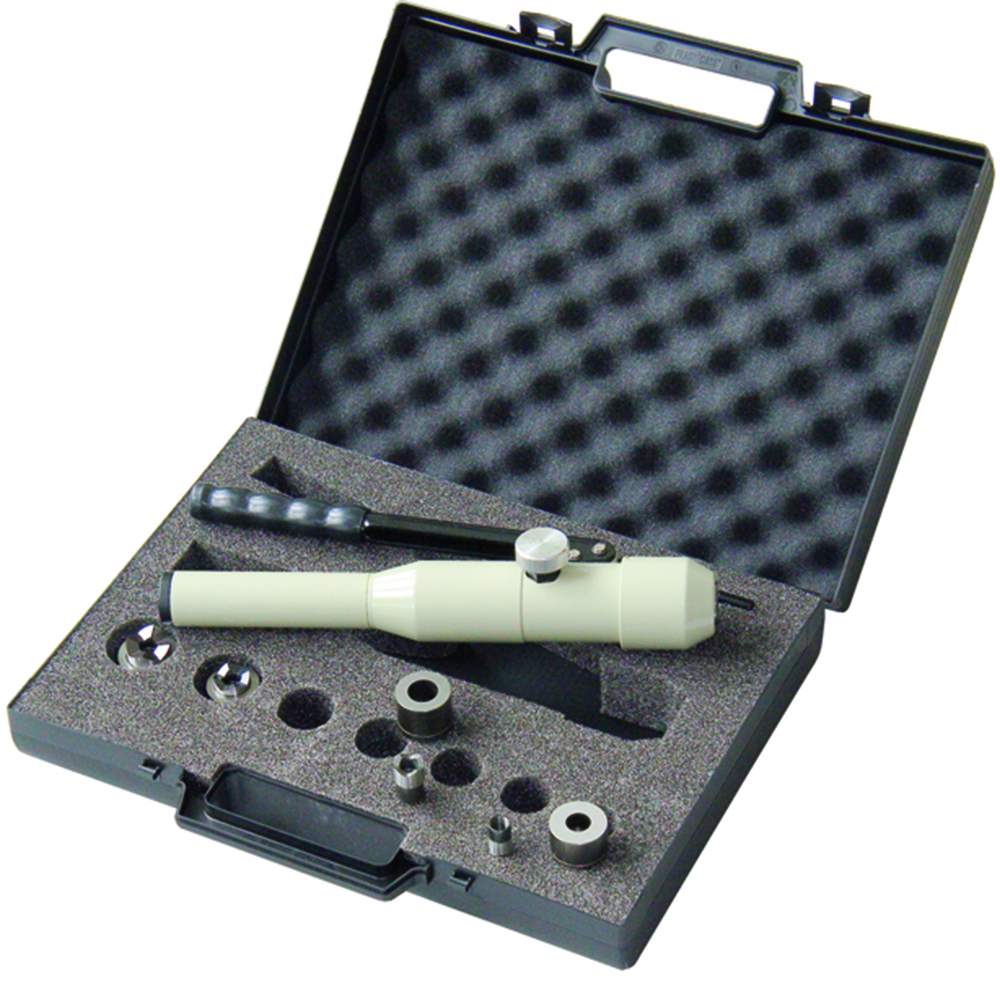

Powerman Junior
- Maniement par 1 seule personne
- Perforation max. : ø 50 mm
Description du produit
Pompe hydraulique manuelle
Pompe hydraulique avec implantation d’axes de 9,5 mm
Pour le perçage de l’acier, l’acier inoxydable et l’aluminium
Axes disponibles : pour emporte-pièces avec filetage 6,3 mm, 9,5 mm, 11,1 mm et 19 mm
Caractéristiques techniques
-
Référence: 2622-7204-02-01
-
Application: Perforation de découpes
-
Jeu d’emporte-pièces: emporte-pièces ronds métriques en mm : ø12,2 ; 16,2 ; 20,2 ; 25,2
-
Gamme de produits: pour outillages portables
-
Matériau: tôle d’acier, acier inoxydable, aluminium
-
Variante: avec jeu d’emporte-pièce rond métrique
-
Utilisable pour: emporte-pièce rond jusqu’à ø 50,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à une diagonale de 37,5 mm
-
Epaisseur matériel: Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
-
Pression max: 40 kN
-
Course du cylindre: 13 mm
-
Implatation d"axe: Filetage 9,5 mm
-
Dimensions pompe hydraulique: ø 52x300 mm
-
Quantité d"huile: 0.11 l
-
Poids: 2.35 kg
Remarque
- L'entretoise type 2622-0719-03-00 est nécessaire pour les emporte-pièces ronds avec taraudage 19 mm ; 3/4".
- Si les outils de poinçonnage (emporte-pièces ronds, rectangulaires, carrés, pour connecteurs) doivent être utilisés pour des applications dépassant les spécifications techniques ("Convient pour" et "Épaisseur maximale de la tôle" → voir " Caractéristiques techniques "), une clarification individuelle est nécessaire. Veuillez contacter votre service commercial local.
- Pompe hydraulique
- 1 axe (axe avec 2x filetage ø 9,5 mm)
- Sous coffret plastique
2623-0828-30-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 28,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
21
2623-0830-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0832-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0832-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0834-10-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 34,1 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0835-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
35 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0837-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 37 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
29
2623-0838-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
38 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0840-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 40,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0841-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 41,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0843-30-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 43,3 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0845-50-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 45,5 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2623-0847-00-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 47 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
36
2623-0850-20-00
Emporte-pièce rond avec taraudage Ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 50,2 mm
Épaisseur de tôle max.
Acier 3 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
2682-0815-20-25
Emporte-pièce rond Plus avec taraudage ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 15,2 mm
Épaisseur de tôle max.
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
9
2682-0816-20-25
Emporte-pièce rond Plus avec taraudage ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 16,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2682-0818-60-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 18,6 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
11
2682-0820-20-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 20,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
13.5
2682-0820-40-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 20,4 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
13.5
2682-0822-50-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
PG
PG
16
2682-0825-20-25
Emporte-pièce rond Plus avec taraudage ø 11,1 mm
Famille de produits
pour outillages portables
Taille
ø 25,2 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
ø 11,1 mm
2682-0828-50-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 28,5 mm
Épaisseur de tôle max.
Acier inoxydable 2 mm
Axe pour filetage
Ø 19 mm
PG
PG
21
2682-0830-50-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0832-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0837-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 37 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
29
2682-0840-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 40,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2682-0847-00-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 47 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
PG
PG
36
2682-0850-20-25
Emporte-pièce rond Plus avec taraudage ø 19 mm
Famille de produits
pour outillages portables
Taille
ø 50,2 mm
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
Ø 19 mm
2623-0812-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 12,2 mm
Épaisseur de tôle max.
Acier 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0812-70-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 12,7 mm
Épaisseur de tôle max.
Acier 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
7
2623-0814-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 14 mm
Épaisseur de tôle max.
Acier 1,5 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
ø 9,5 mm
2623-0815-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 15,2 mm
Épaisseur de tôle max.
Acier 1,5 mm
Acier inoxydable 1 mm
Acier inoxydable 1 mm
Axe pour filetage
ø 9,5 mm
PG
PG
9
2623-0816-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 16,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0817-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 17,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0818-60-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 18,6 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
11
2623-0819-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
Ø 19 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0820-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 20,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0820-40-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 20,4 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
PG
PG
13.5
2623-0821-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 21,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0822-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
PG
PG
16
2623-0823-80-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 23,8 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0824-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 24,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0825-20-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 25,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0827-00-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 27 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
2623-0828-50-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 28,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
21
2623-0830-51-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 30,5 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0832-21-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 32,2 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0833-30-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 33,3 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0835-01-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
35 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0838-11-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 38,1 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 1,5 mm
Acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2682-7816-50-26
Jeu d’emporte-pièces ronds Plus avec emporte-pièces métriques de M16 à M50
Famille de produits
pour outillages portables
Taille
emporte-pièces ronds métriques en mm : ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
Épaisseur de tôle max.
Acier inoxydable 2,5 mm
Axe pour filetage
ø 9,5 mm / ø 11,1 mm / ø 19 mm
2623-7812-50-00
Jeu d’emporte-pièces ronds avec emporte-pièces métriques de M12 à M50
Famille de produits
pour outillages portables
Dimension diamètre
métrique : emporte-pièces ronds métriques en mm : ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
sans axes
2683-7812-50-20
Jeu d’emporte-pièces ronds avec emporte-pièces métriques de M12 à M50
Famille de produits
pour outillages portables
Dimension diamètre
métrique : emporte-pièces ronds métriques en mm : ø 12,2; 16,2; 20,2; 25,2; 32,2; 40,2; 50,2
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm / ø 19 mm
Variante
avec axes
2623-7812-30-00
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 à PG21 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE : 7 ; 9 ; 11 ; 13 ; 16 ; 21 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm
Variante
sans axe
2683-7812-30-20
Jeu d’emporte-pièces ronds avec emporte-pièces de PG7 à PG21 + ø 30,5 mm
Famille de produits
pour outillages portables
Dimension diamètre
PG-emporte-pièce rond en PE : 7 ; 9 ; 11 ; 13 ; 16 ; 21 et ø 30,5 mm
Épaisseur de tôle max.
Acier 3 mm
Axe pour filetage
ø 9,5 mm
Variante
avec axe
2623-0922-20-00
Emporte-pièce carré 22,2
Famille de produits
pour outillages portables
Taille
22,2 x 22,2 mm
Épaisseur de tôle max.
Acier 2 mm + acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0925-40-00
Emporte-pièce carré
Famille de produits
pour outillages portables
Taille
25,4 x 25,4 mm
Épaisseur de tôle max.
Acier 2 mm + acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2623-0922-52-01
Emporte-pièce rond avec 2 encoches
Famille de produits
pour outillages portables
Taille
ø 22,5 mm
Épaisseur de tôle max.
Acier 2 mm, acier inoxydable 1,5 mm
Axe pour filetage
ø 9,5 mm
2683-0000-00-09
Emporte-pièce pour connecteurs MinD / D-Sub / IEEE
Famille de produits
pour outillages portables
nombre de pôles
9
Taille
11,3 x 19,8 mm
Épaisseur de tôle max.
Acier 1,75 mm / acier inox 1 mm / aluminium 2 mm
Axe pour filetage
ø 9,5 mm
2683-0920-22-01
Emporte-pièce pour connecteurs cages tournantes
Famille de produits
pour outillages portables
Taille
20,1 x 22,5 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2683-0920-23-01
Emporte-pièce pour connecteurs cages tournantes
Famille de produits
pour outillages portables
Taille
20,2 x 23,1 mm
Épaisseur de tôle max.
acier 2 mm / acier inoxydable 1,5 mm / aluminium 3 mm
Axe pour filetage
ø 9,5 mm
2622-0719-02-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 19/9,5 mm
Longueur des vis
130 mm
2623-0706-30-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 6,3/9,5 mm
Longueur des vis
82 mm
2621-0711-10-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 11,1/9,5 mm
Longueur des vis
95 mm
2622-0000-00-11
Coffret pour pompe hydraulique
Famille de produits
pour outillages portables
Variante
Powerman Junior
Version
Coffret plastique avec garniture en mousse
Dimension
385 x 305 x 80 mm
2622-0719-03-00
Entretoise
Famille de produits
pour outillages portables
Diamètre extérieur
36 mm
Diamètre intérieur
19.5 mm
Longueur
18 mm
2622-0000-00-11
Coffret pour pompe hydraulique
Famille de produits
pour outillages portables
Variante
Powerman Junior
Version
Coffret plastique avec garniture en mousse
Dimension
385 x 305 x 80 mm
2622-0719-03-00
Entretoise
Famille de produits
pour outillages portables
Diamètre extérieur
36 mm
Diamètre intérieur
19.5 mm
Longueur
18 mm
2623-0710-00-00
Axe pour emporte-pièce rond
Famille de produits
pour outillages portables
Axe pour filetage
Ø 9,5/9,5 mm
Longueur des vis
100 mm
2623-0812-70-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 12,7 mm
Épaisseur de tôle max.
Acier 1,5 mm
Axe pour filetage
ø 9,5 mm
PG
PG
7
2623-0820-40-00
Emporte-pièce rond avec taraudage Ø 9,5 mm
Famille de produits
pour outillages portables
Taille
ø 20,4 mm
Épaisseur de tôle max.
Acier 2 mm
Acier inoxydable 2 mm
Acier inoxydable 2 mm
Axe pour filetage
ø 9,5 mm
PG
PG
13.5
Instructions de montage:
Contact
Trouvez votre interlocuteur personnel
Nous sommes à votre disposition
Les armoires électriques et les boîtiers optimaux ne sont pas créés à la chaîne, mais en discutant avec vous. Vous êtes prêt ?
Alors, parlez-en tout de suite à votre conseiller personnel häwa.
